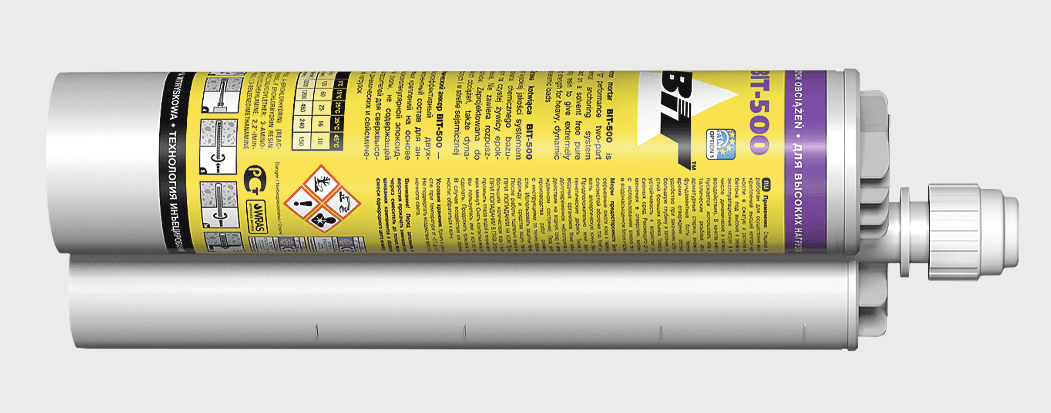

BIT-500 Химический анкер
Бетон
Природный камень
Газобетон
Свойства
- – Специально разработан для осуществления анкерных креплений высшей категории надежности в сжатую и растянутую зону бетона под высокие эксплуатационные нагрузки (в том числе динамические и сейсмические воздействия)
- – Специально разработан для применения в отверстиях, выполненных с использованием установок алмазного бурения и имеющих гладкую отшлифованную внутреннюю поверхность
- – Возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края конструкции
- – Устойчив к воздействию высоких температур (до +80 °С)
- – Чрезвычайно высокоустойчив к агрессивным средам, кислотам, щелочам, морской воде, нефтепродуктам и сточным водам нефтепереработки
- – Применяется во влажных отверстиях, водонасыщенном бетоне и под водой
- – Объём картриджа — 585 мл
Применение

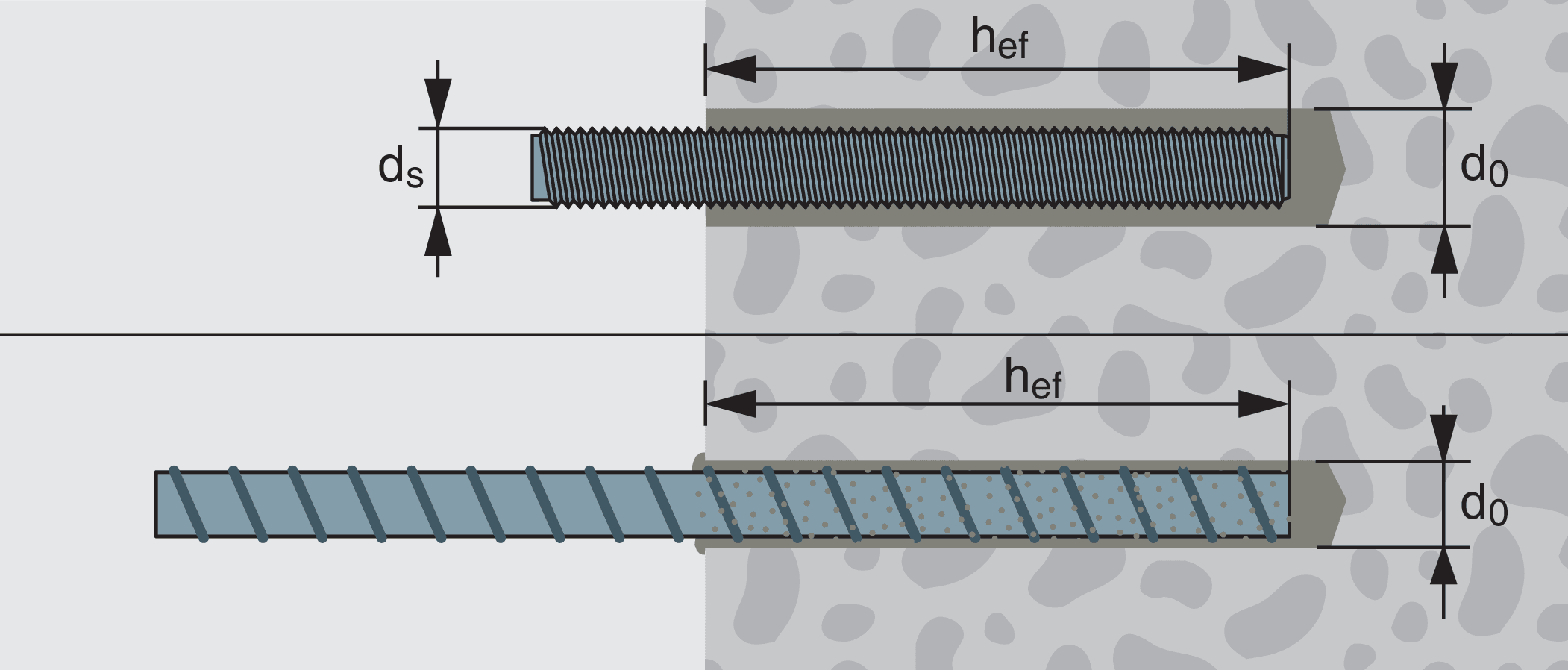

Применяется для установки закладных анкерных и фундаментных болтов значительных диаметров, крепления промышленного оборудования, организации арматурных выпусков при монолитном строительстве и реконструкции промышленных зданий и сооружений, аэропортов, морских и речных портов, объектов транспортной инфраструктуры, энергетических и военных объектов.
Рабочие характеристики
| Температура основания, °С | Время схватывания(1), минуты | Время отверждения(2), минуты |
|---|---|---|
| 30 | 20 | 960 |
| 25 | 22 | 1020 |
| 15 | 28 | 1800 |
| 10 | 32 | 2400 |
| 5 | 70 | 3600 |
1) Анкер устанавливается в отверстие, возможно корректировать его положение.
2) Полное отверждение состава, возможно приложение нагрузки.
Внимание! Во влажных отверстиях время отверждения увеличивается в 2 раза.

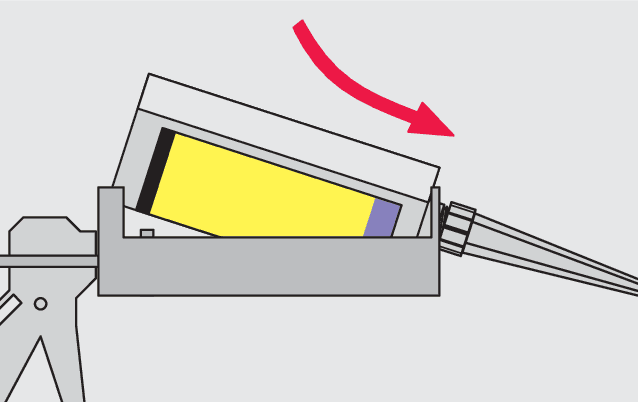

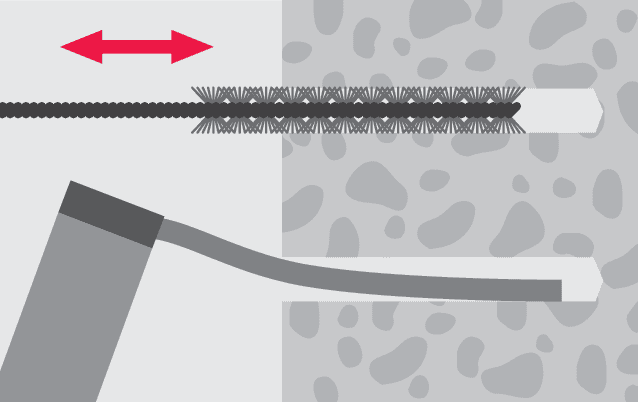

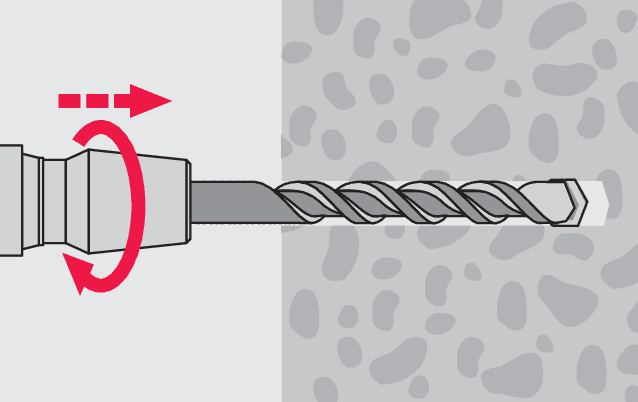

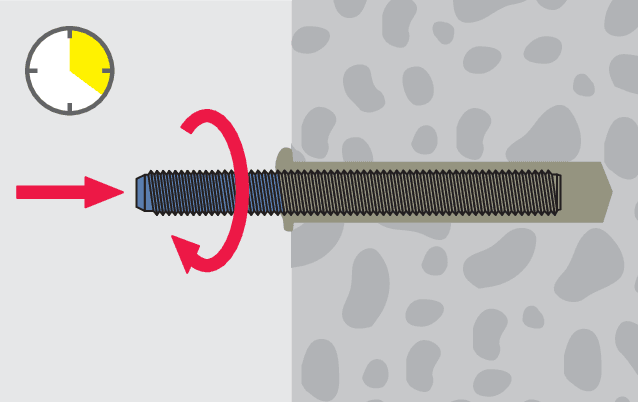

Установка
Нагрузки (тяжелый бетон В25, С20/25)
| Диаметр анкера d, мм | Максимальная нагрузка на вырыв, кН | Максимальная нагрузка на срез, кН | Расчётная нагрузка на вырыв, кН | Расчётная нагрузка на срез, кН |
|---|---|---|---|---|
| М8 | 19,00 | 9,00 | 12,70 | 7,20 |
| М10 | 30,20 | 15,00 | 20,10 | 12,00 |
| М12 | 43,80 | 21,00 | 29,20 | 16,80 |
| М16 | 81,60 | 39,00 | 54,40 | 31,20 |
| М20 | 127,40 | 61,00 | 84,90 | 48,80 |
| М24 | 183,60 | 88,00 | 122,40 | 70,40 |
| М27 | 238,65 | 115,00 | 159,10 | 92,00 |
| М30 | 292,00 | 142,50 | 194,50 | 114,00 |
| М33 | 360,90 | 173,50 | 240,60 | 138,80 |
| М36 | 425,00 | 212,50 | 283,20 | 170,00 |
Стандартная глубина заделки. Класс прочности резьбовой шпильки 5.8.
XXX — предел прочности стали.

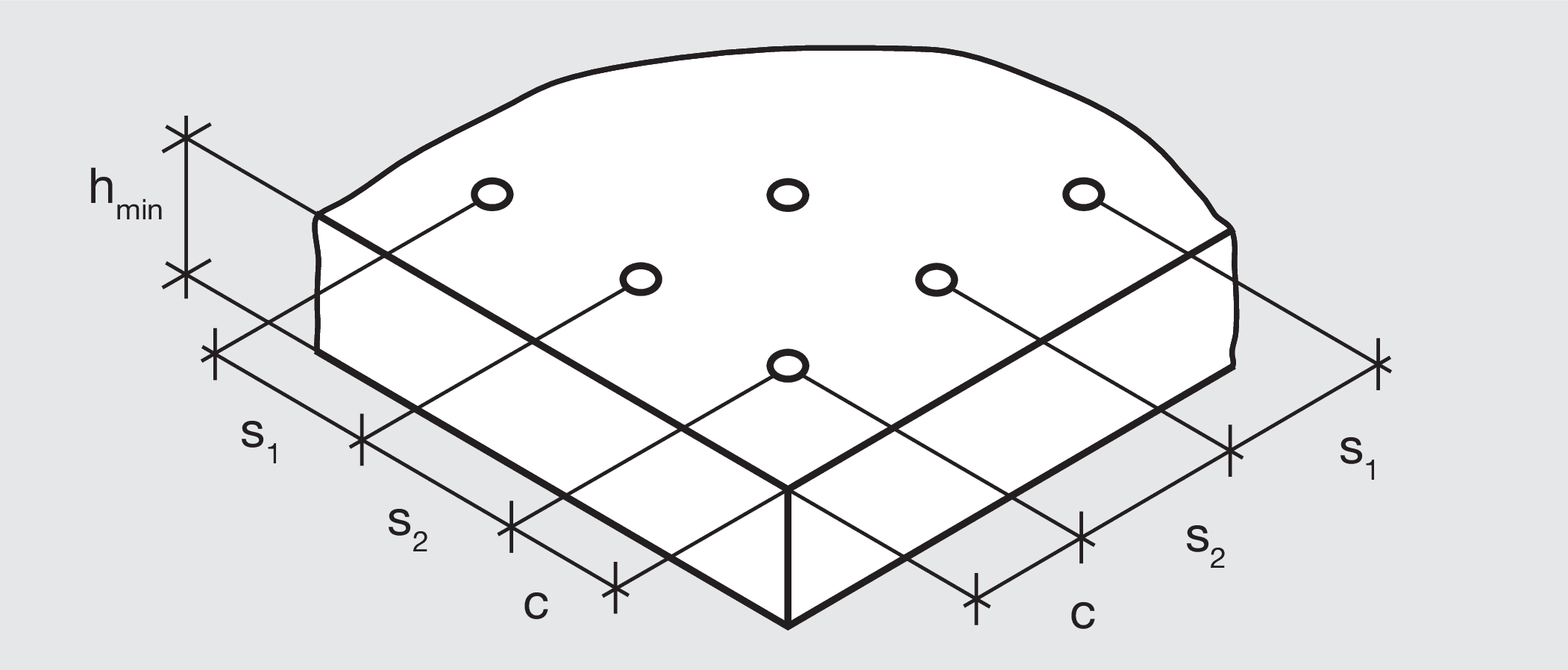

Параметры установки (тяжелый бетон В25, С20/25)
| Диаметр анкера d, мм | Диаметр отверстия, d0, мм | Глубина заделки, hef, мм | Расстояние от края (вырыв) c, мм | Расстояние от края (срез) c, мм | Межосевое расстояние s, мм |
|---|---|---|---|---|---|
| М8 | 10 | 80 | 80 | 80 | 160 |
| М10 | 12 | 90 | 100 | 90 | 200 |
| М12 | 14 | 110 | 120 | 110 | 240 |
| М16 | 18 | 125 | 160 | 125 | 320 |
| М20 | 24 | 170 | 200 | 180 | 400 |
| М24 | 28 | 210 | 240 | 220 | 460 |
| М27 | 32 | 240 | 270 | 240 | 540 |
| М30 | 35 | 280 | 280 | 280 | 560 |
| М33 | 37 | 300 | 310 | 310 | 620 |
| М36 | 40 | 340 | 330 | 330 | 660 |
Несущая способность снижается в случае уменьшения стандартных расстояний от края / между осями анкеров. Необходимо учитывать соответствующие коэффициенты безопасности.
Артикул: BIT-500
Количество штук в упаковке: 1
