BIT-EASF Химический анкер
Бетон
Природный камень
Армированный бетон
Свойства
- – Специально разработан для осуществления анкерных креплений под высокие эксплуатационные нагрузки в тяжелом и легком бетоне, железобетоне, природном камне (мрамор, гранит и т.п.)
- – Рекомендуется для применения в отверстиях, выполненных с использованием технологии алмазного бурения, в водонасыщенном бетоне и под водой
- – Возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края конструкции
- – Не создает напряжения в материале основания
- – Высокая устойчивость к агрессивным средам, кислотам и щелочам
- – Не имеет резкого запаха, рекомендуется для внутренних работ и в закрытых помещениях

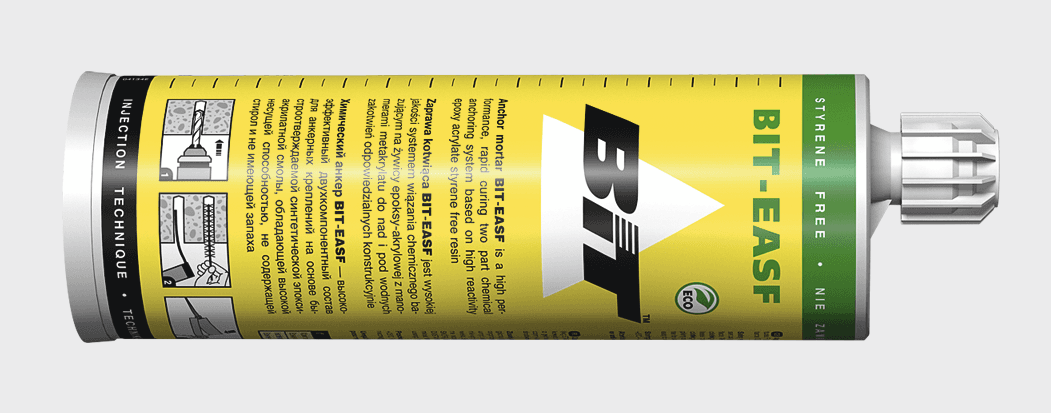

- – Объём картриджа — 400 мл

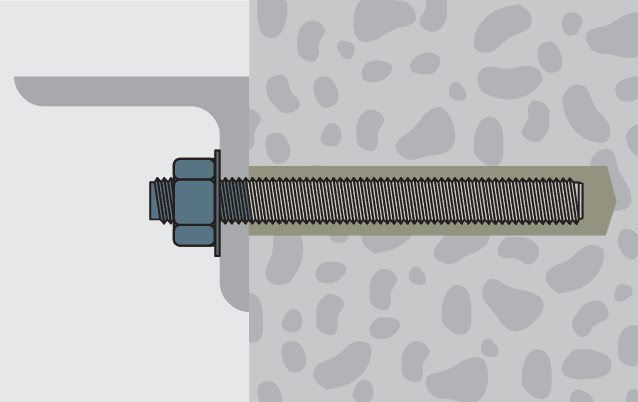

Применение

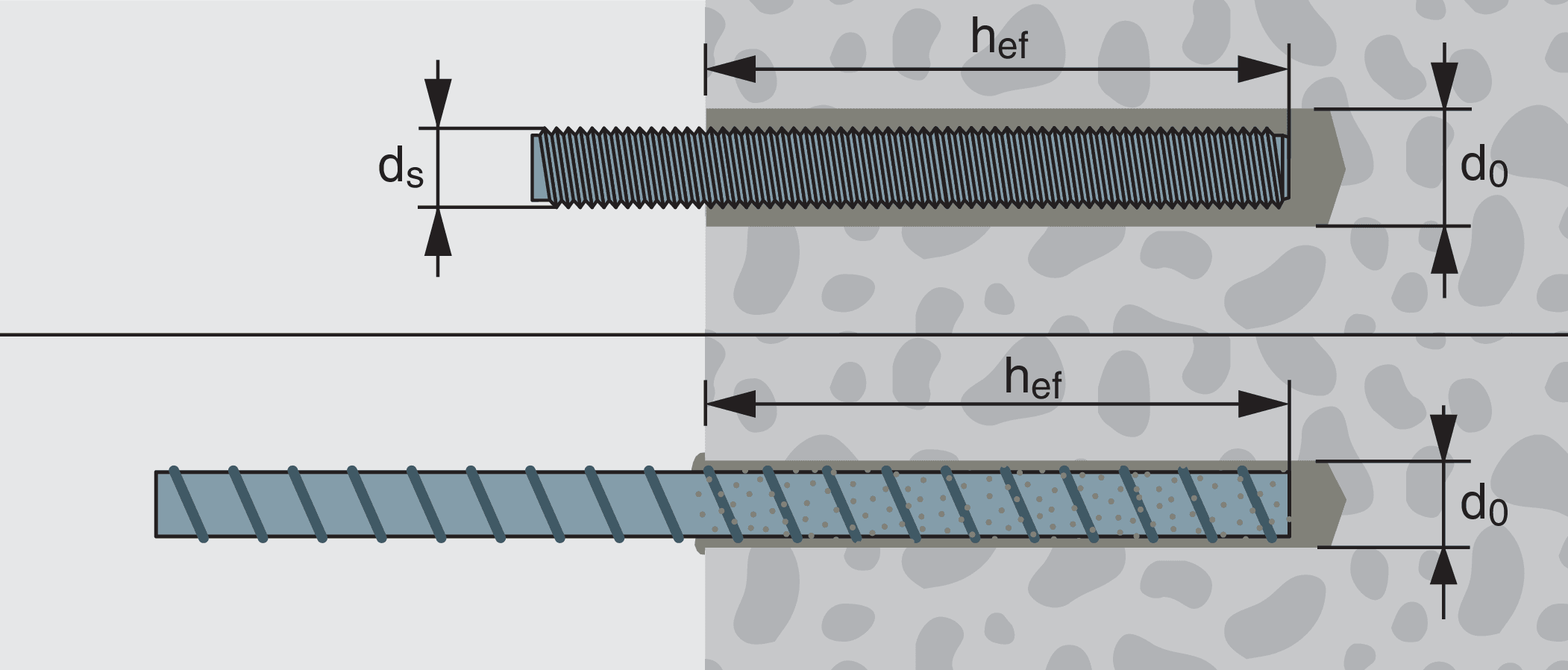

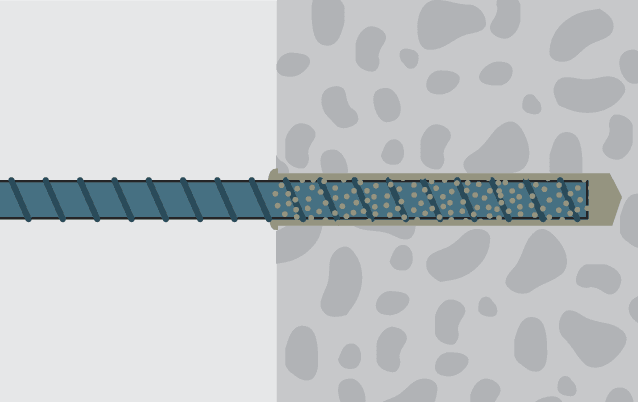

Применяется для установки арматуры периодического профиля и организации арматурных выпусков в монолитном железобетоне. Крепление металлических конструкций ферм, балок и колонн к основаниям из монолитного железобетона, крепление промышленного оборудования и трубопроводов, организация арматурных выпусков при усилении фундаментов и т.п.
Рабочие характеристики
| Температура основания, °С | Время схватывания(1), минуты | Время отверждения(2), минуты |
|---|---|---|
| 35 | 3 | 20 |
| 25 | 5 | 30 |
| 15 | 9 | 60 |
| 5 | 20 | 90 |
| –5 (3) | 40 | 180 |
| –10 (3) | 50 | 240 |
1) Анкер устанавливается в отверстие, возможно корректировать его положение.
2) Полное отверждение состава, возможно приложение нагрузки.
3) Температура состава при инъецировании должна быть не менее +20 °С.
Внимание! Во влажных отверстиях время отверждения увеличивается в 2 раза.

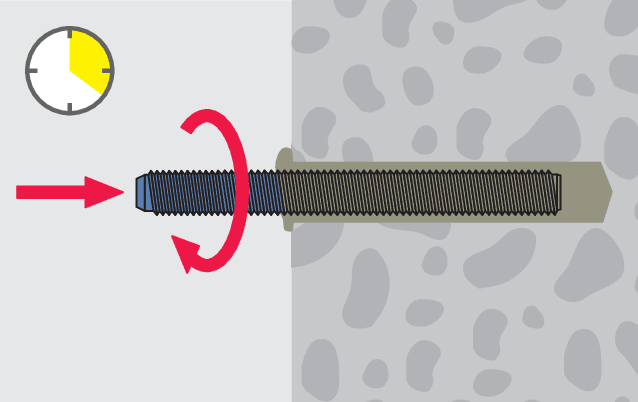

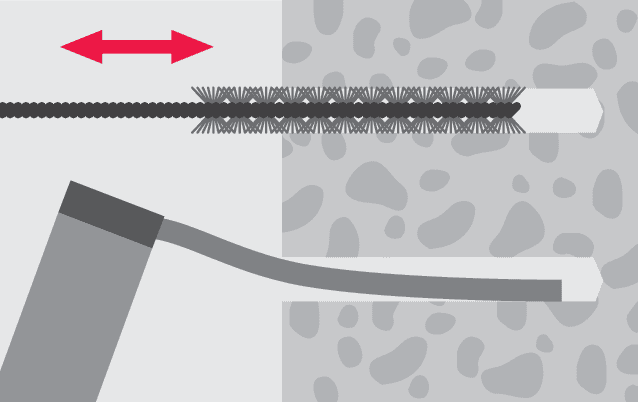

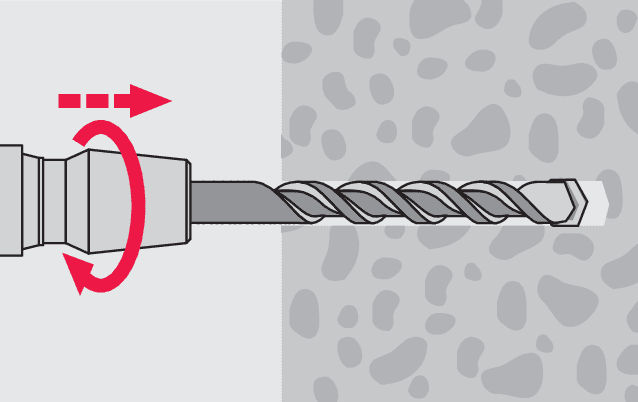

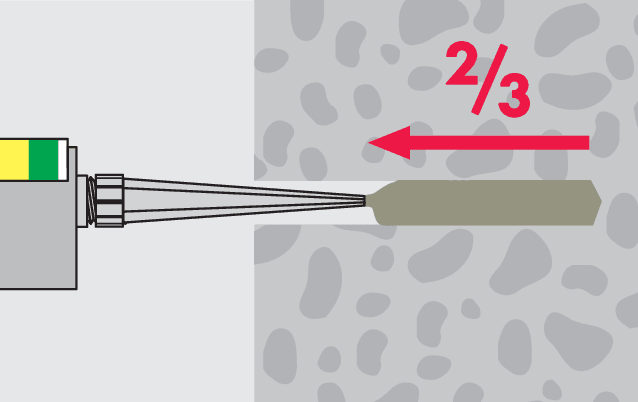

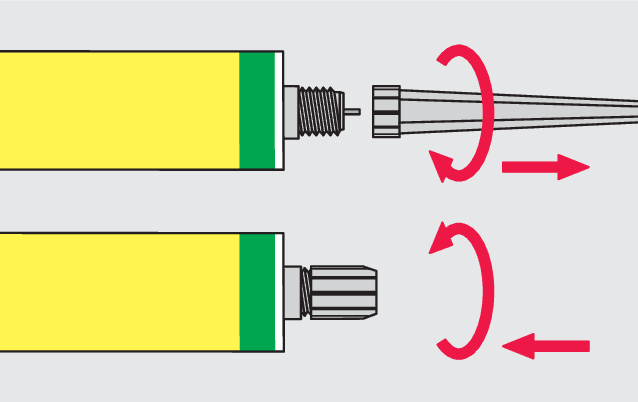

Установка
Нагрузки (тяжелый бетон В25, С20/25)
| Диаметр анкера d, мм | Максимальная нагрузка на вырыв, кН | Максимальная нагрузка на срез, кН | Расчётная нагрузка на вырыв, кН | Расчётная нагрузка на срез, кН |
|---|---|---|---|---|
| М8 | 19,00 | 9,00 | 12,70 | 7,20 |
| М10 | 30,20 | 15,00 | 19,63 | 12,00 |
| М12 | 43,80 | 21,00 | 27,60 | 16,80 |
| М16 | 75,40 | 39,00 | 41,89 | 31,20 |
| М20 | 122,84 | 61,00 | 68,24 | 48,80 |
| М24 | 174,17 | 88,00 | 96,76 | 70,40 |
| М27 | 203,70 | 115,00 | 113,17 | 92,00 |
| М30 | 237,50 | 142,50 | 131,94 | 114,00 |
Стандартная глубина заделки. Класс прочности резьбовой шпильки 5.8.
XXX — предел прочности стали.
Параметры установки (тяжелый бетон В25, С20/25)

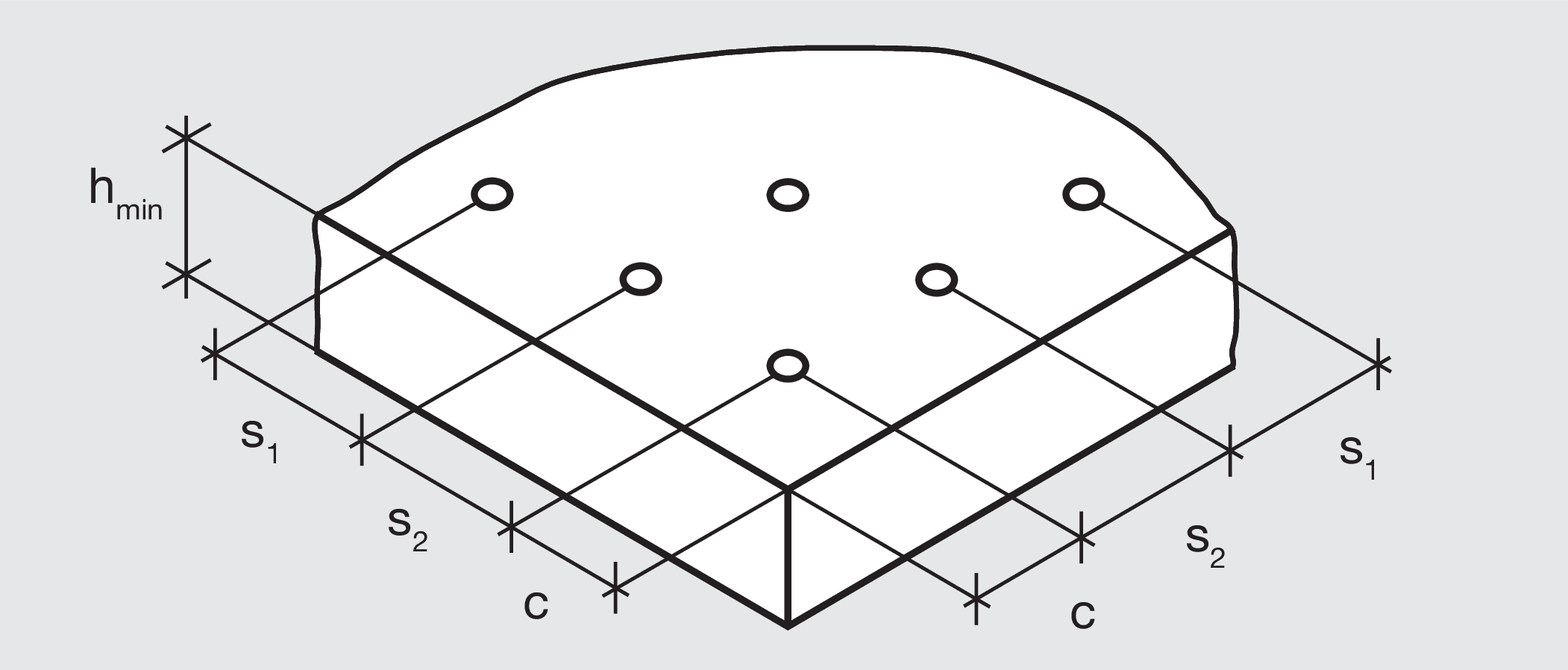

| Диаметр анкера d, мм | Диаметр отверстия, d0, мм | Глубина заделки, hef, мм | Расстояние от края (вырыв) c, мм | Расстояние от края (срез) c, мм | Межосевое расстояние s, мм |
|---|---|---|---|---|---|
| М8 | 10 | 80 | 80 | 80 | 160 |
| М10 | 12 | 90 | 100 | 90 | 200 |
| М12 | 14 | 110 | 120 | 110 | 240 |
| М16 | 18 | 125 | 160 | 125 | 320 |
| М20 | 24 | 170 | 200 | 180 | 400 |
| М24 | 28 | 210 | 240 | 220 | 460 |
| М27 | 32 | 240 | 270 | 240 | 540 |
| М30 | 35 | 280 | 280 | 280 | 560 |
Несущая способность снижается в случае уменьшения стандартных расстояний от края / между осями анкеров. Необходимо учитывать соответствующие коэффициенты безопасности.
Артикул: BIT-EASF
Количество штук в упаковке: 1
