BIT-NORD Химический анкер

БетонБетон
Природный каменьПриродный камень
Полнотелый кирпичПолнотелый кирпич
Пустотелый кирпичПустотелый кирпич
ГазобетонГазобетон

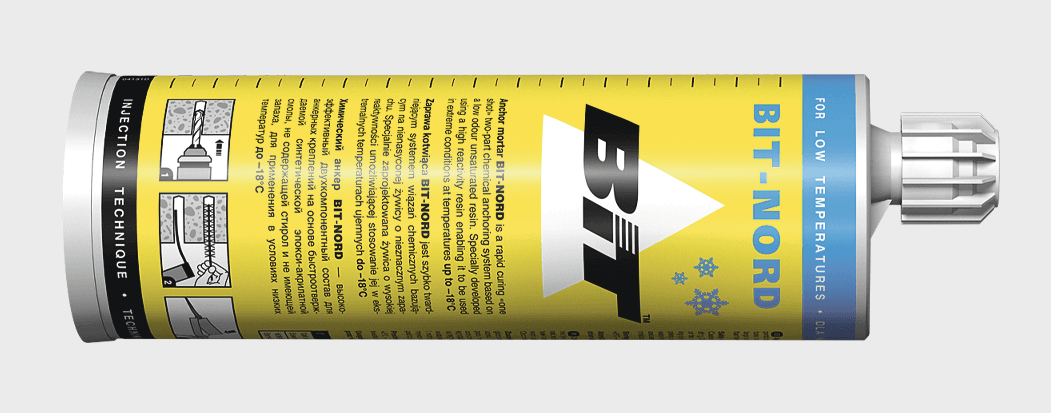

Изображение продукта

Свойства

  • – Специально разработан для осуществления анкерных креплений при низких температурах (монтаж до –20 °С) в тяжелом и легком бетоне, железобетоне, природном камне, различных видах кирпича (керамического и силикатного) и в пустотелых материалах
  • – Можно устанавливать во влажные отверстия
  • – Картриджи могут храниться и транспортироваться при температуре ниже –20 °С, при размораживании сохраняют свои свойства, что является исключительным преимуществом при складировании и производстве работ в условиях строительной площадки в зимний период
  • – Высокая устойчивость к агрессивным средам, противогололедным реагентам, морской воде, нефтепродуктам и сточным водам нефтепереработки
  • – Не имеет запаха, рекомендуется для внутренних работ и в закрытых помещениях
  • – Объём картриджа — 400 мл

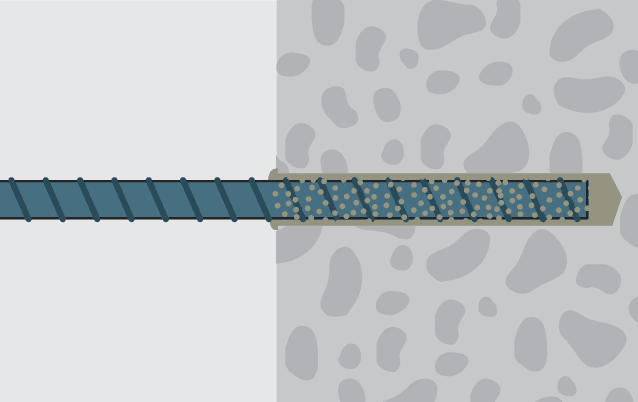

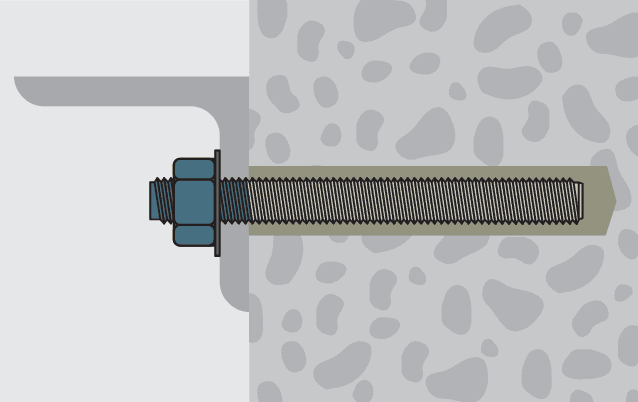

Применение

Крепление кронштейнов, шумозащитных экранов, металлических конструкций ферм, балок и колонн к основаниям из монолитного железобетона, крепление промышленного оборудования и трубопроводов, организация арматурных выпусков при усилении фундаментов и т.п.
ПрименениеПрименениеПрименениеПрименение

Рабочие характеристики

Температура основания, °СВремя схватывания(1), минутыВремя отверждения(2), минуты
30220
20330
10560
015150
–1045960
–202401440
1) Анкер устанавливается в отверстие, возможно корректировать его положение.
2) Полное отверждение состава, возможно приложение нагрузки.
Внимание! Во влажных отверстиях время отверждения увеличивается в 2 раза.

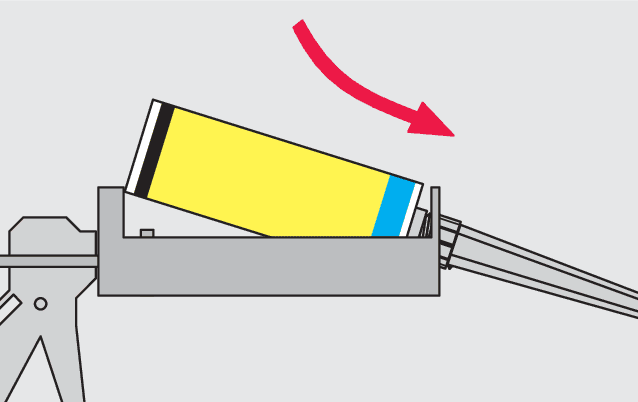

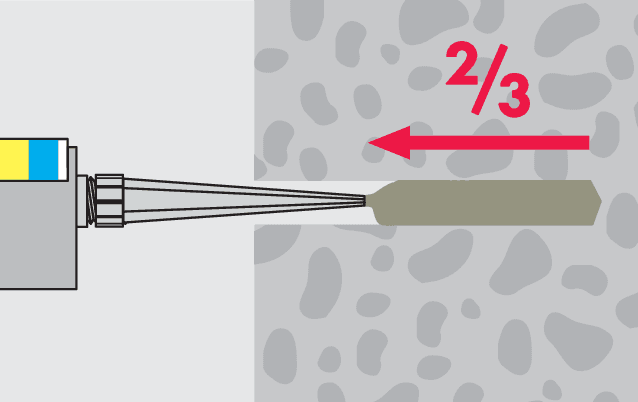

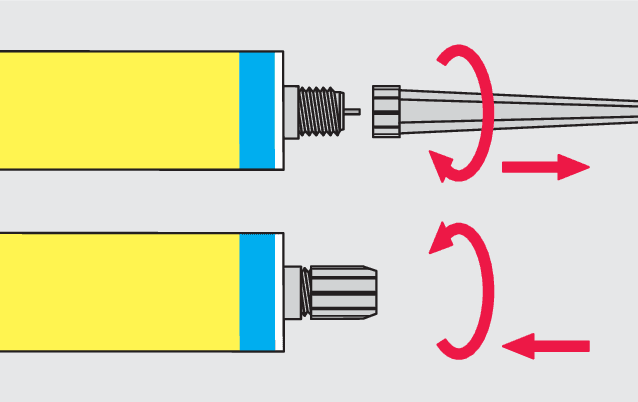

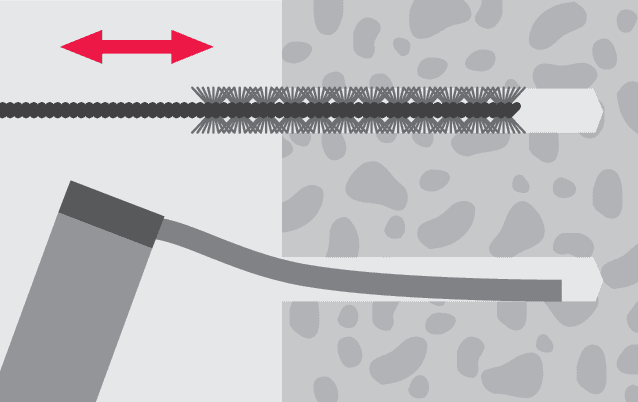

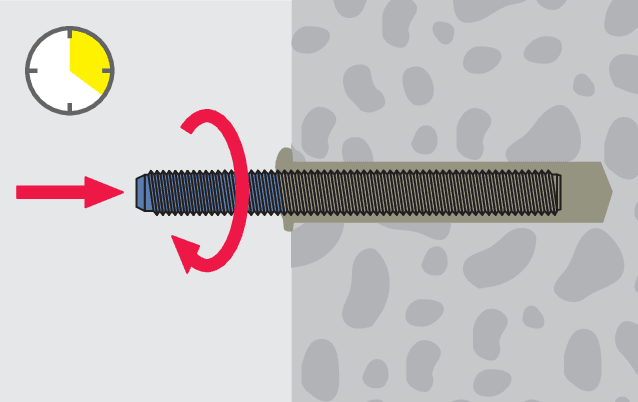

Установка

УстановкаУстановкаУстановкаУстановкаУстановкаУстановка

Нагрузки (тяжелый бетон В25, С20/25)

Диаметр анкера d, ммМаксимальная нагрузка на вырыв, кНМаксимальная нагрузка на срез, кНРасчётная нагрузка на вырыв, кНРасчётная нагрузка на срез, кН
М819,009,0012,707,20
М1030,2015,0019,6312,00
М1243,8021,0027,6016,80
М1675,4039,0041,8931,20
М20122,8461,0068,2448,80
М24174,1788,0096,7670,40
М27203,70115,00113,1792,00
М30237,50142,50131,94114,00
Стандартная глубина заделки. Класс прочности резьбовой шпильки 5.8.
XXX — предел прочности стали.

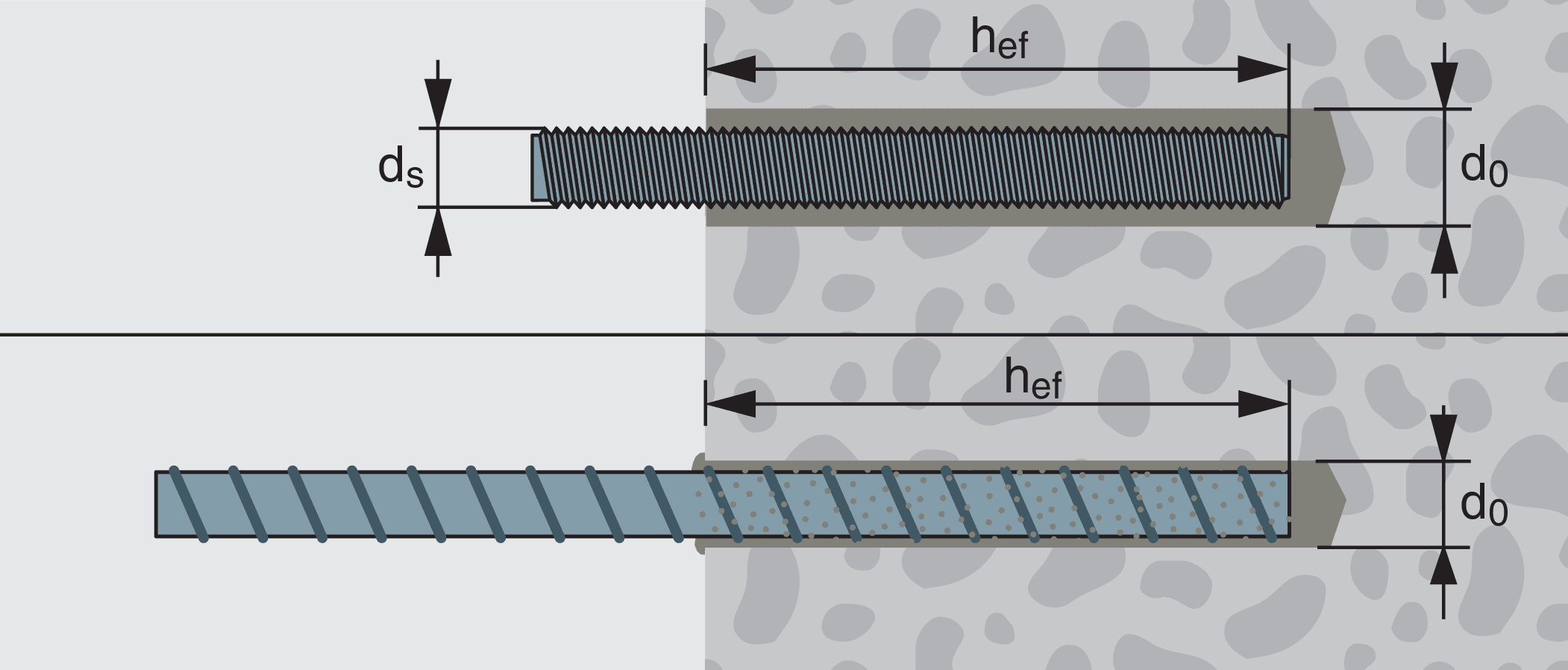

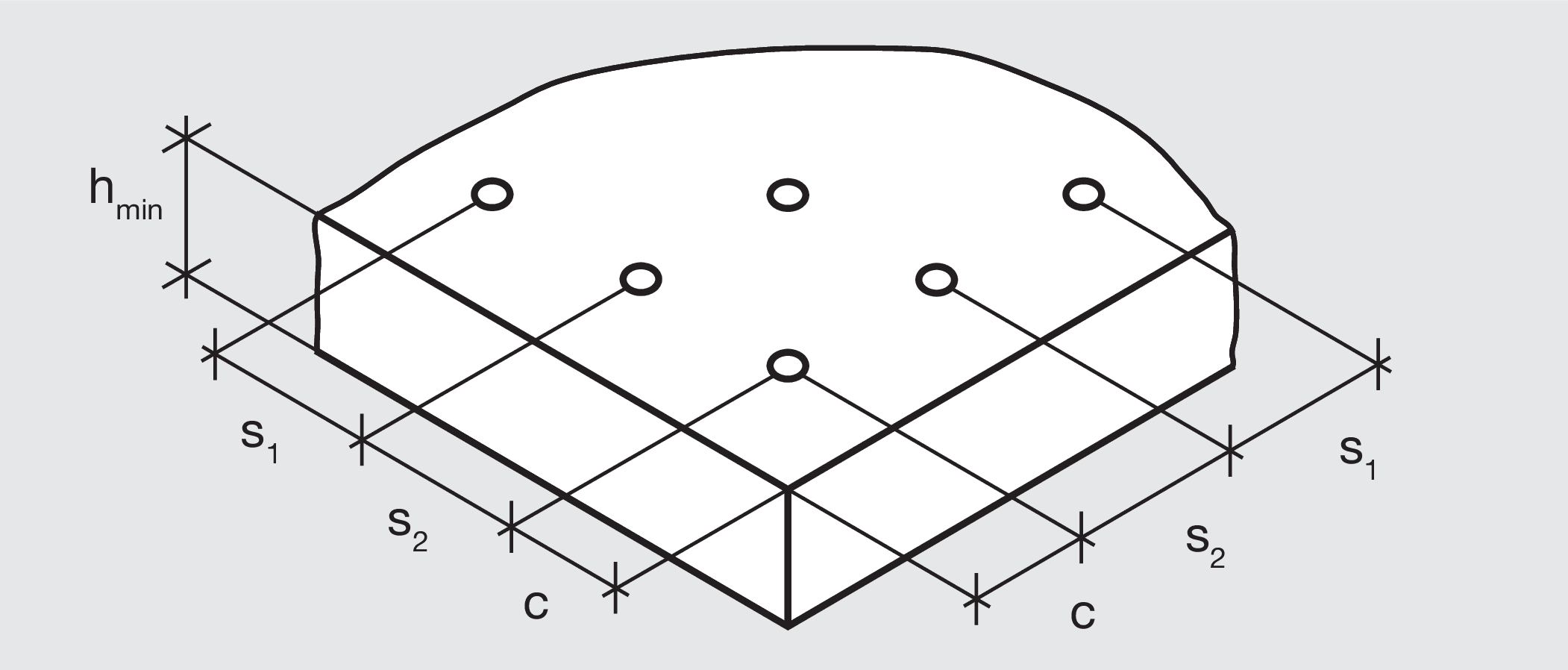

Параметры установки (тяжелый бетон В25, С20/25)

Диаметр анкера d, ммДиаметр отверстия, d0, ммГлубина заделки, hef, ммРасстояние от края (вырыв) c, ммРасстояние от края (срез) c, ммМежосевое расстояние s, мм
М810808080160
М10129010090200
М1214110120110240
М1618125160125320
М2024170200180400
М2428210240220460
М2732240270240540
М3035280280280560
Несущая способность снижается в случае уменьшения стандартных расстояний от края / между осями анкеров. Необходимо учитывать соответствующие коэффициенты безопасности.

Артикул: BIT-NORD

Количество штук в упаковке: 1
