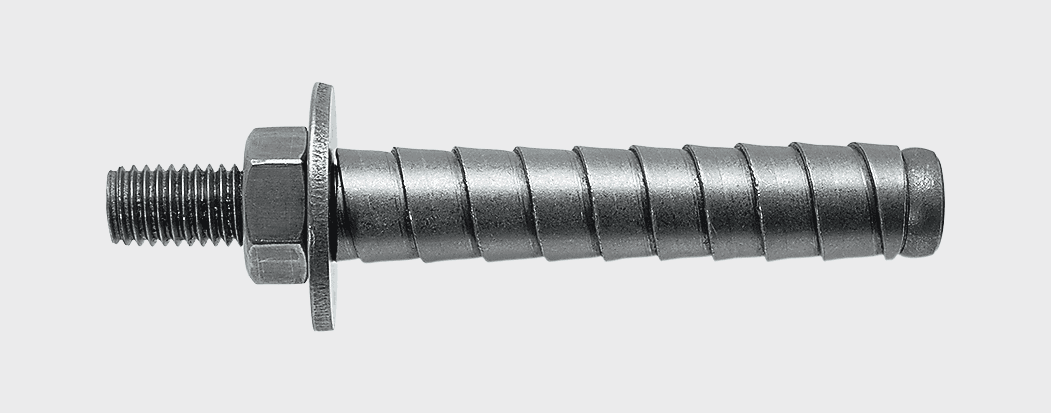

БСР Болт самоанкерующийся, распорный
Полнотелый кирпич
Природный камень
Бетон
Свойства
- – Изготавливается в соблюдении с требованиями ГОСТ 28778-90 из легированных или углеродистых сортов сталей 20, 35, 09Г2С, 40Х без покрытия или с цинковым покрытием > 5 мкм
- – Прочное соединение с опорой и равномерное распределение нагрузки
- – Высокие нагрузки на вырыв и срез– Маленькие расстояния от края и между креплениями
- – Возможна поставка с покрытием ТДЦ

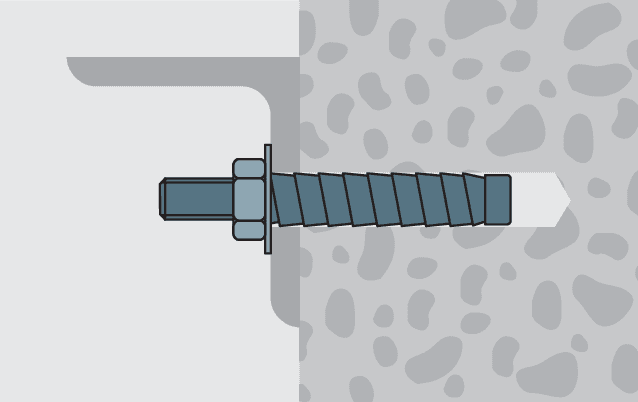

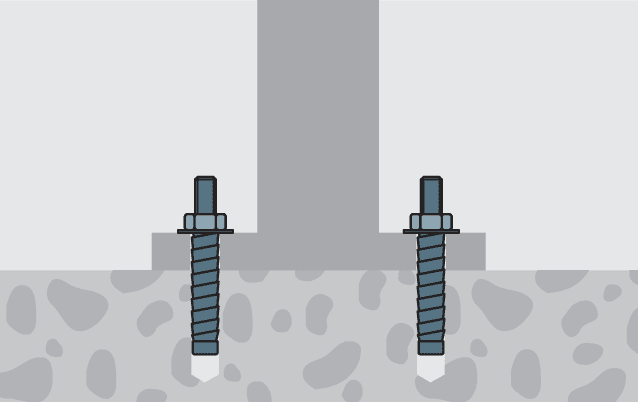

Применение
Крепление тяжеловесных конструкций к плотным основаниям.

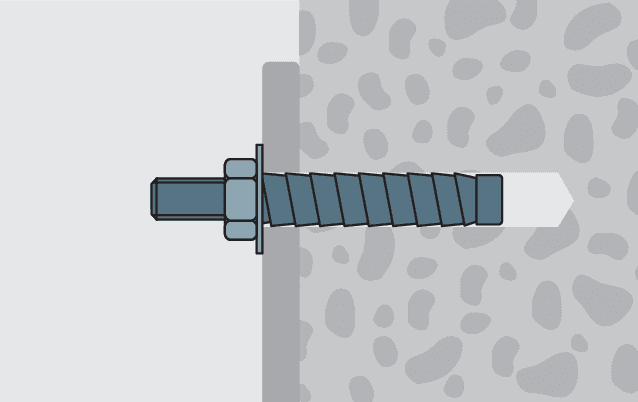

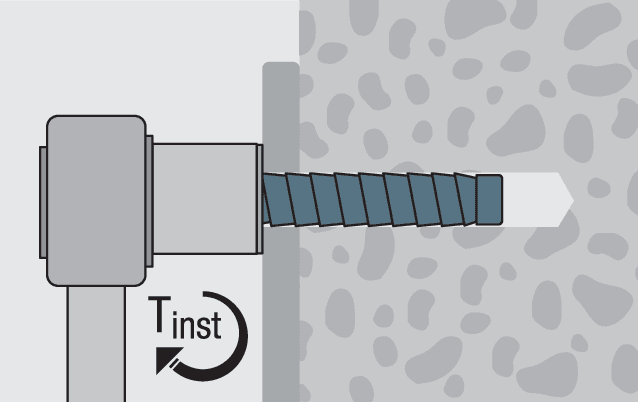

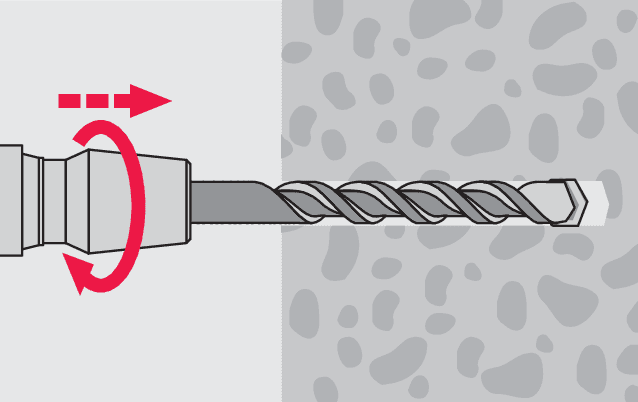

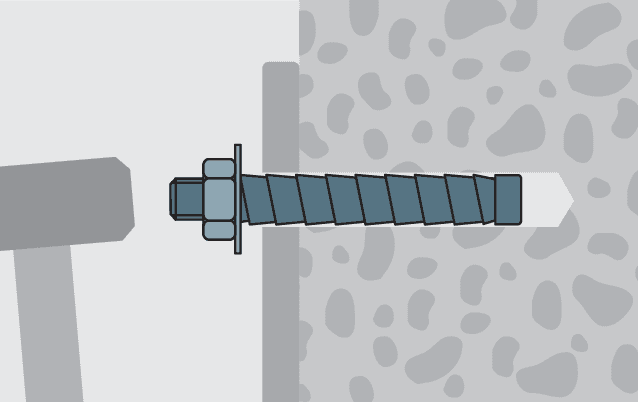

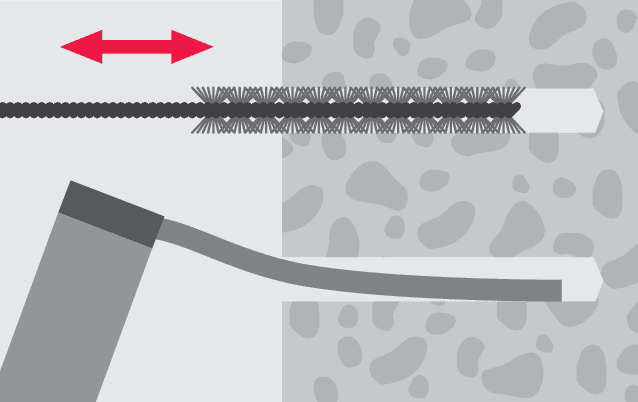

Установка

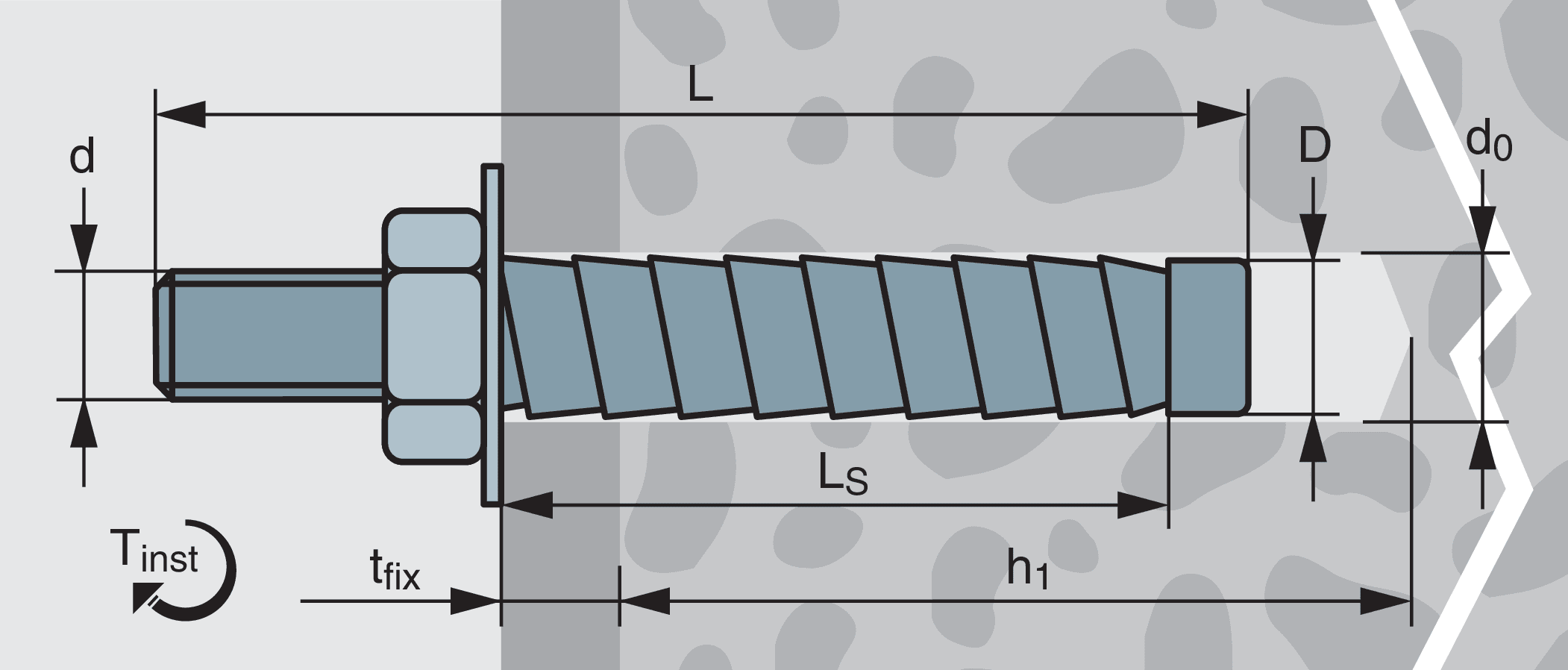

Технические данные
| Артикул | Ном. диаметр резьбы d, мм | Диаметр головки D, мм | Диаметр отверстия d0, мм | Длина болта L, мм | Длина спирали < Ls, мм | Глубина отверстия h1, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|---|
| БСР06065 | М6 | 9,0 | 10 | 65 | 45 | 55 | 1 | |
| БСР08060 | М8 | 11,0 | 12 | 60 | 35 | 45 | 1 | |
| БСР08085 | М8 | 11,0 | 12 | 85 | 60 | 70 | 1 | |
| БСР10100 | М10 | 13,0 | 14 | 100 | 70 | 80 | 1 | |
| БСР12110 | М12 | 15,0 | 16 | 110 | 75 | 85 | 1 | |
| БСР12150 | М12 | 15,0 | 16 | 150 | 115 | 125 | 1 | |
| БСР16150 | М16 | 19,0 | 20 | 150 | 100 | 110 | 1 | |
| БСР20200 | М20 | 23,0 | 24 | 200 | 125 | 135 | 1 | |
| БСР22250 | М22 | 25,0 | 26 | 250 | 150 | 160 | 1 | |
| БСР24300 | М24 | 27,0 | 28 | 300 | 180 | 190 | 1 |
В зависимости от технических условий крепеж изготавливается в номинальном диаметре от М6 до М24 при длине стержня от 65 мм до 300 мм, соответственно.
