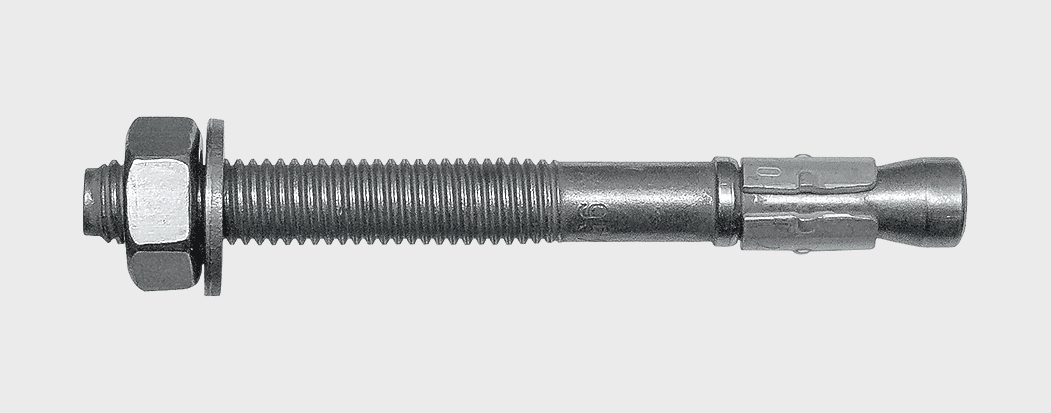

HAK Клиновой анкер с гайкой и шайбой, оцинкованный

Бетон

Природный камень

Свойства

– Оцинкованная сталь, толщина покрытия > 5 мкм
– Анкер изготовлен из стали класса прочности 6.8, методом холодного формования
– Предназначен для установки в растянутую и сжатую зону бетона
– Пожарный сертификат НГ
– Контролируемое расклинивание до требуемого момента
– Предварительный или сквозной монтаж
– Техническое Свидетельство Минстроя России

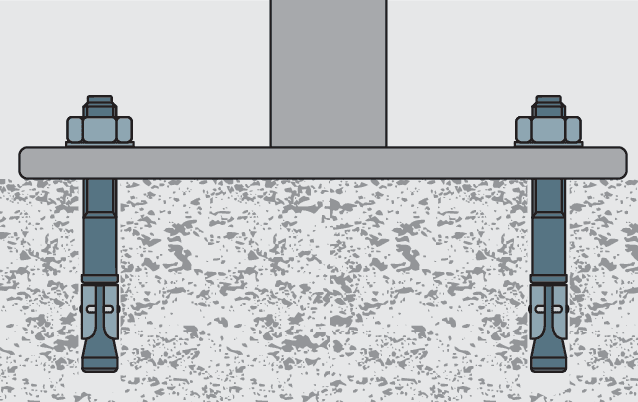

Применение

Крепление стальных подконструкций, балконных ограждений, инженерных коммуникаций, фасадных систем, витражей, оборудования.

Нагрузки

Наименование анкера	Бетон B25 Сжатая зона, вырыв / срез, кН	Бетон B25 Растянутая зона, вырыв / срез, кН	Момент затяжки T_inst, Нм
HAK M6	4,5 / 3,0	—	6
НАК М8	8,8 / 11,0	4,1 / 11,0	25
НАК М10	13,8 / 17,4	7,4 / 17,4	35
НАК М12	26,6 / 25,3	12,8 / 25,3	70
НАК М16	38,8 / 31,4	14,1 / 31,4	90
HAK M20	43,6 / 52,0	—	200
HAK M24	55,5 / 91,1	—	250

Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

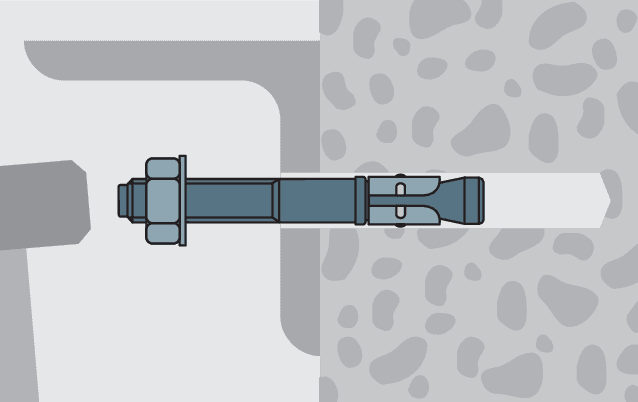

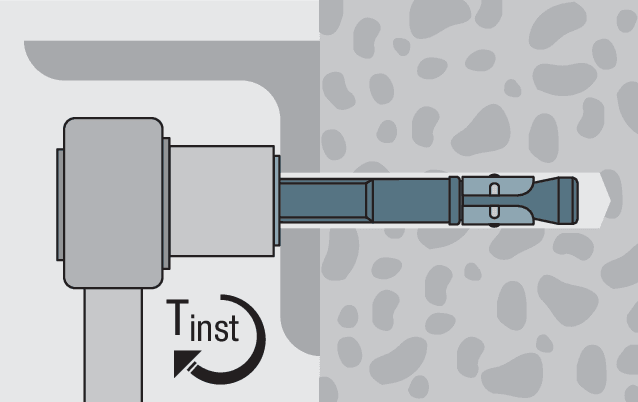

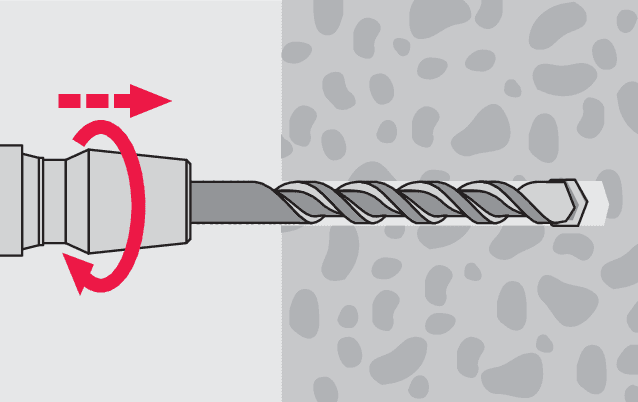

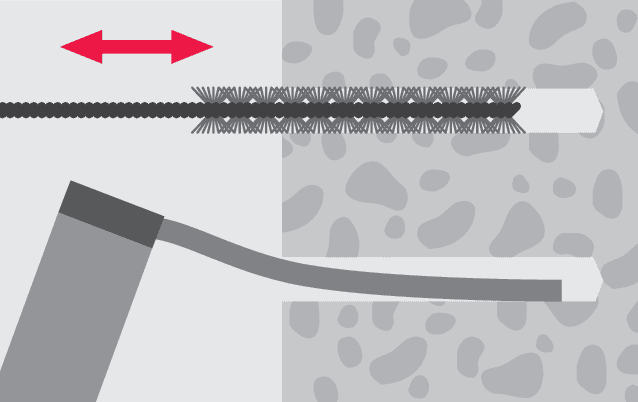

Установка

Технические данные

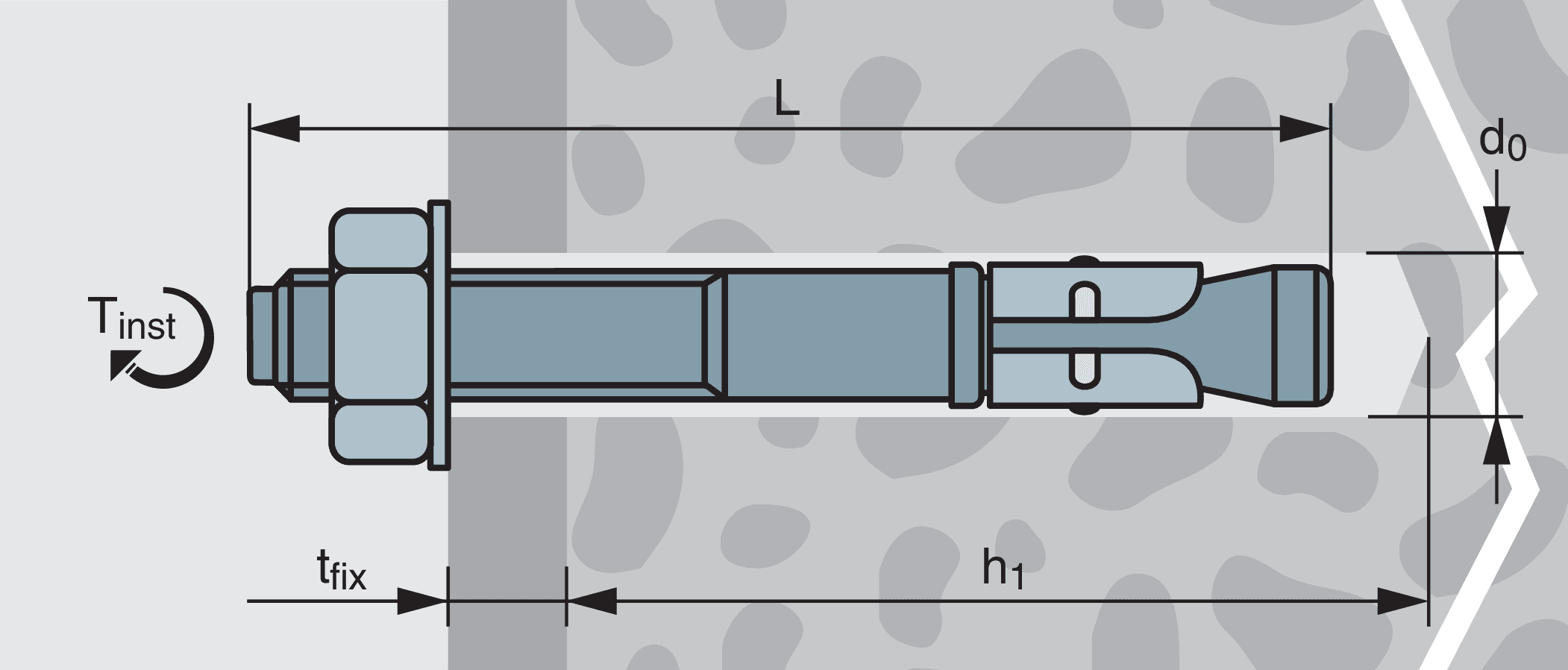

Артикул	Диаметр анкера и бура d₀, мм	Длина анкера L, мм	Полезная длина t_fix, мм	Глубина отверстия h₁, мм	Размер под ключ SW	Кол-во в упаковке, шт
НАКM06040	6	40	5	40	10	200
НАКM06050	6	50	10	50	10	200
НАКM06065	6	65	15	60	10	100
НАКM06080	6	80	30	60	10	100
НАКM06100	6	100	50	60	10	100
НАКM08060	8	50	3	40	13	100
НАКM08060*	8	60	5	50	13	100
НАКM08075	8	75	10	60	13	100
НАКM08080	8	80	15	65	13	100
НАКM08090	8	90	25	65	13	100
НАКM08095	8	95	30	65	13	100
НАКM80100	8	100	35	65	13	100
НАКM80105	8	105	40	65	13	100
НАКM80115	8	110	45	65	13	100
НАКM80115*	8	115	50	65	13	100
НАКM80130	8	130	60	65	13	50
НАКM80150	8	150	80	65	13	50
НАКM10060	10	60	3	55	17	100
НАКM10065	10	65	5	55	17	100
НАКM10070	10	70	10	55	17	100
НАКM10075	10	75	15	65	17	100
НАКM10080	10	80	20	65	17	100
НАКM10090	10	90	20	80	17	100
НАКM10095	10	95	25	80	17	100
НАКM10100	10	100	30	80	17	50
НАКM10110	10	110	35	80	17	50
НАКM10115	10	115	40	80	17	50
НАКM10120	10	120	45	80	17	50
НАКM10125	10	125	50	80	17	50
НАКM10130	10	130	55	80	17	50
НАКM10150	10	150	75	80	17	50
НАКM10170	10	170	95	80	17	50
НАКM10190	10	190	115	80	17	50
НАКM10210	10	210	135	80	17	50
НАКM12075	12	75	3	65	19	50
НАКM12100	12	100	10	90	19	50
НАКM12110	12	110	15	90	19	50
НАКM12120	12	120	25	90	19	50
НАКM12125	12	125	30	90	19	50
НАКM12140	12	140	45	90	19	25
НАКM12145	12	145	50	90	19	25
НАКM12150	12	150	55	90	19	25
НАКM12160	12	160	65	90	19	25
НАКM12165	12	165	70	90	19	25
НАКM12170	12	170	75	90	19	25
НАКM12180	12	180	85	90	19	25
НАКM12200	12	200	105	90	19	25
НАКM12220	12	220	125	90	19	25
НАКM12235	12	235	140	90	19	25
НАКM12250	12	250	155	90	19	25
НАКM12300	12	300	205	90	19	25
НАКM12360	12	360	265	90	19	25
НАКM16115	16	105	5	90	24	25
НАКM16115*	16	115	10	110	24	25
НАКM16120	16	120	15	110	24	25
НАКM16125	16	125	20	110	24	25
НАКM16140	16	140	35	110	24	25
НАКM16145	16	145	40	110	24	25
НАКM16150	16	150	45	110	24	25
НАКM16175	16	175	70	110	24	25
НАКM16180	16	180	75	110	24	25
НАКM16200	16	200	95	110	24	10
НАКM16220	16	220	115	110	24	10
НАКM16250	16	250	145	110	24	10
НАКM16280	16	280	175	110	24	10
НАКM16315	16	315	210	110	24	10
НАКM20125	20	125	5	110	30	10
НАКM20160	20	160	10	130	30	10
НАКM20170	20	170	20	130	30	10
НАКM20200	20	200	50	130	30	10
НАКM20210	20	210	60	130	30	10
НАКM20220	20	220	70	130	30	10
НАКM20240	20	240	90	130	30	10
НАКM20280	20	280	130	130	30	10
НАКM20300	20	300	150	130	30	10
НАК24205	24	205	35	143	36	10
НАК24205*	24	235	65	143	36	10

Возможно изготовление других размеров под заказ.
