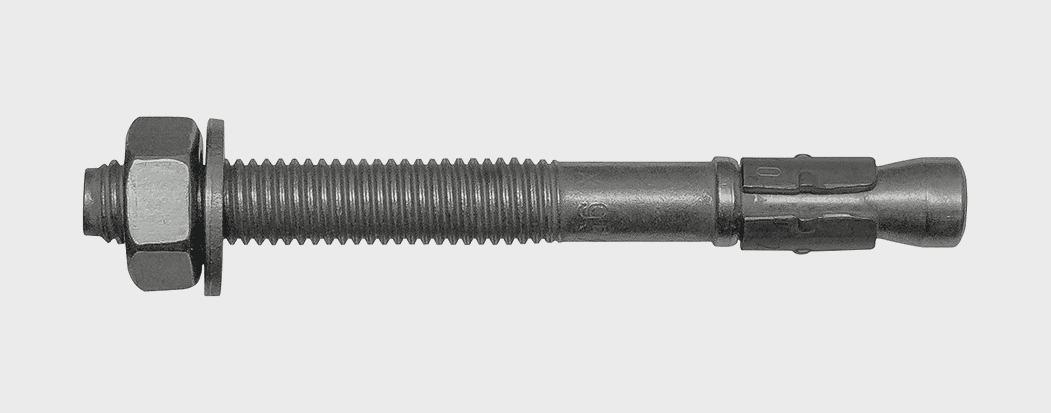

HAKf Клиновой анкер с гайкой и шайбой, горячеоцинкованный

Бетон

Природный камень

Свойства

– Горячеоцинкованная сталь, толщина покрытия > 45 мкм
– Распорный элемент из нержавеющей стали
– Анкер изготовлен из стали класса прочности 6.8, методом холодного формования
– Предназначен для установки в растянутую и сжатую зону бетона
– Пожарный сертификат НГ
– Контролируемое расклинивание до требуемого момента
– Предварительный или сквозной монтаж
– Техническое Свидетельство Минстроя России

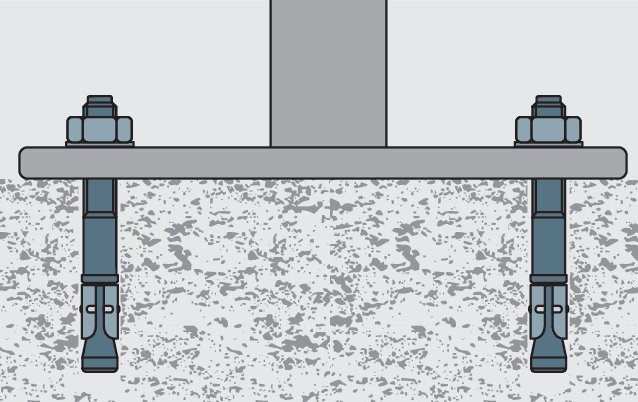

Применение

Крепление конструкций подверженных прямому атмосферному воздействию, балконных ограждений, инженерных коммуникаций, фасадных систем, витражей, оборудования.

Нагрузки

Наименование анкера	Бетон B25 Сжатая зона, вырыв / срез, кН	Бетон B25 Растянутая зона, вырыв / срез, кН	Момент затяжки T_inst, Нм
HAKf M6	4,5 / 3,0	—	6
НАКf М8	7,6 / 11	3,7 / 11	25
НАКf М10	15,2 / 17,4	8,3 / 17,4	35
НАКf М12	26,4 / 25,3	12,6 / 25,3	70
НАКf М16	38,8 / 31,4	14,1 / 31,4	90
HAKf M20	43,6 / 52,0	—	200
HAKf M24	55,5 / 91,1	—	250

Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

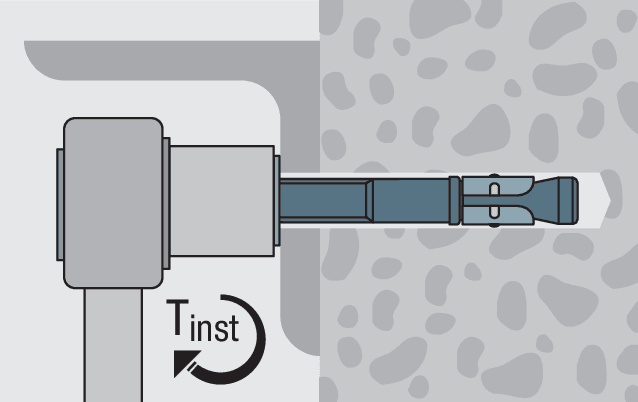

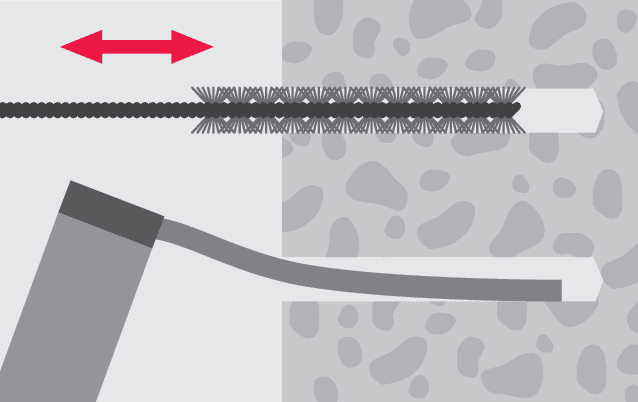

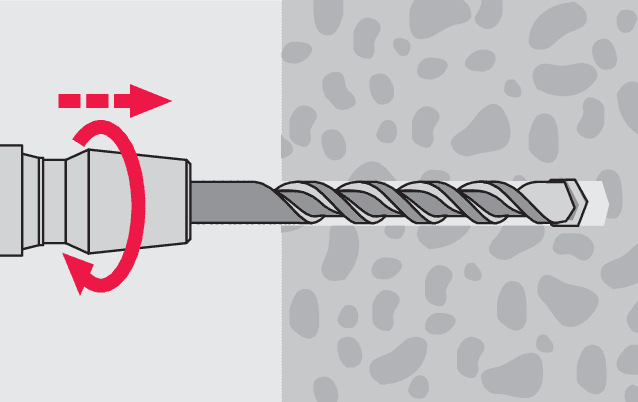

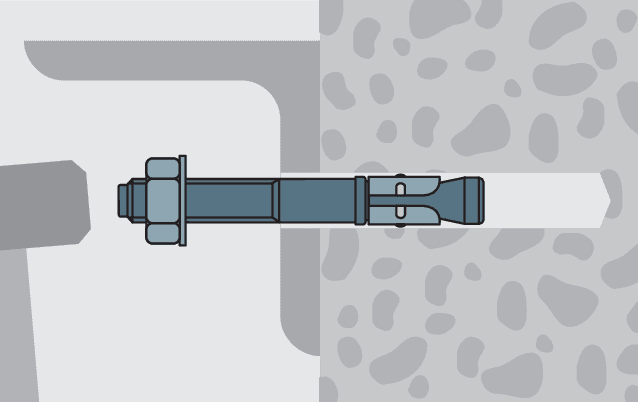

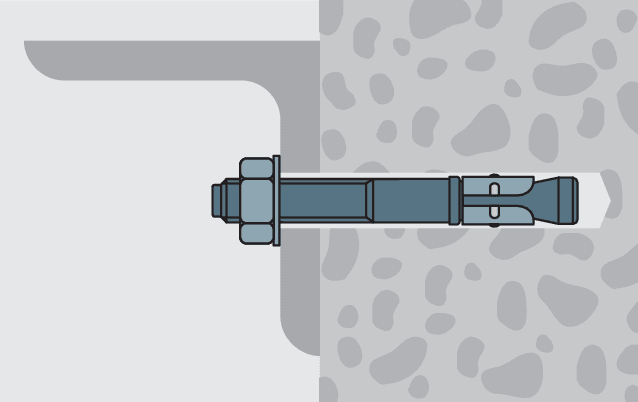

Установка

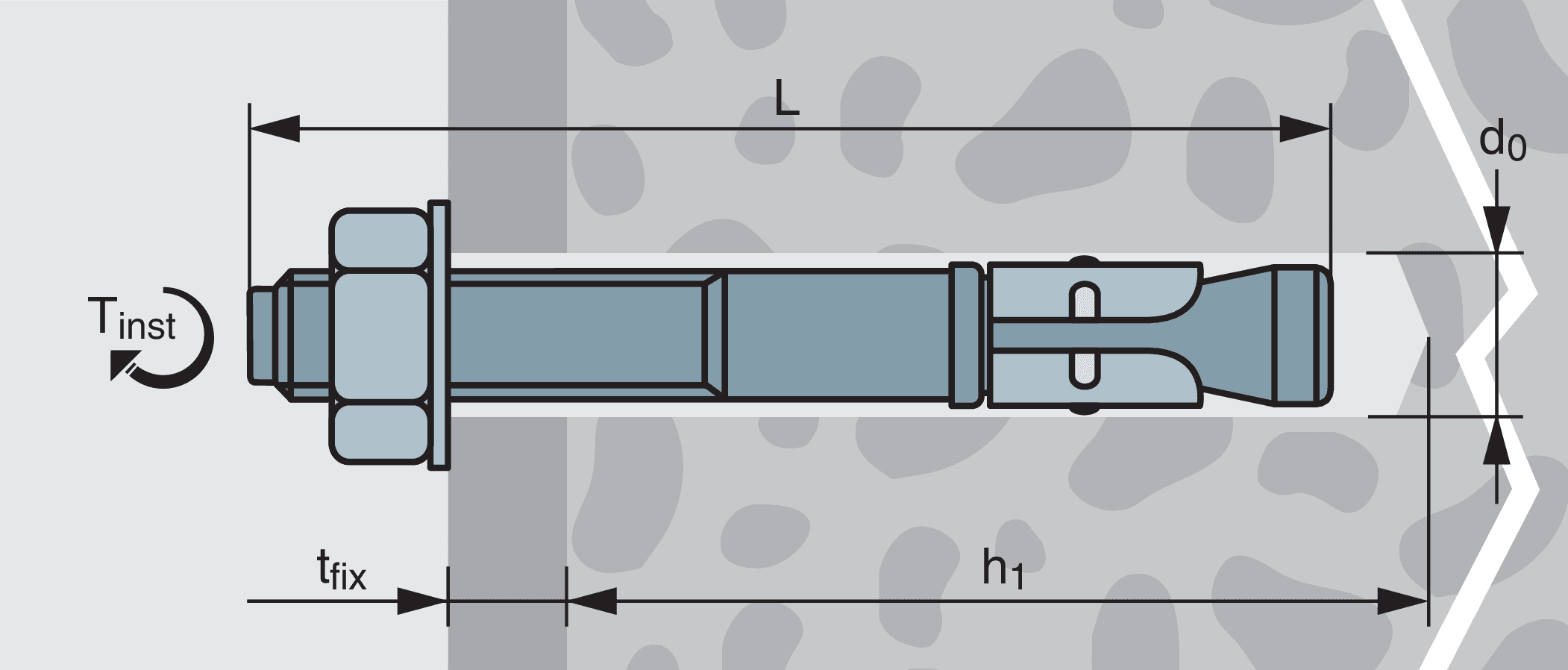

Технические данные

Артикул	Диаметр анкера и бура d₀, мм	Длина анкера L, мм	Полезная длина t_fix, мм	Глубина отверстия h₁, мм	Размер под ключ SW	Кол-во в упаковке, шт
НАКF06040	6	40	5	40	10	200
НАКF06050	6	50	10	50	10	200
НАКF06065	6	65	15	60	10	100
НАКF06080	6	80	30	60	10	100
НАКF06100	6	100	50	60	10	100
НАКF08060	8	50	3	40	13	100
НАКF08060*	8	60	5	50	13	100
НАКF08075	8	75	10	60	13	100
НАКF08080	8	80	15	65	13	100
НАКF08090	8	90	25	65	13	100
НАКF08095	8	95	30	65	13	100
НАКF80100	8	100	35	65	13	100
НАКF80105	8	105	40	65	13	100
НАКF80115	8	110	45	65	13	100
НАКF80115*	8	115	50	65	13	100
НАКF80130	8	130	60	65	13	50
НАКF80150	8	150	80	65	13	50
НАКF10060	10	60	3	55	17	100
НАКF10065	10	65	5	55	17	100
НАКF10070	10	70	10	55	17	100
НАКF10075	10	75	15	65	17	100
НАКF10080	10	80	20	65	17	100
НАКF10090	10	90	20	80	17	100
НАКF10095	10	95	25	80	17	100
НАКF10100	10	100	30	80	17	50
НАКF10110	10	110	35	80	17	50
НАКF10115	10	115	40	80	17	50
НАКF10120	10	120	45	80	17	50
НАКF10125	10	125	50	80	17	50
НАКF10130	10	130	55	80	17	50
НАКF10150	10	150	75	80	17	50
НАКF10170	10	170	95	80	17	50
НАКF10190	10	190	115	80	17	50
НАКF10210	10	210	135	80	17	50
НАКF12075	12	75	3	65	19	50
НАКF12100	12	100	10	90	19	50
НАКF12110	12	110	15	90	19	50
НАКF12120	12	120	25	90	19	50
НАКF12125	12	125	30	90	19	50
НАКF12140	12	140	45	90	19	25
НАКF12145	12	145	50	90	19	25
НАКF12150	12	150	55	90	19	25
НАКF12160	12	160	65	90	19	25
НАКF12165	12	165	70	90	19	25
НАКF12170	12	170	75	90	19	25
НАКF12180	12	180	85	90	19	25
НАКF12200	12	200	105	90	19	25
НАКF12220	12	220	125	90	19	25
НАКF12235	12	235	140	90	19	25
НАКF12250	12	250	155	90	19	25
НАКF12300	12	300	205	90	19	25
НАКF12360	12	360	265	90	19	25
НАКF16115	16	105	5	90	24	25
НАКF16115*	16	115	10	110	24	25
НАКF16120	16	120	15	110	24	25
НАКF16125	16	125	20	110	24	25
НАКF16140	16	140	35	110	24	25
НАКF16145	16	145	40	110	24	25
НАКF16150	16	150	45	110	24	25
НАКF16175	16	175	70	110	24	25
НАКF16180	16	180	75	110	24	25
НАКF16200	16	200	95	110	24	10
НАКF16220	16	220	115	110	24	10
НАКF16250	16	250	145	110	24	10
НАКF16280	16	280	175	110	24	10
НАКF16315	16	315	210	110	24	10
НАКF20125	20	125	5	110	30	10
НАКF20160	20	160	10	130	30	10
НАКF20170	20	170	20	130	30	10
НАКF20200	20	200	50	130	30	10
НАКF20210	20	210	60	130	30	10
НАКF20220	20	220	70	130	30	10
НАКF20240	20	240	90	130	30	10
НАКF20280	20	280	130	130	30	10
НАКF20300	20	300	150	130	30	10
НАКF24205	24	205	35	143	36	10
НАКF24205*	24	235	65	143	36	10

Возможно изготовление других размеров под заказ.
