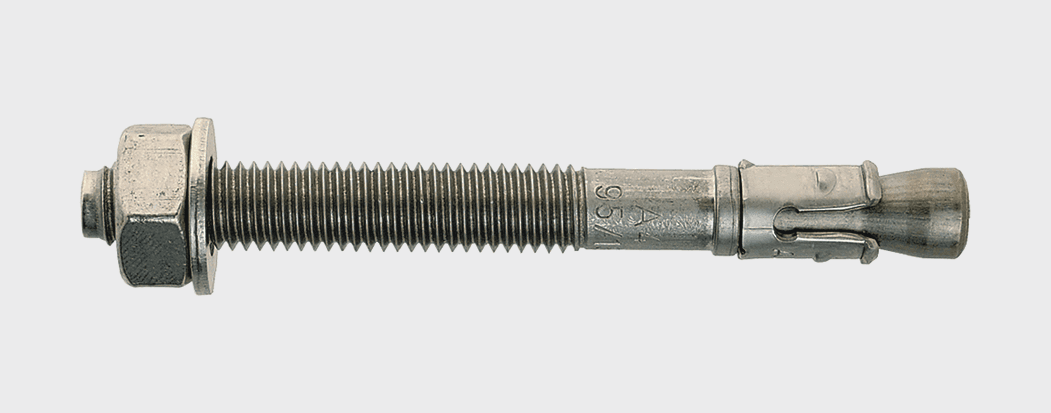

HAKr Клиновой анкер с гайкой и шайбой, из нержавеющей стали А4/316

Бетон

Природный камень

Свойства

– Изготовлен из нержавеющей стали А4/316
– Допущен для использования в среднеагрессивной среде
– Предназначен для установки в растянутую и сжатую зону бетона
– Пожарный сертификат НГ
– Контролируемое расклинивание до требуемого момента
– Предварительный или сквозной монтаж
– Техническое Свидетельство Минстроя России

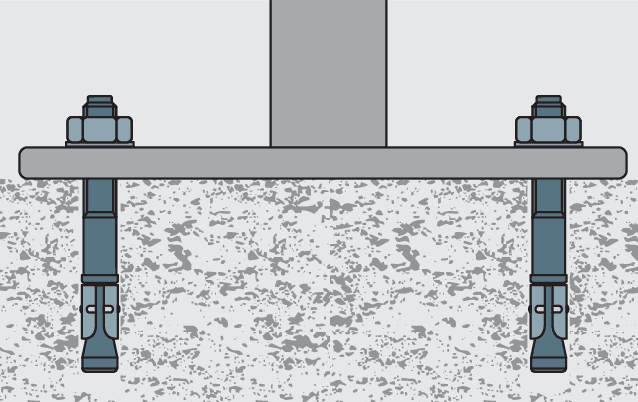

Применение

Использование в агрессивных средах, в морском климате, автомобильных тоннелях, на предприятиях химической промышленности. Крепление стальных подконструкций, инженерных коммуникаций, фасадных систем, витражей, оборудования.

Нагрузки

Наименование анкера	Бетон B25 Сжатая зона, вырыв / срез, кН	Бетон B25 Растянутая зона, вырыв / срез, кН	Момент затяжки T_inst, Нм
HAKr M6	4,5 / 3,0	—	6
HAKr M8	6,0 / 11,0	3,3 / 11,0	15
HAKr M10	10,6 / 17,4	6,7 / 17,4	25
HAKr M12	19,5 / 25,3	10,7 / 25,3	70
HAKr M16	29,9 / 31,4	12,8 / 31,4	90
HAKr M20	34,3 / 52,0	—	200

Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

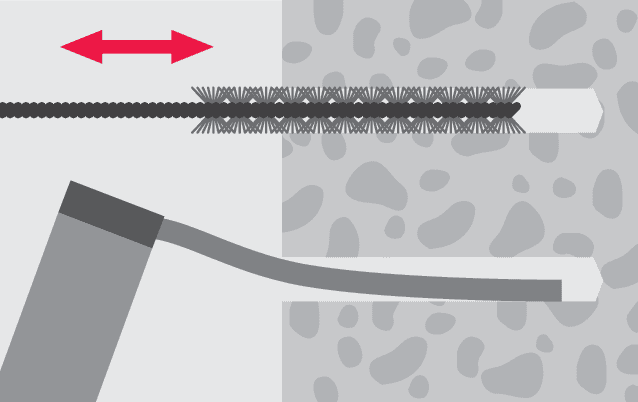

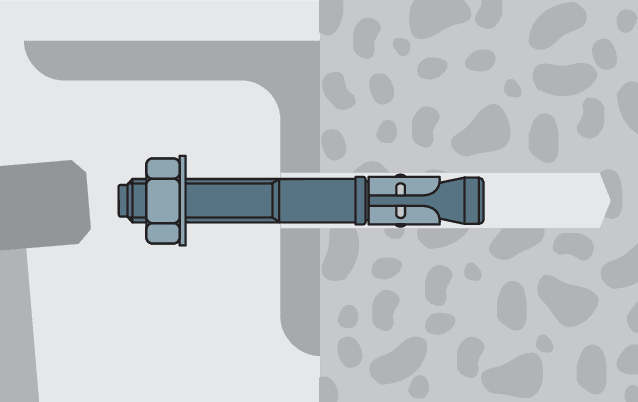

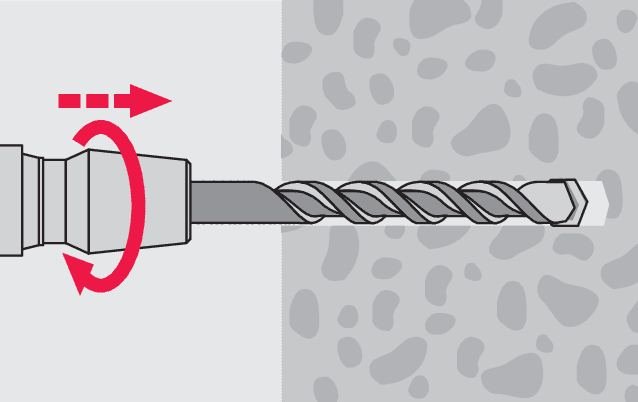

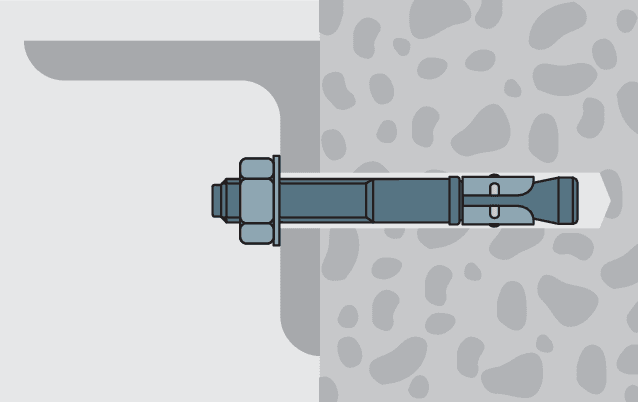

Установка

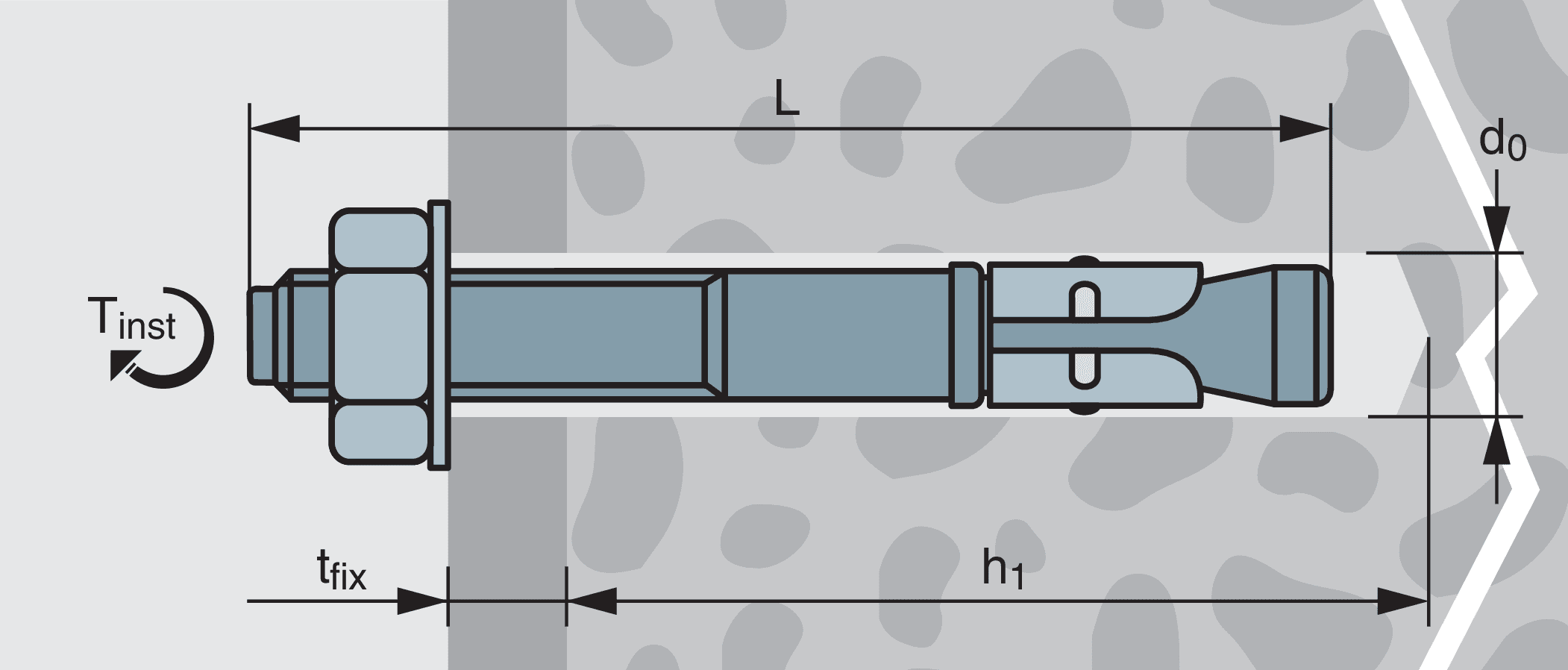

Технические данные

Артикул	Диаметр анкера и бура d₀, мм	Длина анкера L, мм	Полезная длина t_fix, мм	Глубина отверстия h₁, мм	Размер под ключ SW	Кол-во в упаковке, шт
НАКR06040	6	40	5	40	10	200
НАКR06050	6	50	10	50	10	200
НАКR06065	6	65	15	60	10	100
НАКR06080	6	80	30	60	10	100
НАКR06100	6	100	50	60	10	100
НАКR08060	8	50	3	40	13	100
НАКR08060*	8	60	5	50	13	100
НАКR08075	8	75	10	60	13	100
НАКR08080	8	80	15	65	13	100
НАКR08090	8	90	25	65	13	100
НАКR08095	8	95	30	65	13	100
НАКR80100	8	100	35	65	13	100
НАКR80105	8	105	40	65	13	100
НАКR80115	8	110	45	65	13	100
НАКR80115*	8	115	50	65	13	100
НАКR80130	8	130	60	65	13	50
НАКR80150	8	150	80	65	13	50
НАКR10060	10	60	3	55	17	100
НАКR10065	10	65	5	55	17	100
НАКR10070	10	70	10	55	17	100
НАКR10075	10	75	15	65	17	100
НАКR10080	10	80	20	65	17	100
НАКR10090	10	90	20	80	17	100
НАКR10095	10	95	25	80	17	100
НАКR10100	10	100	30	80	17	50
НАКR10110	10	110	35	80	17	50
НАКR10115	10	115	40	80	17	50
НАКR10120	10	120	45	80	17	50
НАКR10125	10	125	50	80	17	50
НАКR10130	10	130	55	80	17	50
НАКR10150	10	150	75	80	17	50
НАКR10170	10	170	95	80	17	50
НАКR10190	10	190	115	80	17	50
НАКR10210	10	210	135	80	17	50
НАКR12075	12	75	3	65	19	50
НАКR12100	12	100	10	90	19	50
НАКR12110	12	110	15	90	19	50
НАКR12120	12	120	25	90	19	50
НАКR12125	12	125	30	90	19	50
НАКR12140	12	140	45	90	19	25
НАКR12145	12	145	50	90	19	25
НАКR12150	12	150	55	90	19	25
НАКR12160	12	160	65	90	19	25
НАКR12165	12	165	70	90	19	25
НАКR12170	12	170	75	90	19	25
НАКR12180	12	180	85	90	19	25
НАКR12200	12	200	105	90	19	25
НАКR12220	12	220	125	90	19	25
НАКR12235	12	235	140	90	19	25
НАКR12250	12	250	155	90	19	25
НАКR12300	12	300	205	90	19	25
НАКR12360	12	360	265	90	19	25
НАКR16115	16	105	5	90	24	25
НАКR16115*	16	115	10	110	24	25
НАКR16120	16	120	15	110	24	25
НАКR16125	16	125	20	110	24	25
НАКR16140	16	140	35	110	24	25
НАКR16145	16	145	40	110	24	25
НАКR16150	16	150	45	110	24	25
НАКR16175	16	175	70	110	24	25
НАКR16180	16	180	75	110	24	25
НАКR16200	16	200	95	110	24	10
НАКR16220	16	220	115	110	24	10
НАКR16250	16	250	145	110	24	10
НАКR16280	16	280	175	110	24	10
НАКR16315	16	315	210	110	24	10
НАКR20125	20	125	5	110	30	10
НАКR20160	20	160	10	130	30	10
НАКR20170	20	170	20	130	30	10
НАКR20200	20	200	50	130	30	10
НАКR20210	20	210	60	130	30	10
НАКR20220	20	220	70	130	30	10
НАКR20240	20	240	90	130	30	10
НАКR20280	20	280	130	130	30	10
НАКR20300	20	300	150	130	30	10

Возможно изготовление других размеров под заказ.
