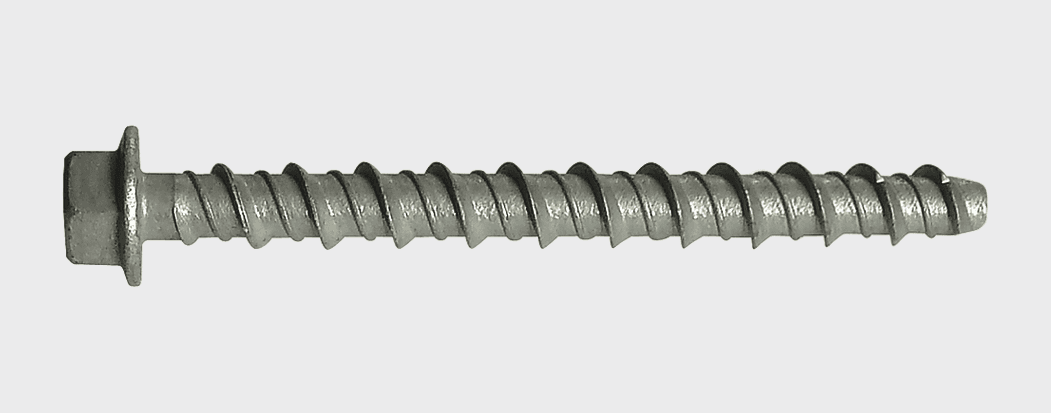

HCS-S Анкерный болт, универсальный

Бетон

Полнотелый кирпич

Природный камень

Газобетон

Свойства

– Цинковое покрытие 10–12 мкм (возможна поставка в покрытии Magni)
– Возможна регулировка и демонтаж
– Высокие нагрузки на вырыв и срез
– Возможна повторная установка
– Минимальные расстояния от края и между креплениями
– Быстрота и экономичность монтажа
– Крепление, не создающее дополнительных напряжений в базовом материале
– Сквозной монтаж

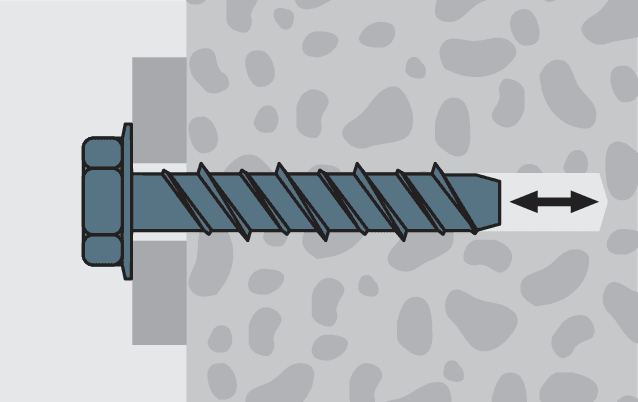

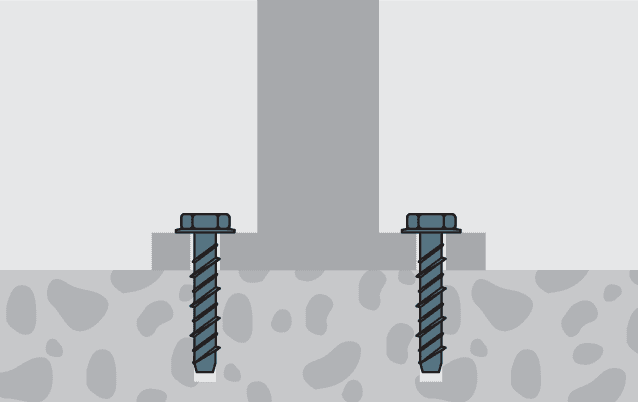

Применение

Крепление металлических колонн, балок, профилей, ограждений, временные крепления, опалубка, подвеска инженерных коммуникаций, корзин для кондиционеров.

Нагрузки

Наименование анкера	Бетон B25 Вырыв / срез, кН	Мин. толщина базового материала, мм	Мин. межосевое расстояние s_min, мм	Мин. краевое расстояние c_min, мм
HCS-S 8	7,6 / 4,6	110	50	50
HCS-S 10	7,6 / 4,6	130	60	60
HCS-S 14	16,4 / 24,0	170	80	80

Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

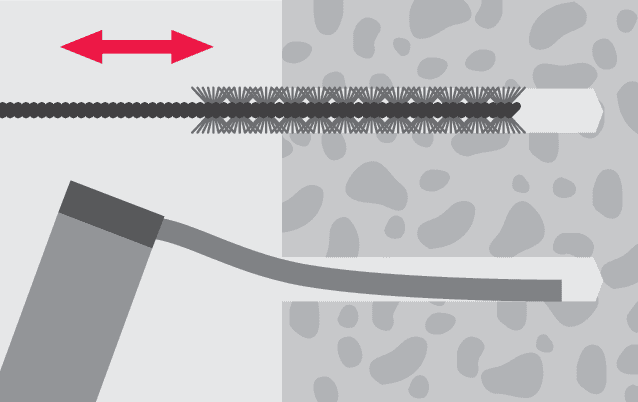

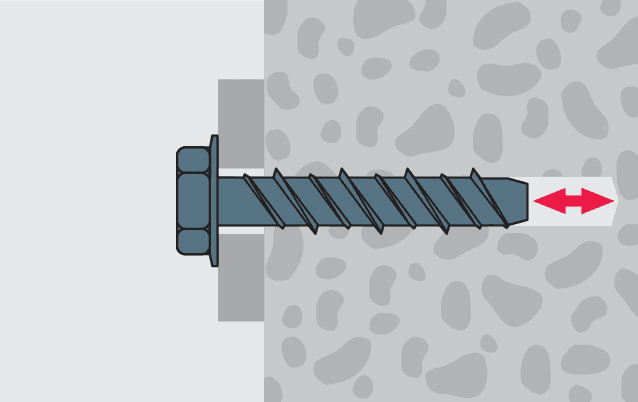

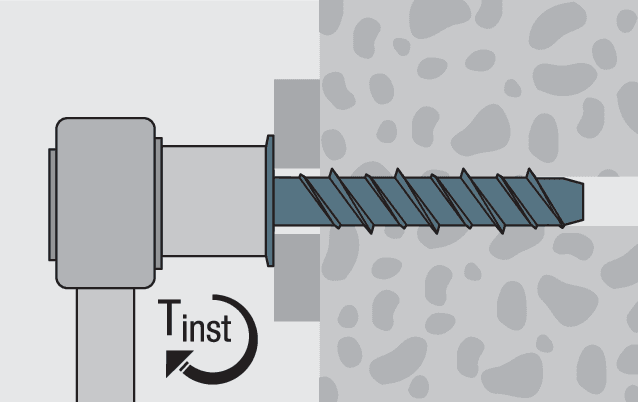

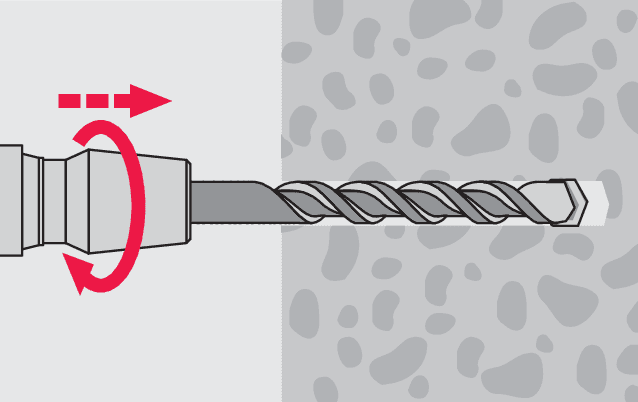

Установка

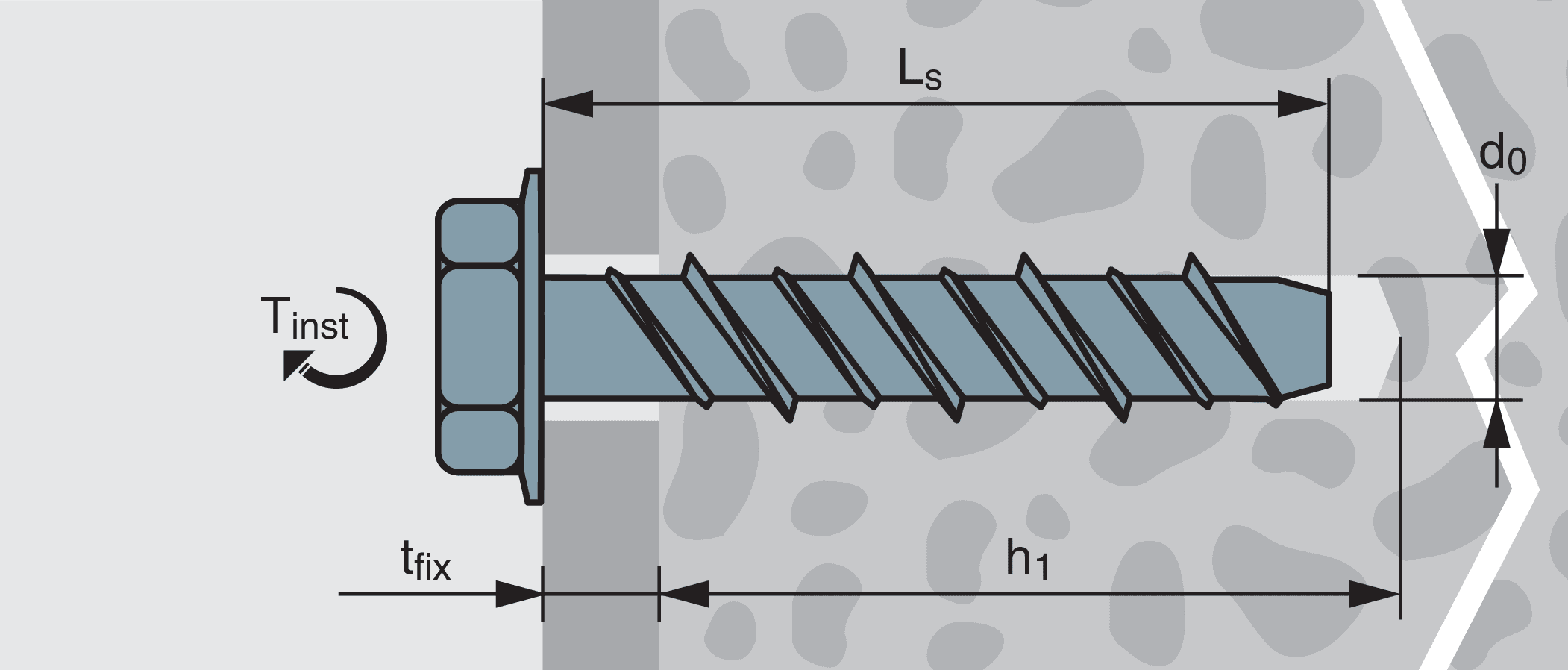

Технические данные

Артикул	Диаметр анкера и бура d₀, мм	Длина анкера L_s, мм	Полезная длина t_fix, мм	Глубина отверстия h₁, мм	Размер под ключ SW	Кол-во в упаковке, шт
HCSS08060	8	60	10	65	10	100
HCSS08080	8	80	20	85	10	100
HCSS08100	8	100	40	105	10	100
HCSS10080	10	80	10	85	13	100
HCSS10100	10	100	30	105	13	50
HCSS10110	10	110	50	115	13	50
HCSS14080	14	80	5	85	22	50
HCSS14100	14	100	30	105	22	50
