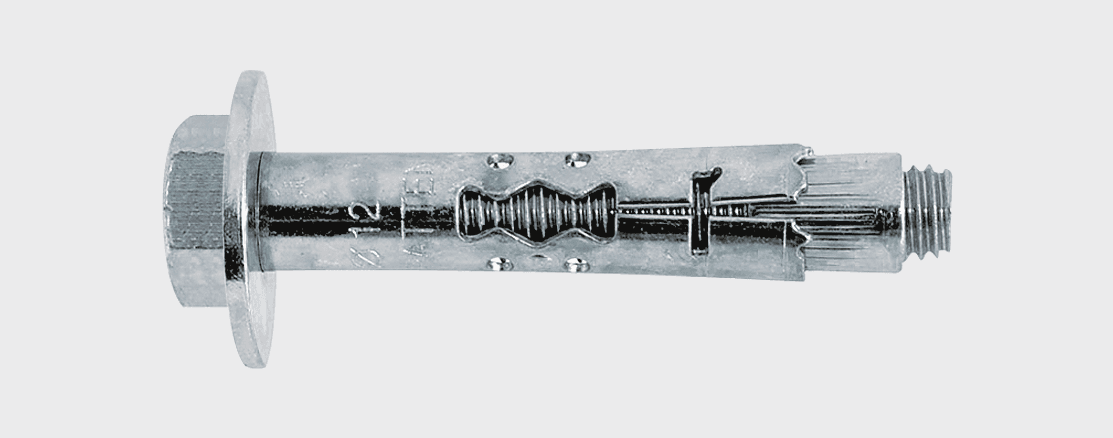

HHA Анкер-гильза
Бетон
Природный камень
Полнотелый кирпич
Свойства
- – Оцинкованная сталь, толщина покрытия > 5 мкм
- – Контролируемое расклинивание до требуемого момента
- – Сквозной монтаж
- – Минимальные расстояния от края и между креплениями

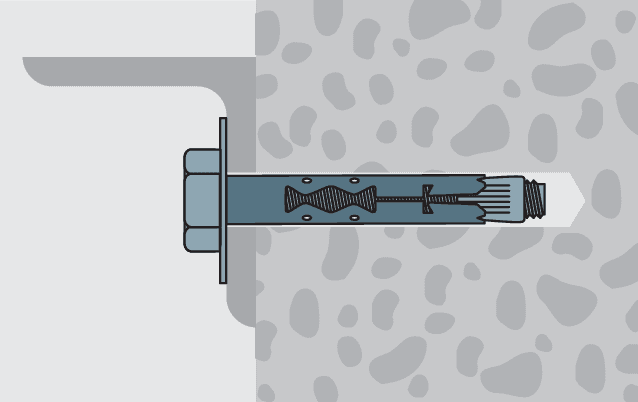

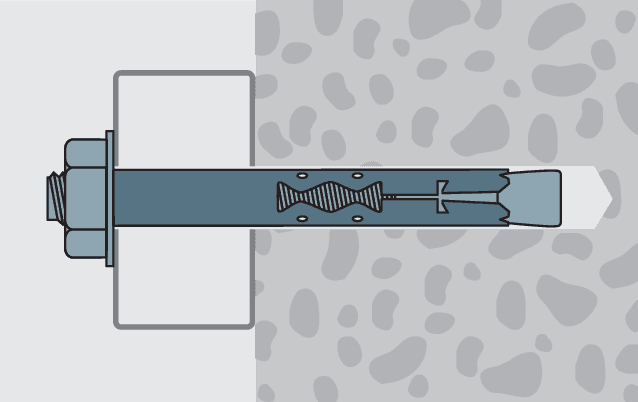

Применение
Крепление лёгких конструкций, неответственные крепления, инженерные системы.
Нагрузки
| Наименование анкера | Бетон B20/25 Вырыв, кН | Бетон B20/25 Срез, кН | Момент затяжки Tinst, Нм | Мин. межосевое расстояние smin, мм | Мин. краевое расстояние cmin, мм |
|---|---|---|---|---|---|
| HHA М6 | 1,5 | 2,0 | 5 | 50 | 40 |
| HHA M8 | 2,0 | 3,4 | 8 | 70 | 50 |
| HHA M10 | 3,5 | 6,3 | 20 | 80 | 60 |
| HHA M12 | 5,0 | 9,9 | 35 | 100 | 75 |
Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

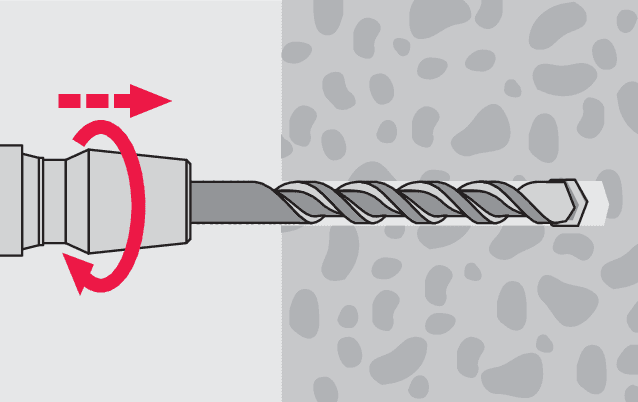

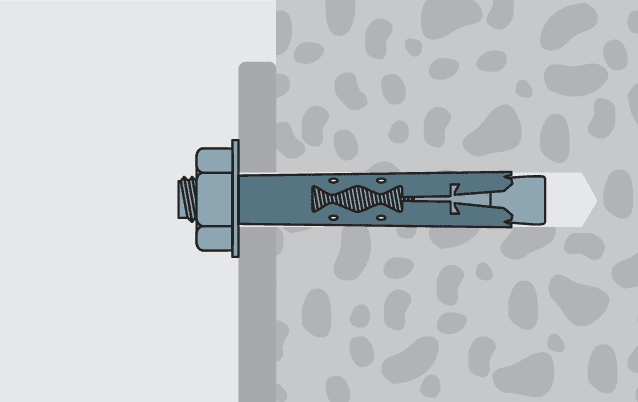

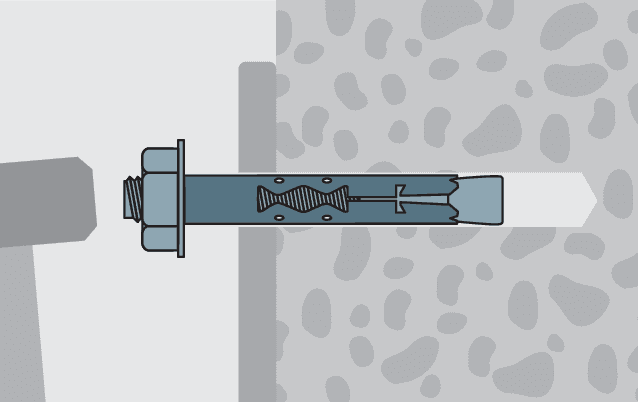

Установка

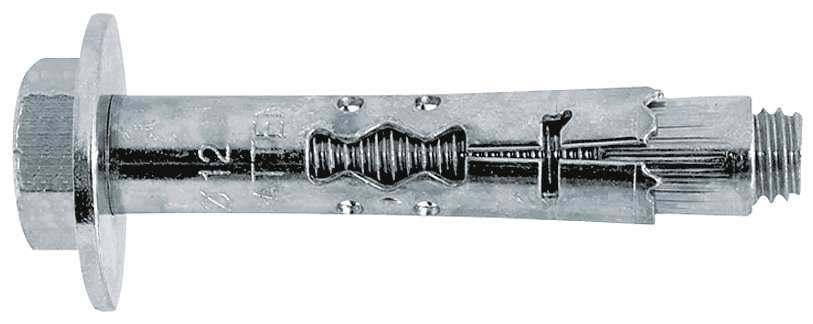

HHA-S Анкер-гильза, болт

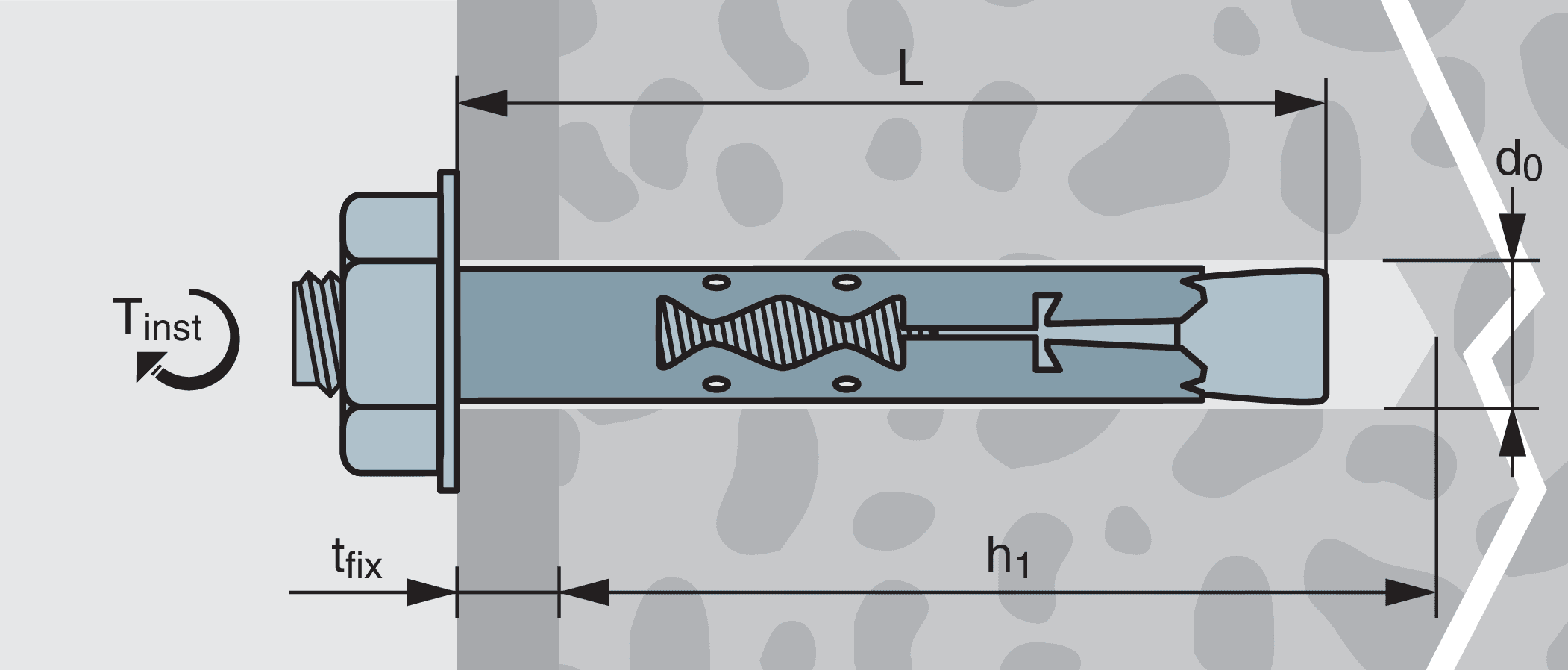

| Артикул | Диаметр анкера и бура d0, мм | Длина анкера L, мм | Полезная длина tfix, мм | Глубина отверстия h1, мм | Резьба | Размер под ключ SW | Кол-во в упаковке, шт | Кол-во, шт. | Заказ |
|---|---|---|---|---|---|---|---|---|---|
| HHAS0608045 | 8 | 45 | 5 | 55 | М6 | 10 | 100 | ||
| HHAS0608060 | 8 | 60 | 15 | 55 | M6 | 10 | 100 | ||
| HHAS0810060 | 10 | 60 | 15 | 60 | M8 | 13 | 50 | ||
| HHAS0810080 | 10 | 80 | 25 | 60 | M8 | 13 | 50 | ||
| HHAS1012070 | 12 | 70 | 15 | 70 | M10 | 17 | 50 | ||
| HHAS1012100 | 12 | 100 | 35 | 70 | M10 | 17 | 25 |

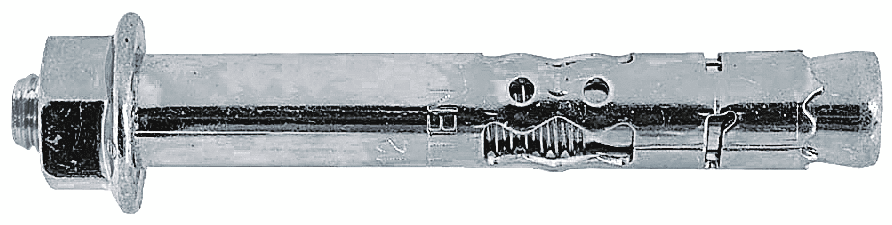

HHA-B Анкер-гильза, со шпилькой
| Артикул | Диаметр анкера и бура d0, мм | Длина анкера L, мм | Полезная длина tfix, мм | Глубина отверстия h1, мм | Резьба | Размер под ключ SW | Кол-во в упаковке, шт | Кол-во, шт. | Заказ |
|---|---|---|---|---|---|---|---|---|---|
| HHAB0608045 | 8 | 40 | 5 | 55 | М6 | 10 | 100 | ||
| HHAB0608065 | 8 | 65 | 15 | 55 | M6 | 10 | 100 | ||
| HHAB0810050 | 10 | 50 | 15 | 60 | M8 | 13 | 50 | ||
| HHAB0810075 | 10 | 75 | 25 | 60 | M8 | 13 | 50 | ||
| HHAB0810095 | 10 | 95 | 50 | 60 | M8 | 13 | 25 | ||
| HHAB0810125 | 10 | 125 | 80 | 60 | M8 | 13 | 25 | ||
| HHAB0810145 | 10 | 145 | 100 | 60 | M8 | 13 | 25 | ||
| HHAB1012075 | 12 | 75 | 15 | 70 | M10 | 17 | 25 | ||
| HHAB1012100 | 12 | 100 | 35 | 70 | M10 | 17 | 20 | ||
| HHAB1012130 | 12 | 130 | 70 | 70 | M10 | 17 | 20 | ||
| HHAB1012150 | 12 | 150 | 90 | 70 | M10 | 17 | 20 |
