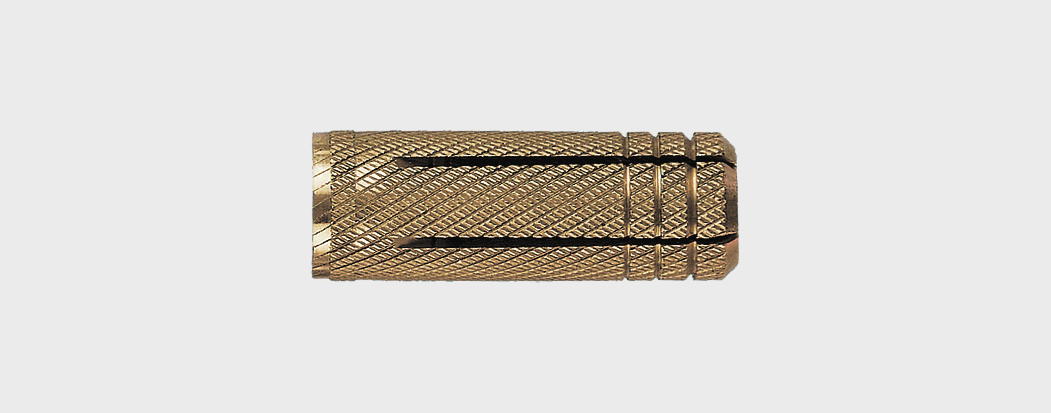

HMD Анкер латунный
Бетон
Природный камень
Полнотелый кирпич
Свойства
- – Устойчив к коррозии
- – Для наружного и внутреннего применения
- – Предварительный монтаж

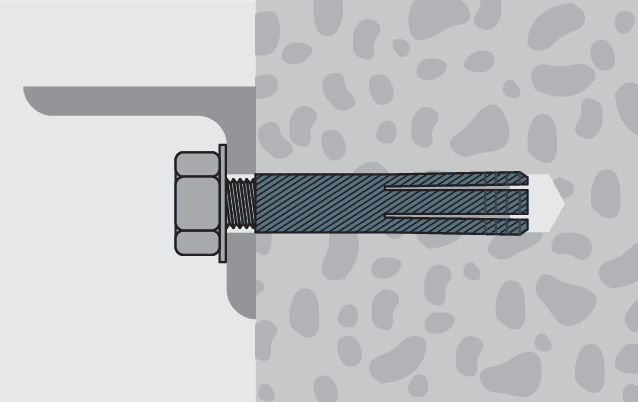

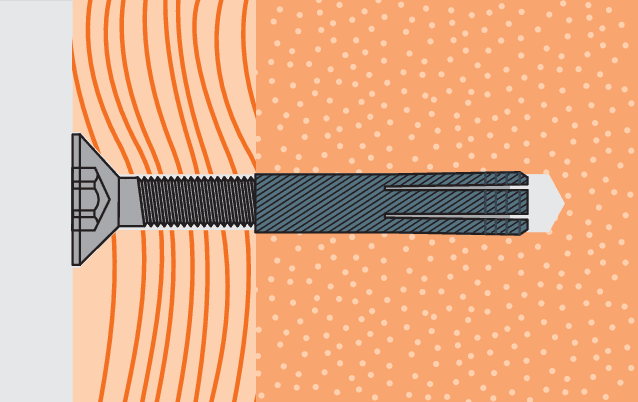

Применение
Крепление инженерных систем, хомутов для труб, общестроительные работы.
Нагрузки
| Наименование анкера | Бетон B20/25 Вырыв, кН | Кирпич Вырыв, кН | Мин. толщина базового материала, мм | Мин. межосевое расстояние smin, мм | Мин. краевое расстояние cmin, мм |
|---|---|---|---|---|---|
| HMD М6 | 0,85 | 0,7 | 35 | 60 | 40 |
| HMD M8 | 1,50 | 1,2 | 40 | 65 | 45 |
| HMD M10 | 2,50 | 1,6 | 45 | 70 | 50 |
| HMD M12 | 3,50 | 2,0 | 50 | 75 | 55 |
Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

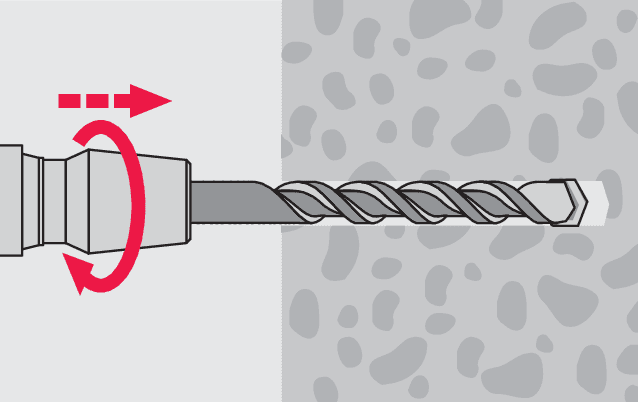

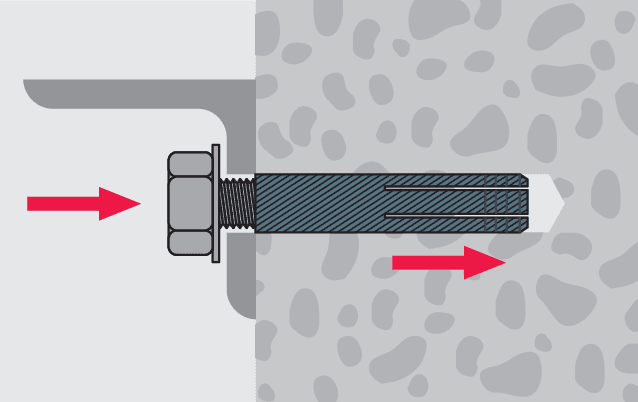

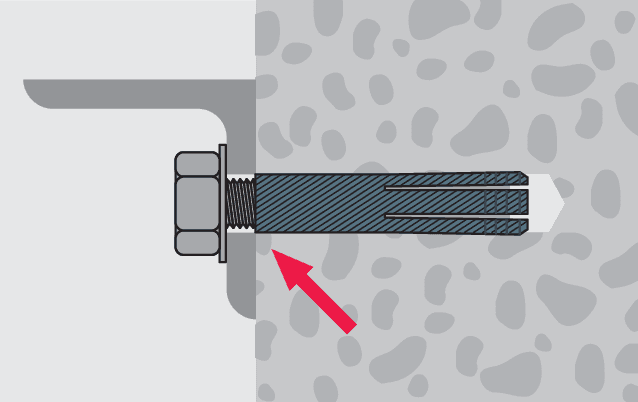

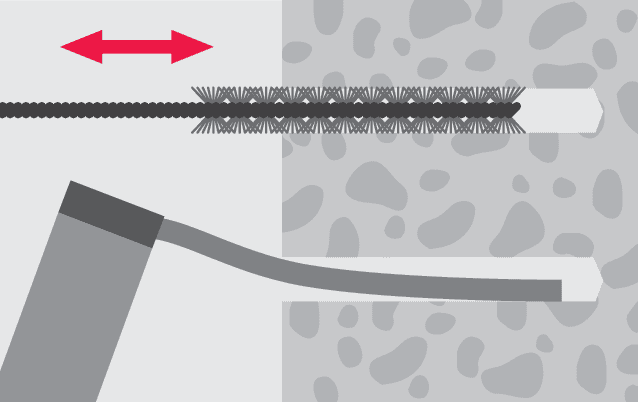

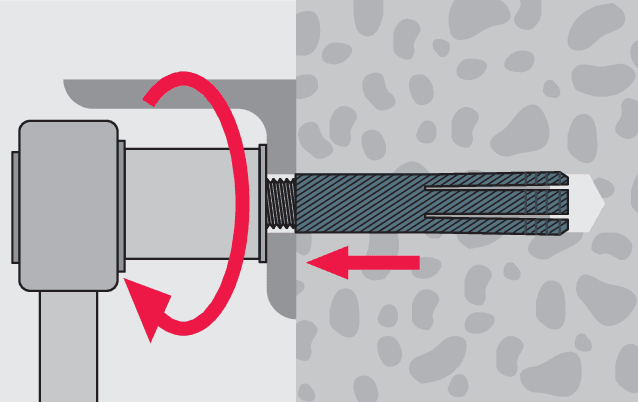

Установка
Технические данные

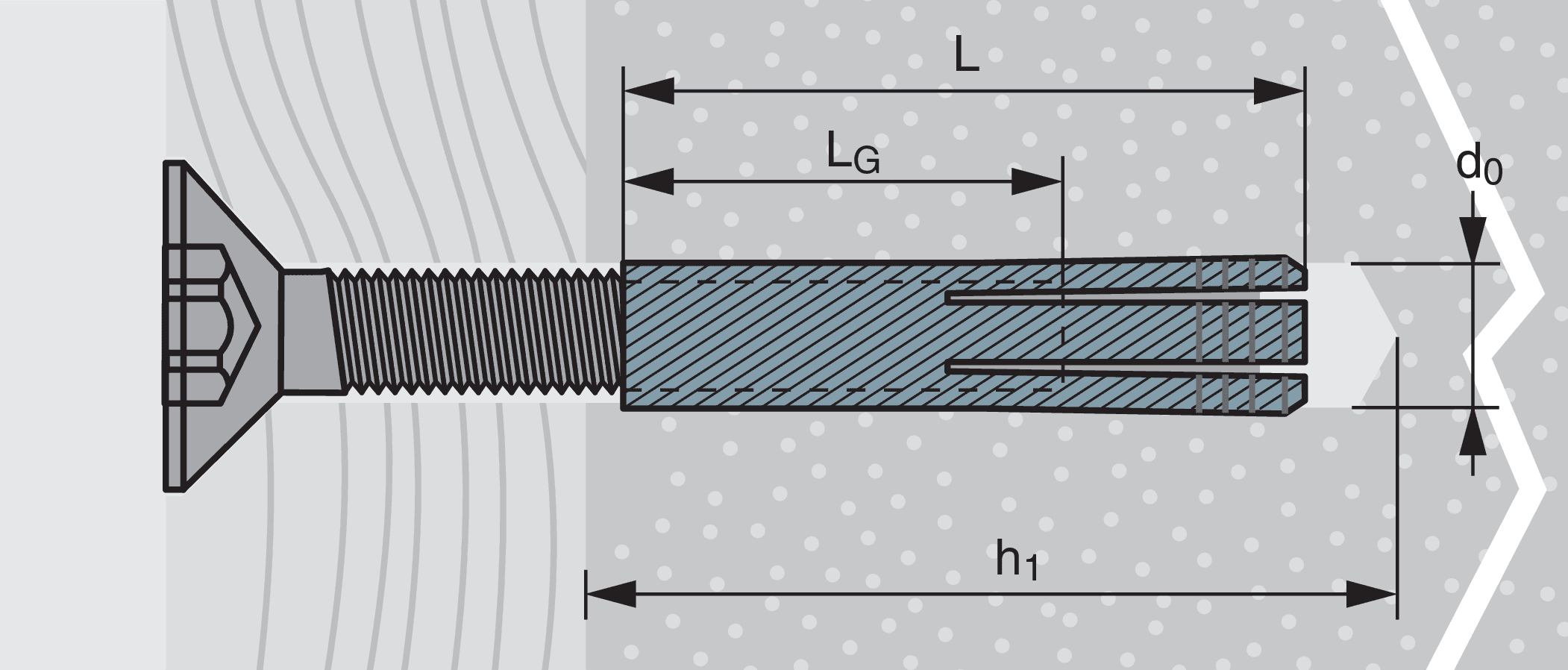

| Артикул | Диаметр анкера и бура d0, мм | Длина анкера L, мм | Глубина отверстия h1, мм | Резьба | Длина резьбы LG, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| HMD0006 | 8 | 22 | 28 | M6 | 15 | 100 | |
| HMD0008 | 10 | 27 | 35 | M8 | 18 | 100 | |
| HMD0010 | 12 | 34 | 40 | M10 | 22 | 100 | |
| HMD0012 | 16 | 38 | 45 | M12 | 21 | 50 |
