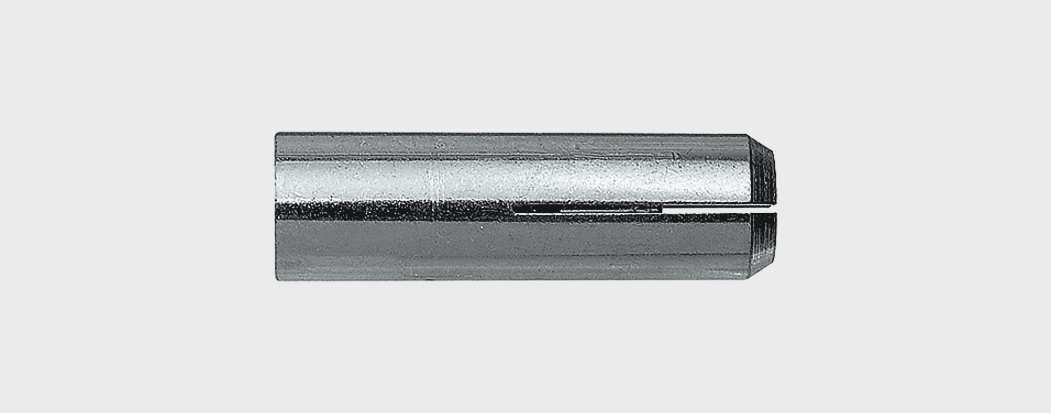

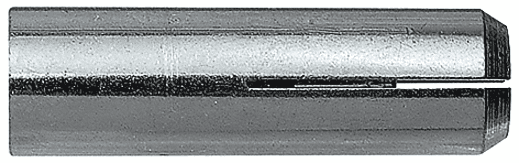

HSA Забивной анкер
Бетон
Природный камень
Свойства
- – Оцинкованная сталь, толщина покрытия > 5 мкм
- Устанавливается в армированный и неармированный бетон С20/25
- – Подходит для метрических болтов и шпилек любой длины
- – Быстрая и простая установка
- – Mаленькое расстояние от края и в осях
- – Небольшая глубина отверстия для установки
- – Предварительный монтаж
- – Идеально подходит для потолочного монтажа конструкций
- – Версия анкера D для крепления плиты установки алмазного бурения

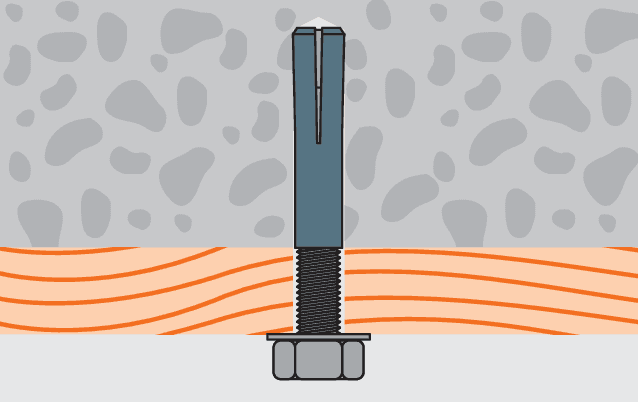

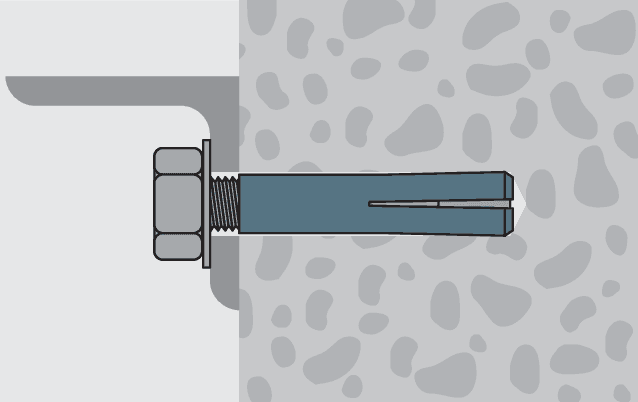

Применение
Монтаж подвесных потолков, крепление инженерных коммуникаций, установка мобильных перегородок, монтаж сидений на стадионах, крепление опалубки.
Нагрузки
| Наименование анкера | Бетон B25 Сжатая зона, вырыв, кН | Бетон B25 Сжатая зона, срез, кН |
|---|---|---|
| HSA M8 | 6,1 | 5,5 |
| HSA M10 | 7,3 | 5,7 |
| HSA M12 | 9,8 | 16,8 |
| HSA M12D | 11,5 | 16,8 |
| HSA M16 | 16,7 | 24,1 |
Технические данные предоставлены для одиночного анкерного крепления, без учёта армирования и влияния расстояния от края и в осях. 1 кН ≈ 100 кг.

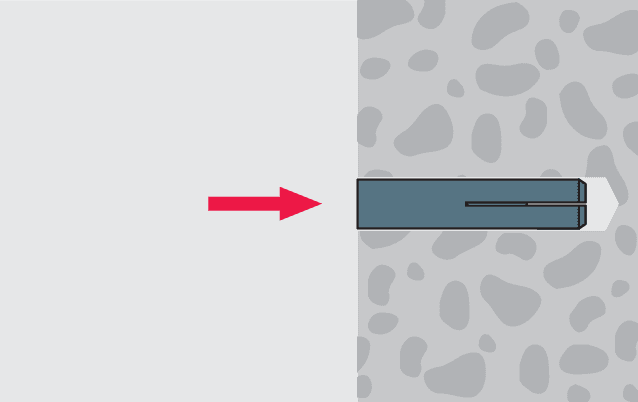

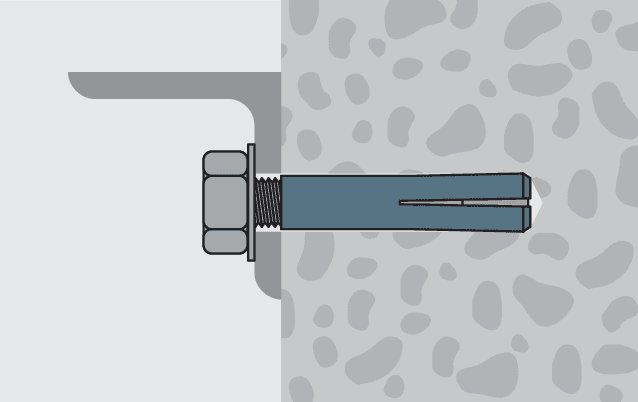

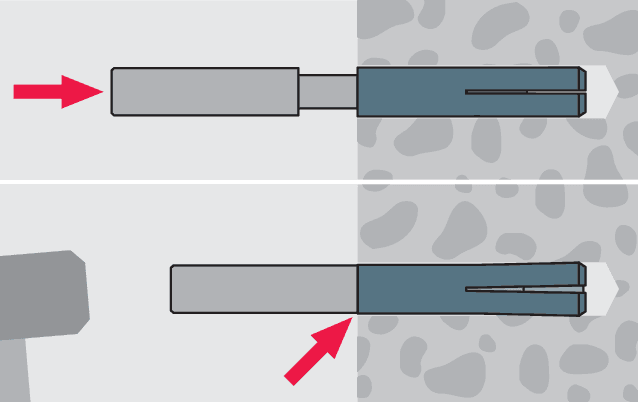

Установка

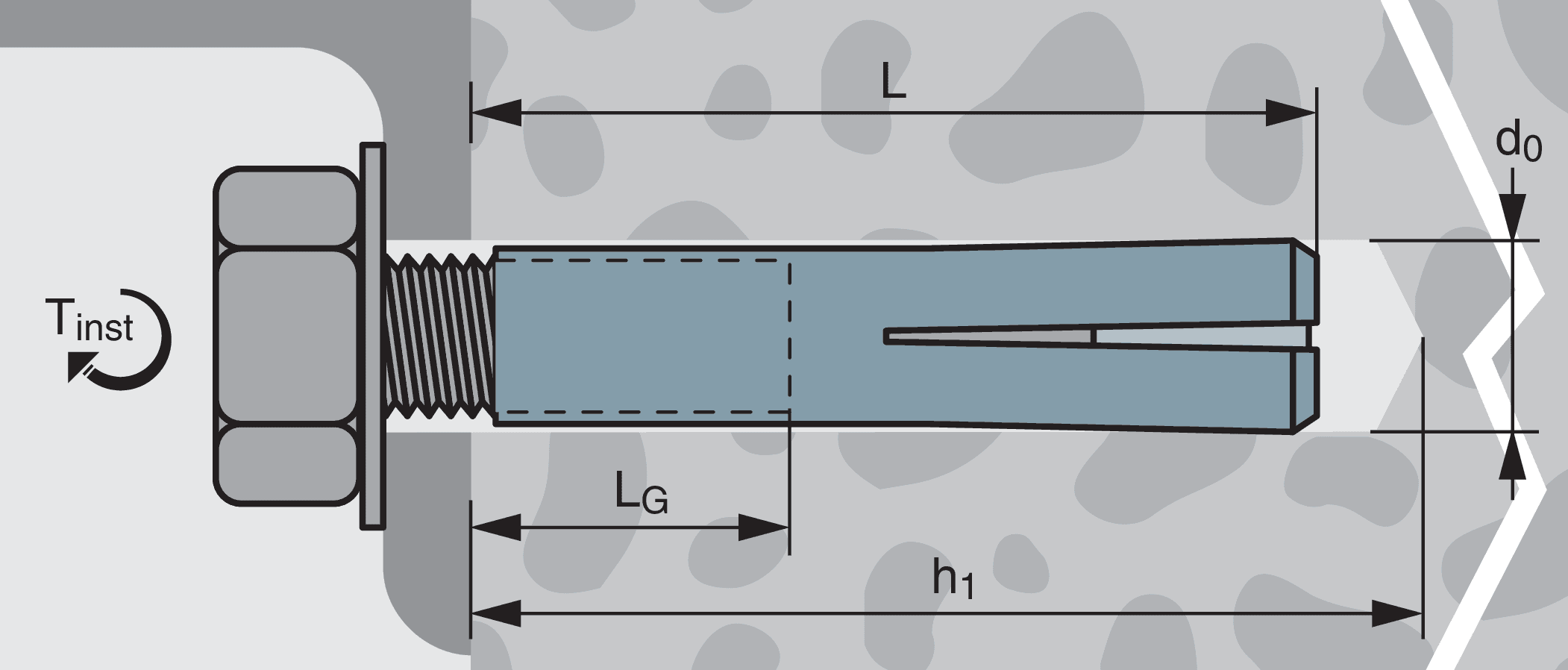

Технические данные
| Артикул | Диаметр анкера и бура d0, мм | Длина анкера L, мм | Глубина отверстия h1, мм | Резьба | Длина резьбы, LG, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 10040108 | 10 | 30 | 30 | M8 | 13 | 100 | |
| 10040110 | 12 | 40 | 40 | M10 | 15 | 50 | |
| 10040112 | 15 | 50 | 50 | M12 | 18 | 50 | |
| 10040112D | 16 | 50 | 50 | M12 | 18 | 50 | |
| 10040116 | 20 | 65 | 65 | M16 | 23 | 23 |
