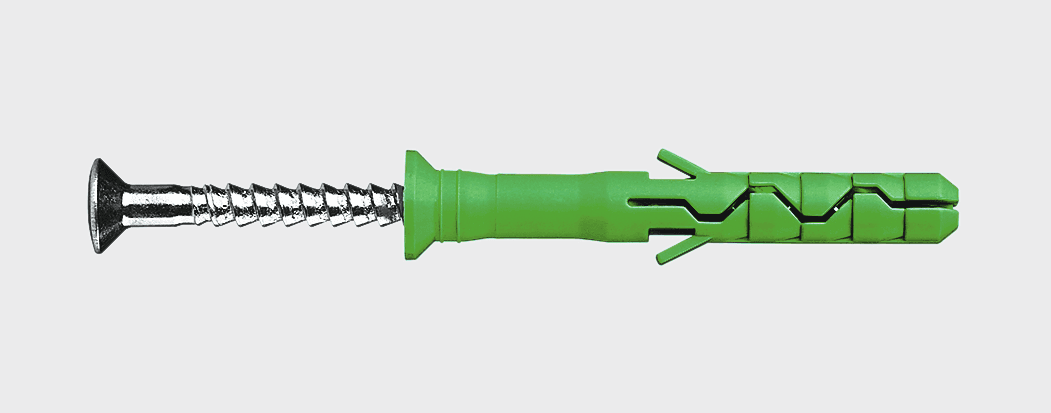

EDG-ECO Дюбель-гвоздь
Полнотелый кирпич
Природный камень
Бетон
Пустотелый кирпич
Свойства
- – Два типа бортиков: UK — потайной, LK — цилиндрический
- – Демонтируемый шуруп под насадку PZ2
- – Оцинкованный шуруп > 5 мкм
- – Быстрый монтаж с помощью молотка
- – Сквозной монтаж
Нагрузки
| Наименование дюбеля | Бетон B20/25 Вырыв, кН | Полнотелый кирпич Вырыв, кН |
|---|---|---|
| EDG-ECO | 5 | 0,20 |
| EDG-ECO | 6 | 0,35 |
| EDG-ECO | 8 | 0,56 |
Нагрузки рекомендуемые. Коэффициент безопасности 5. 1 кН ≈ 100 кг.

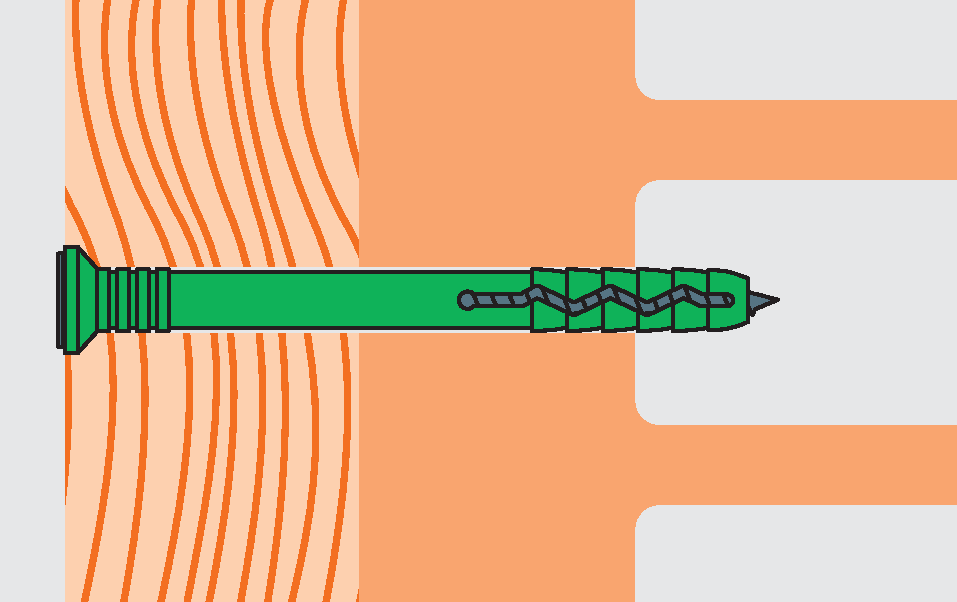

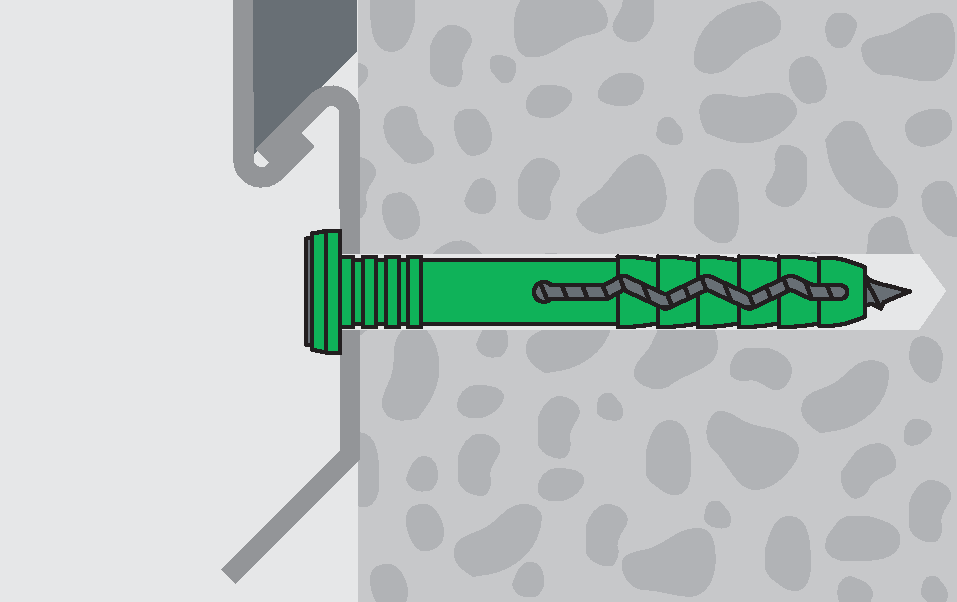

Применение
Крепление гипсокартонных перегородок, деревянных конструкций, плинтусов, стальных профилей, рам.

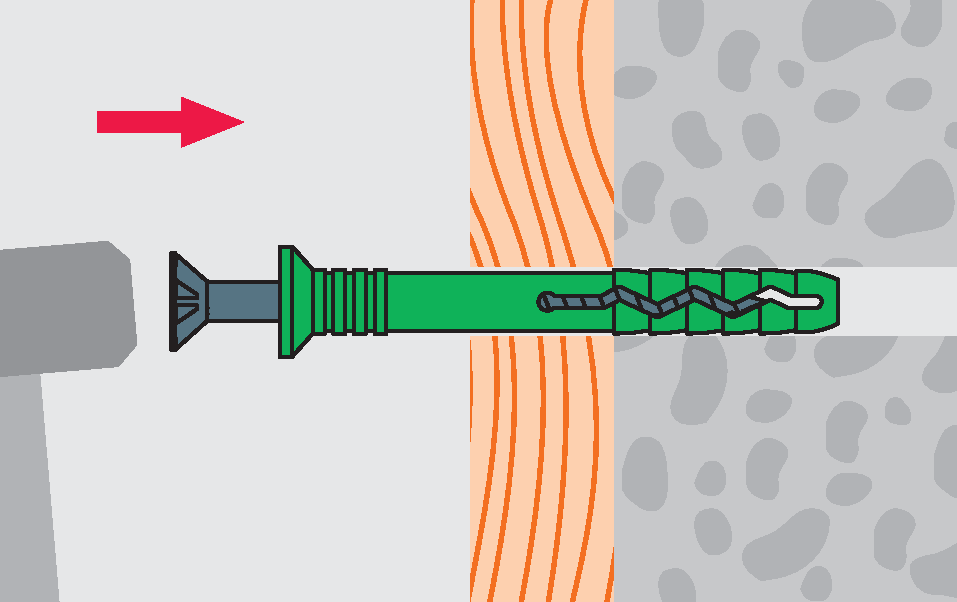

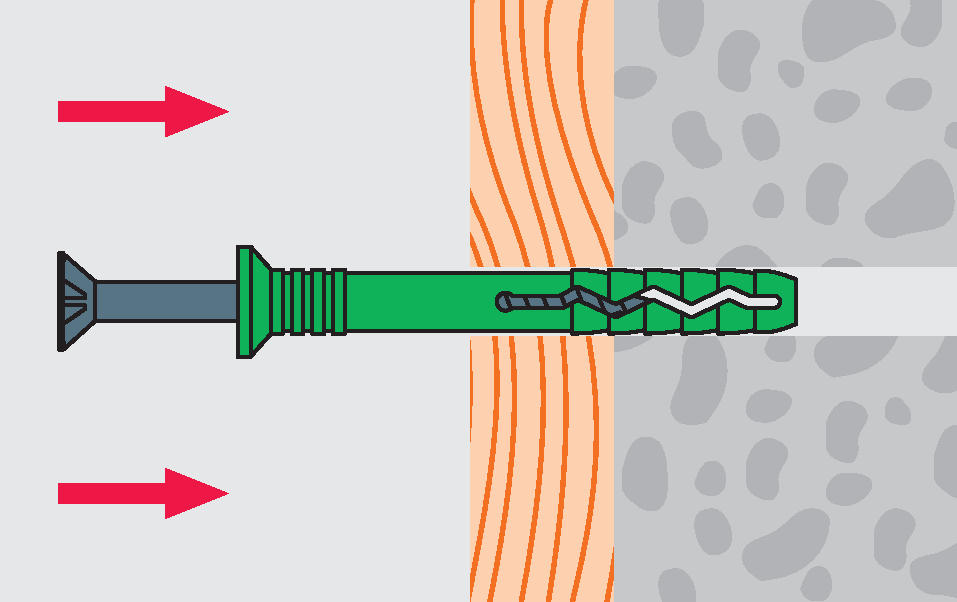

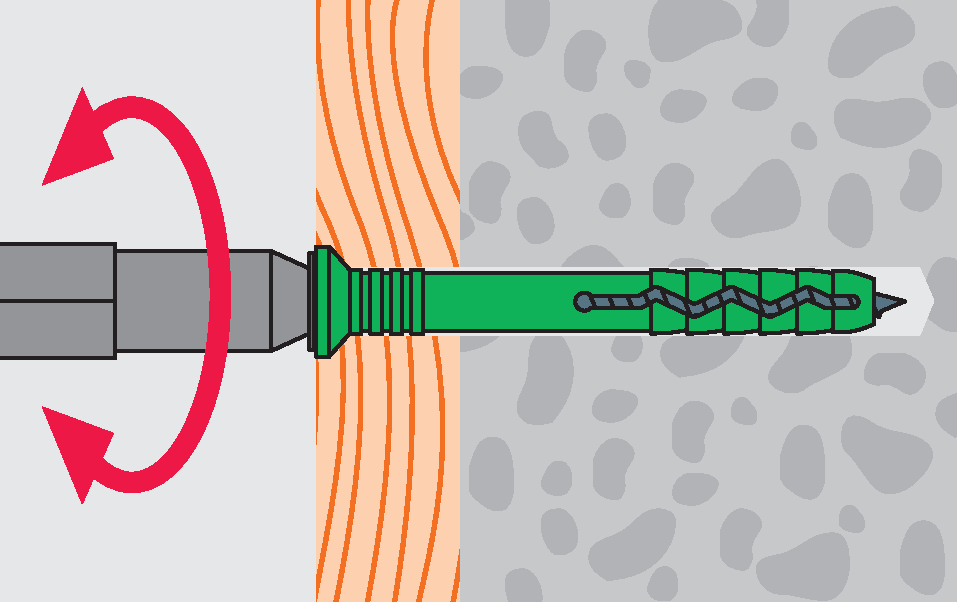

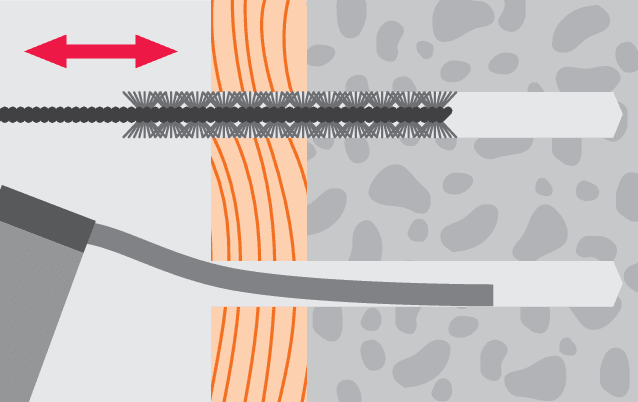

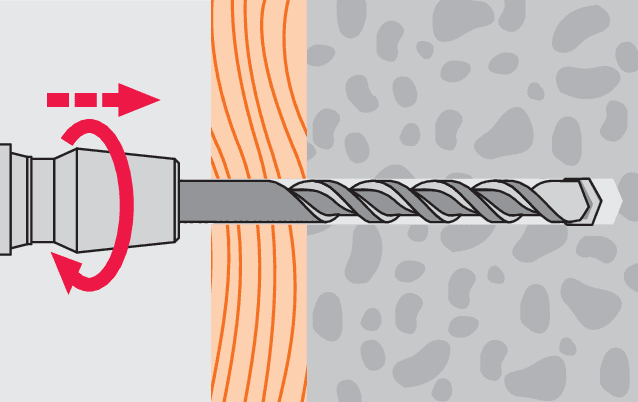

Установка

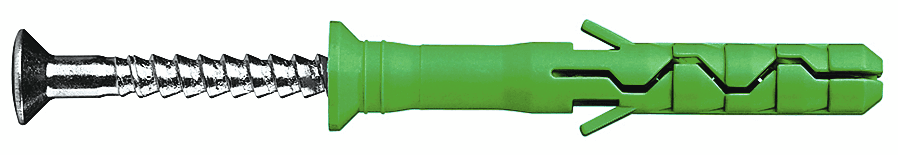

EDG-ECO UK Дюбель-гвоздь с потайным бортиком

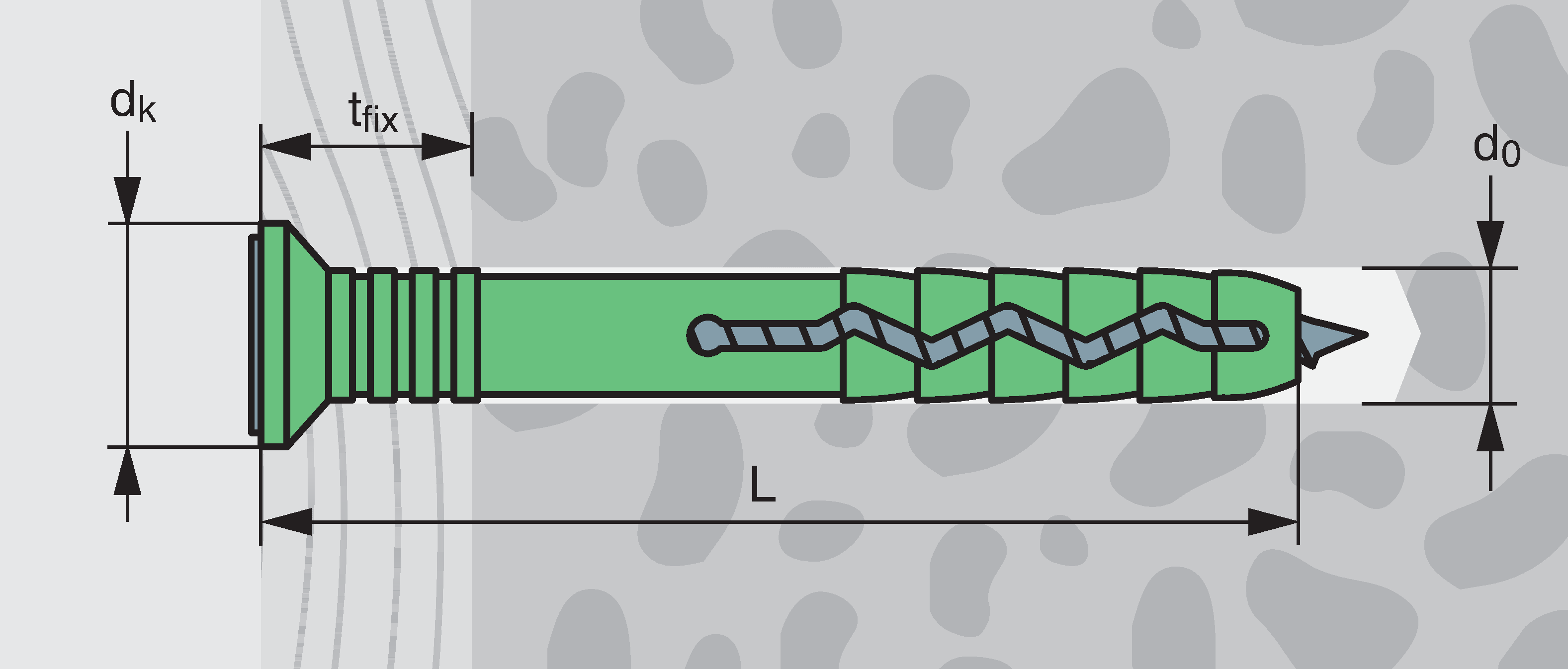

| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Диаметр бортика dk, мм | Полезная длина tfix, мм | Насадка | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| EDGUK06040 | 6 | 40 | 9 | 10 | PZ2 | 100 | |
| EDGUK06060 | 6 | 60 | 9 | 30 | PZ2 | 100 | |
| EDGUK06080 | 6 | 80 | 9 | 50 | PZ2 | 50 | |
| EDGUK08060 | 8 | 60 | 12 | 20 | PZ2 | 50 | |
| EDGUK08080 | 8 | 80 | 12 | 40 | PZ2 | 50 | |
| EDGUK08100 | 8 | 100 | 12 | 60 | PZ2 | 50 | |
| EDGUK08120 | 8 | 120 | 12 | 80 | PZ2 | 50 |

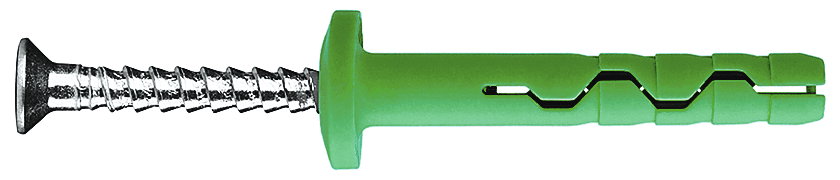

EDG-ECO LK Дюбель-гвоздь с цилиндрическим бортиком
| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Диаметр бортика dk, мм | Полезная длина tfix, мм | Насадка | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| EDGLK06040 | 6 | 40 | 12 | 10 | PZ2 | 100 | |
| EDGLK06060 | 6 | 60 | 12 | 30 | PZ2 | 100 | |
| EDGLK06080 | 6 | 80 | 12 | 50 | PZ2 | 50 |
