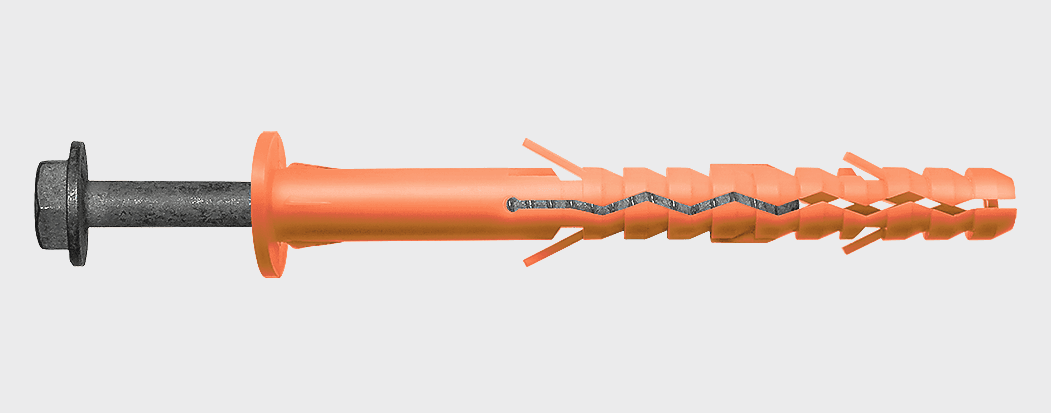

HDF-STBf Дюбель фасадный
Бетон
Полнотелый кирпич
Пустотелый кирпич
Газобетон
Свойства
- – Увеличенная рабочая зона
- – Изготовлен из высококачественного полиамида РА6
- – Отсутствие контактной коррозии благодаря широкому бортику
- – Сквозной монтаж
- – Комплектуется шурупом с термодиффузионным покрытием (ТДЦ)\
- – Возможна комплектация с оцинкованным шурупом, нержавеющим шурупом , шурупом с покрытием Magni

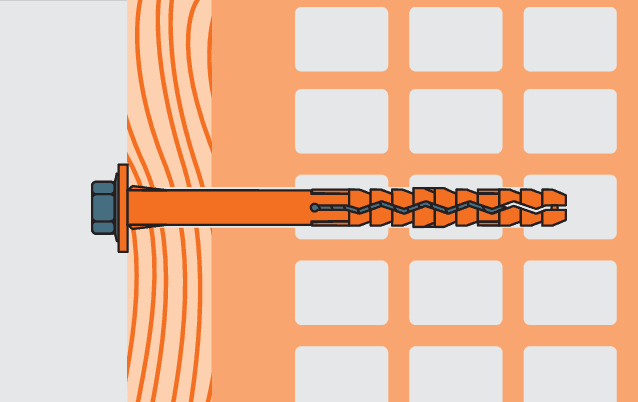

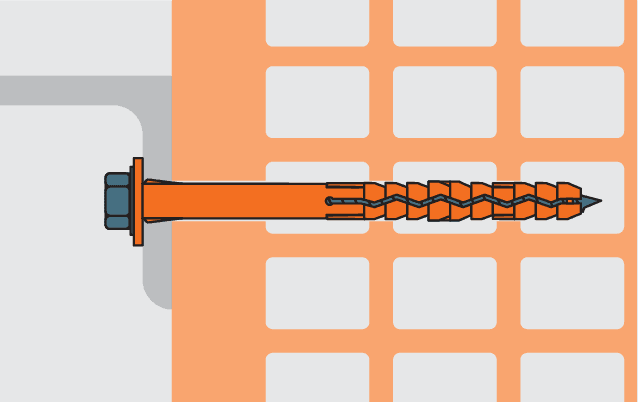

Применение
Фасадные и кровельные подконструкции, вентилируемые фасады, металлические профили, общестроительные работы.
Нагрузки
| Наименование дюбеля | Бетон С20/25 Вырыв, кН | Полнотелый кирпич Вырыв, кН | Пустотелый кирпич Вырыв, кН | Ячеистый бетон Вырыв, кН |
|---|---|---|---|---|
| HDF 10 | 5,80 | 1,27 | 0,97 | 0,38 |
Внимание! Сверление без удара в пустотелом кирпиче и ячеистом бетоне.

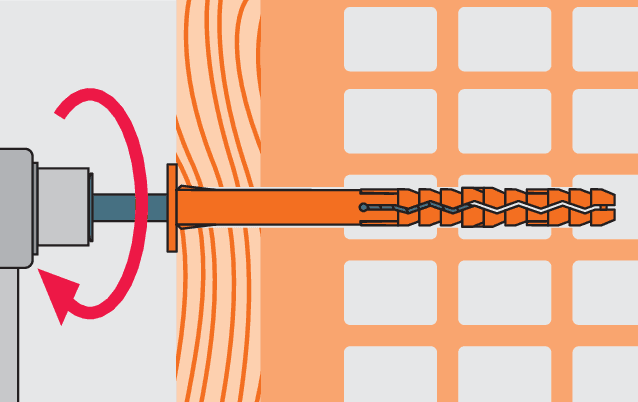

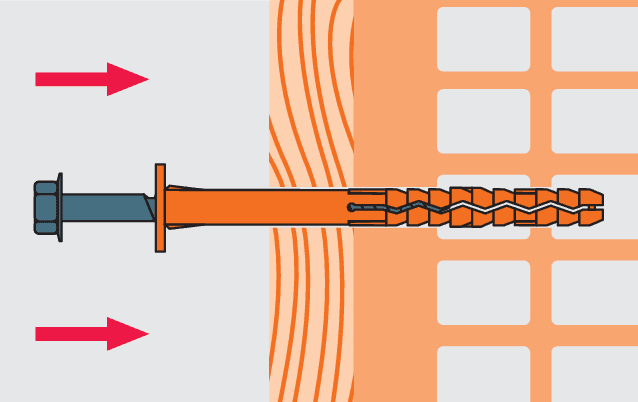

Установка

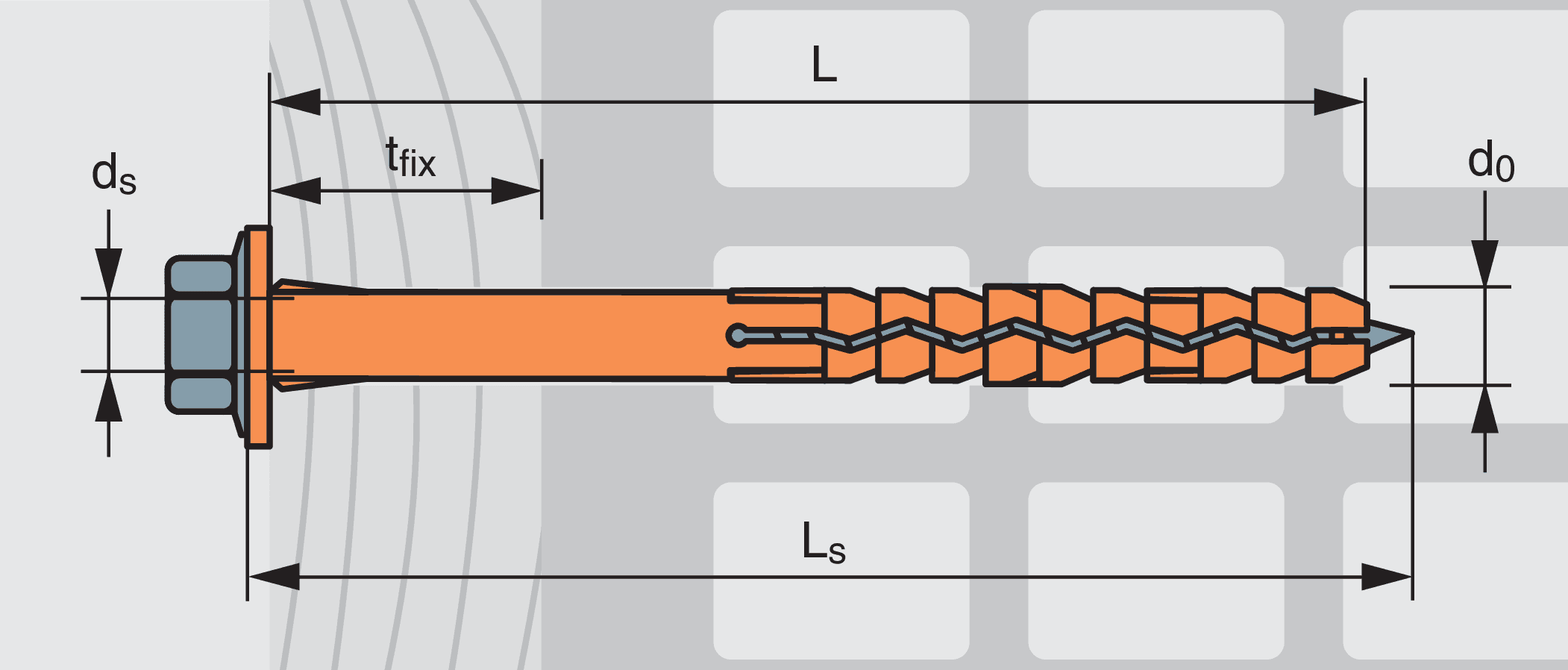

Технические данные
| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Полезная длина tfix, мм | Диаметр шурупа ds, мм | Длина шурупа Ls, мм | Насадка | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|---|
| HDFSTBF10085 | 10 | 85 | 15 | 7 | 90 | SW13 | 100 | |
| HDFSTBF10100 | 10 | 100 | 30 | 7 | 105 | SW13 | 100 | |
| HDFSTBF10115 | 10 | 115 | 45 | 7 | 115 | SW13 | 100 | |
| HDFSTBF10135 | 10 | 135 | 65 | 7 | 135 | SW13 | 100 | |
| HDFSTBF10160 | 10 | 160 | 90 | 7 | 160 | SW13 | 100 |
