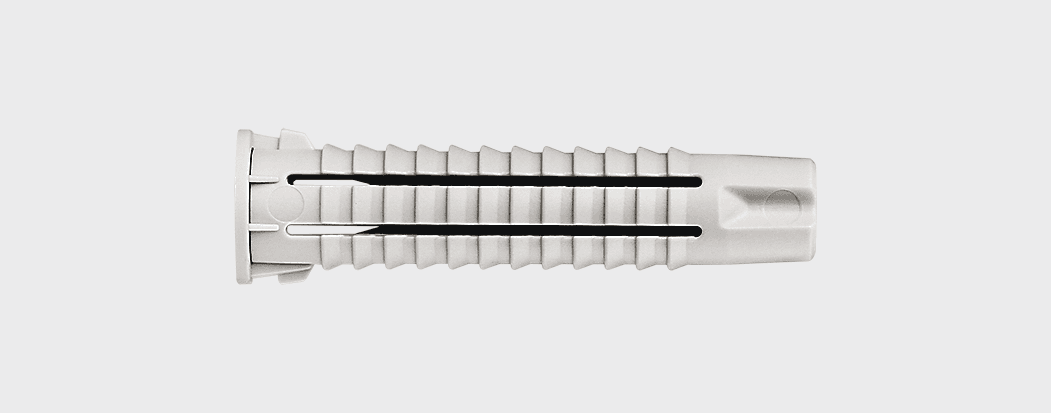

HDU / HDUL Дюбель универсальный

Бетон

Природный камень

Полнотелый кирпич

Пустотелый кирпич

Гипсокартон

Газобетон

Свойства

– Может использоваться с шурупами для дерева, ДСП
– Для использования во всех видах строительных материалов
– Контролируемая глубина установки благодаря бортику

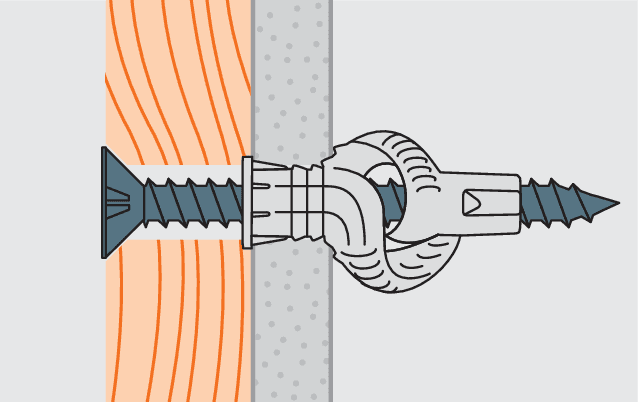

– В пустотелых и листовых материалах скручивается в узел
– Изготовлен из высококачественного полиамида РА6
– Предварительный монтаж

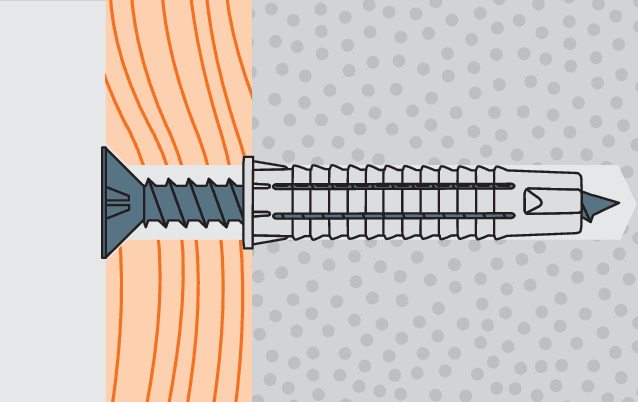

Применение

Крепление светильников, кронштейнов, стальных профилей, электроустановочных изделий, общестроительные работы.

Нагрузки

Наименование дюбеля	Бетон B20/25 Вырыв, кН	Ячеистый бетон Вырыв, кН	Гипсокартон Вырыв, кН	Пустотелый кирпич Вырыв, кН
HDU N 5	0,1	0,02	0,05	0,07
HDU N 6	0,2	0,05	0,10	0,15
HDU N 6 L	0,2	0,05	0,10	0,15
HDU N 8	0,4	0,10	0,10	0,20
HDU N 10	0,6	0,20	0,10	0,30

Показатели действительны при использовании шурупов для дерева максимального диаметра. Нагрузки рекомендуемые. Коэффициент безопасности 5. 1 кН ≈ 100 кг.

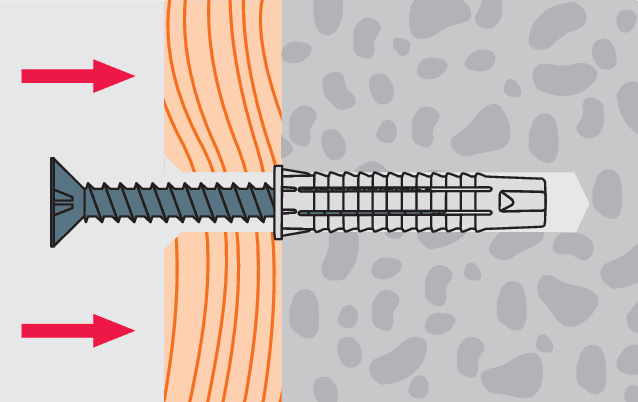

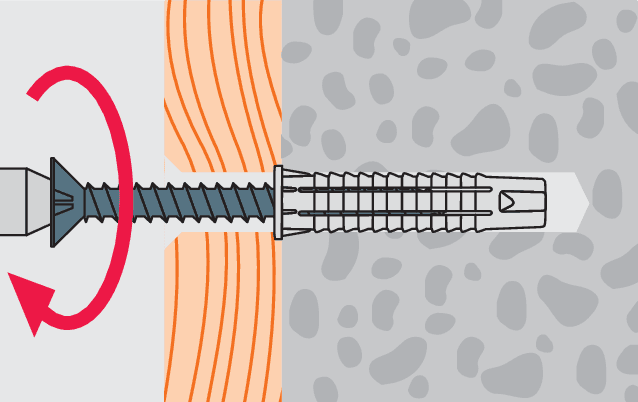

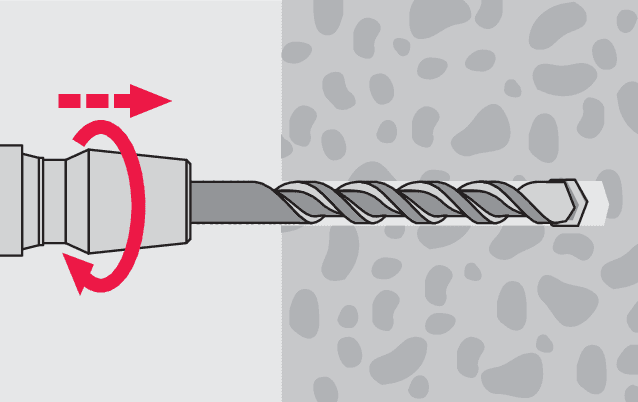

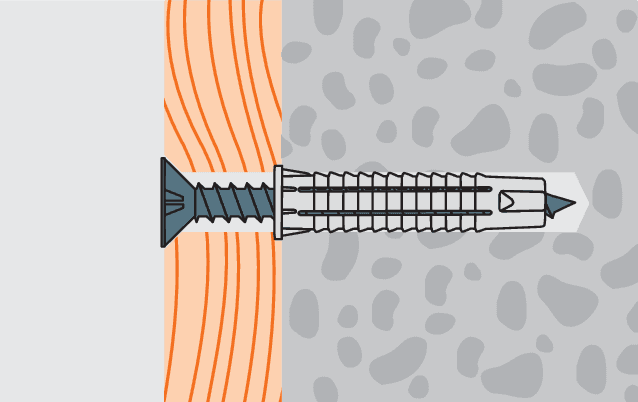

Установка

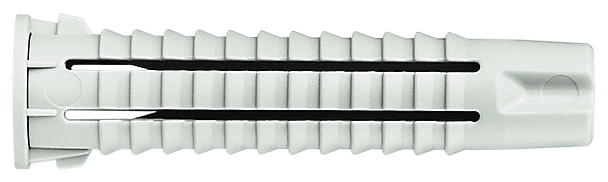

HDU Дюбель универсальный

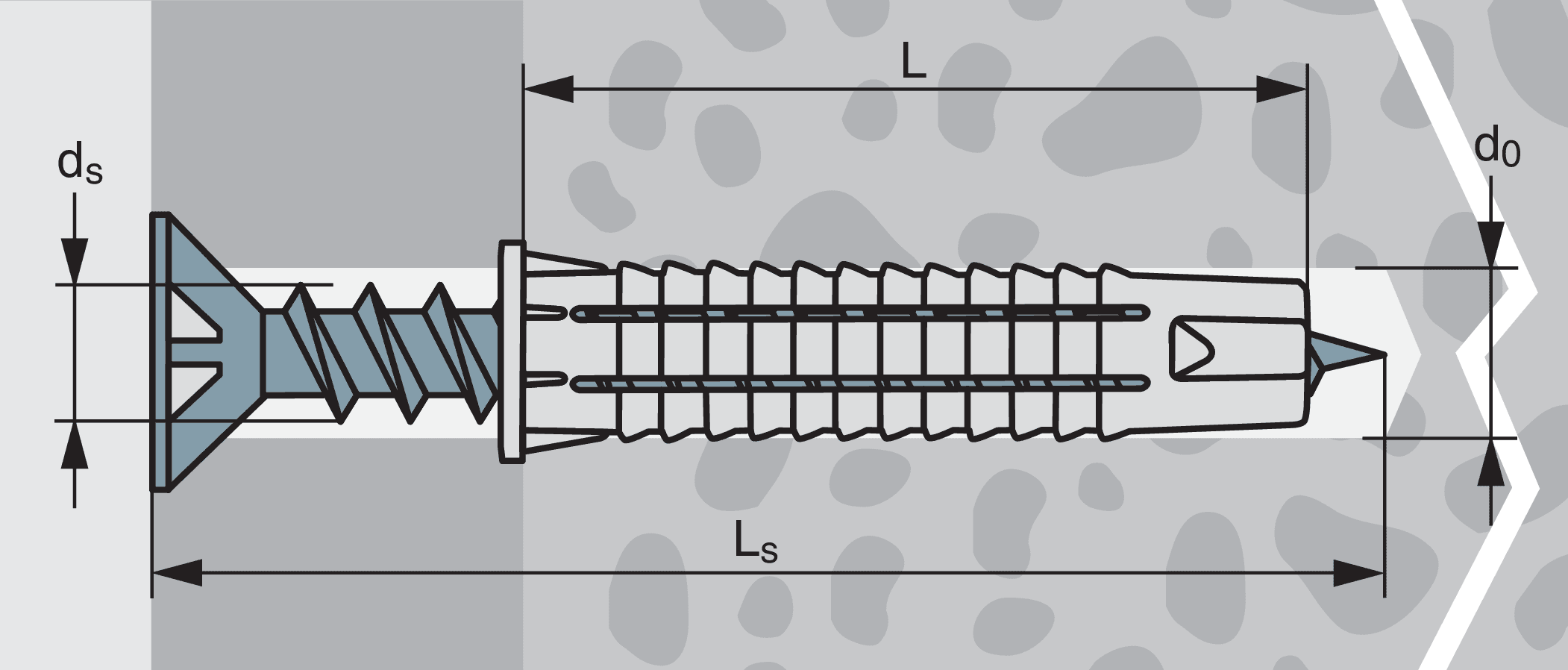

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Кол-во в упаковке, шт
HDU0525	5	25	2,5–4,0	500
HDU0630	6	30	3,0–4,5	200
HDU0840	8	40	4,0–6,0	200
HDU1060	10	60	6,0–8,0	100

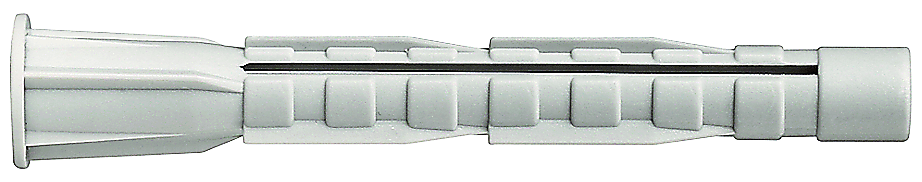

HDUL Дюбель универсальный длинный

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Кол-во в упаковке, шт	Кол-во, шт.	Заказ
HDU0650L	6	50	4,0–4,5	200

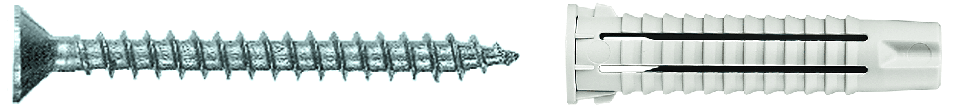

HDU-S / HDUL-S Дюбель универсальный с шурупом с потайной головкой

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Длина шурупа L_S, мм	Насадка	Кол-во в упаковке, шт
HDUS0525	5	25	3.5	35	PZ2	500
HDUS0630	6	30	4	40	PZ2	200
HDUS0650L	6	50	4	60	PZ2	200
HDUS0840	8	40	5	50	PZ2	100
HDUS1060	10	60	6	70	PZ3	100

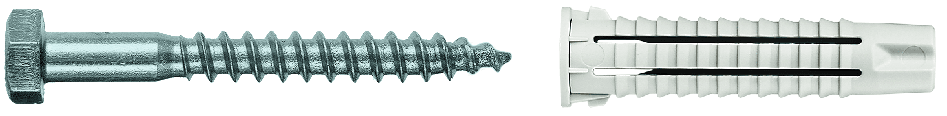

HDU-SS Дюбель универсальный с шурупом с шестигранной головкой

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Длина шурупа L_S, мм	Насадка	Кол-во в упаковке, шт	Кол-во, шт.	Заказ
HDUSS1060	10	60	6	70	SW10	100
