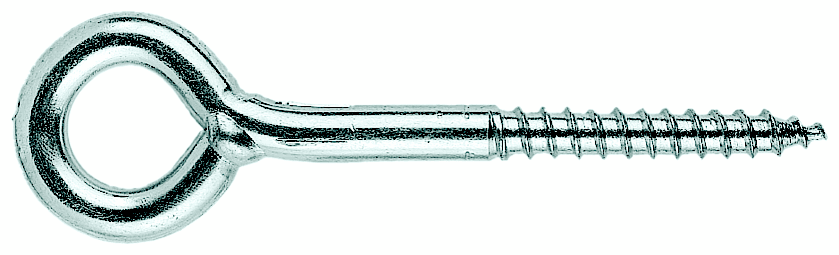

HGD / HGV Крепление строительных лесов

Бетон

Природный камень

Полнотелый кирпич

Пустотелый кирпич

Свойства

– Сварное соединение (для HGV), гарантирует безопасность крепления в соответствие с DIN 4420
– Разметка глубины установки для правильного монтажа (для HGV)

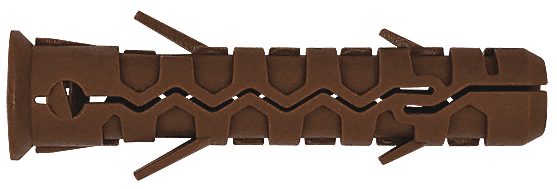

– Дюбель HGD изготовлен из высококачественного полиамида
– Предварительный монтаж

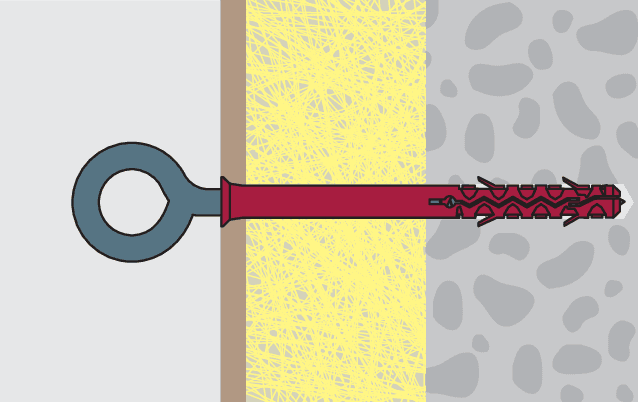

Крепление строительных лесов, крепление тросов.

Наименование дюбеля	Бетон B25 Вырыв, кН	Полнотелый кирпич, Вырыв, кН	Пустотелый кирпич, Вырыв, кН
HGD	5,0	4,5	1,5

Нагрузки рекомендуемые. Коэффициент безопасности 3. 1 кН ≈ 100 кг.

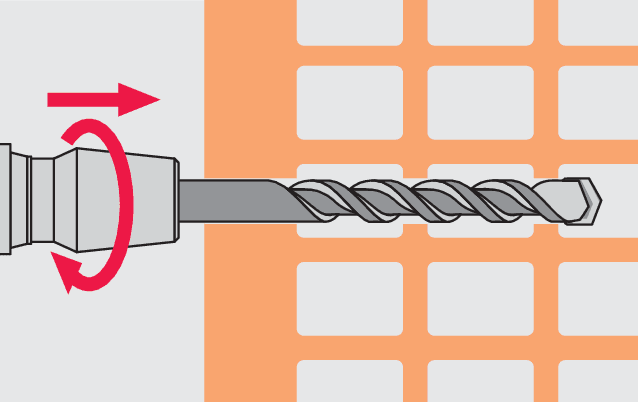

В пустотелом кирпиче и ячеистом бетоне, сверление без удара.

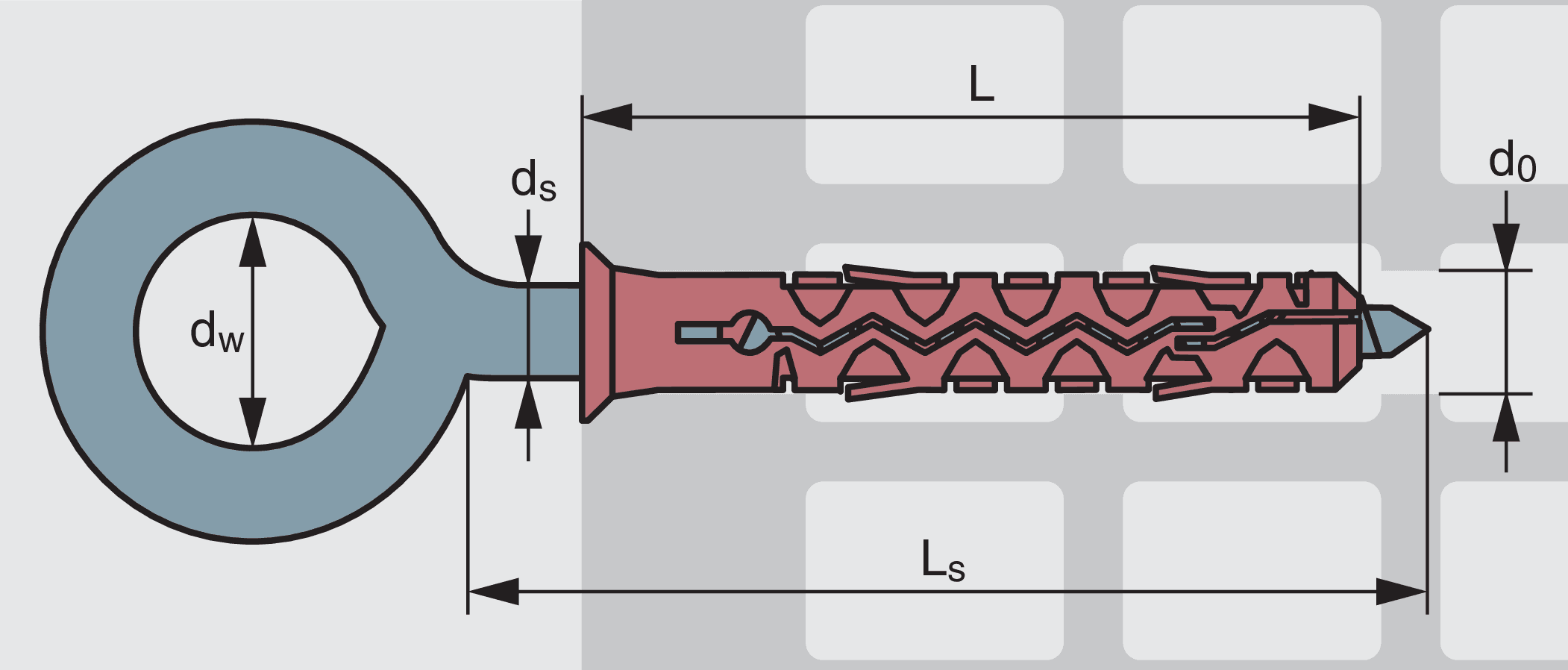

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Длина шурупа L_S, мм	Кол-во в упаковке, шт
HGD1407	14	70	12	90–500	50
HGD1410	14	100	12	120–500	50
HGD1414	14	140	12	160–500	25

Артикул	Диаметр d_S, мм	Длина L_S, мм	Полезная длина, мм	Диаметр отверстия d_w , мм	Кол-во в упаковке, шт
HGV1209	12	90	15	23	25
HGV1212	12	120	45	23	25
HGV1216	12	160	85	23	25
HGV1219	12	190	115	23	20
HGV1223	12	230	155	23	10
HGV1230	12	300	225	23	10
HGV1235	12	350	275	23	10
HGV1245	12	450	375	23	10
HGV1250	12	500	425	23	10

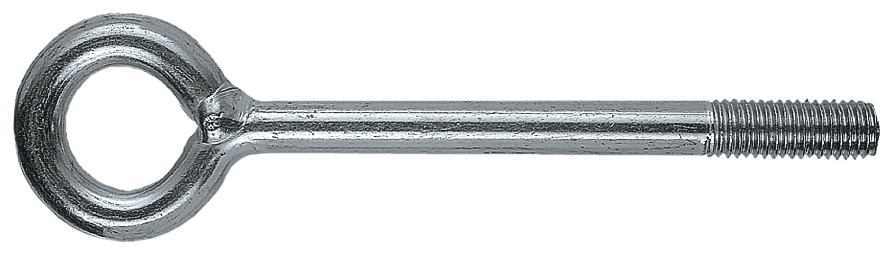

Артикул	Диаметр d_S, мм	Длина L_S, мм	Полезная длина, мм	Диаметр отверстия d_w, мм	Резьба, мм	Кол-во в упаковке, шт
HGVM12080	12	80	65	23	12	25
HGVM12100	12	100	85	23	12	25
HGVM12120	12	120	105	23	12	25
HGVM12160	12	160	145	23	12	10
HGVM12190	12	190	175	23	12	10
HGVM12230	12	230	215	23	12	10

Применение с забивным анкером HSA М12 по DIN 4420
