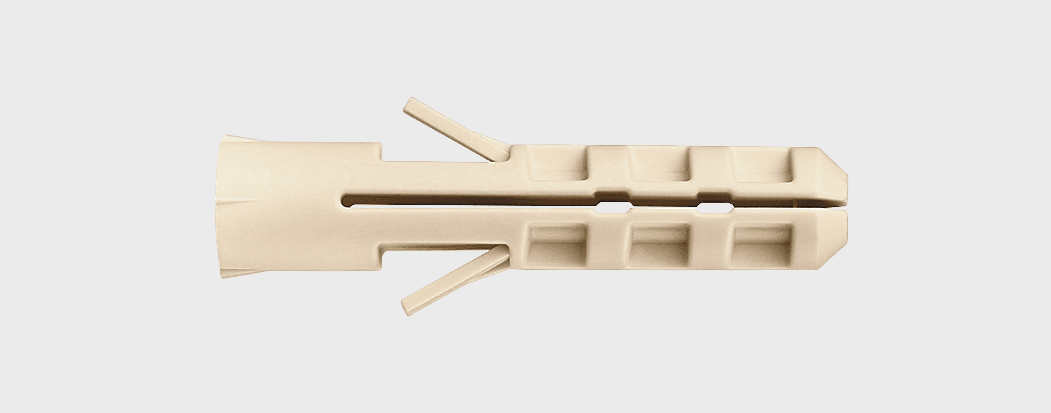

HND / HNDL Дюбель нейлоновый

Бетон

Керамзитобетон

Полнотелый кирпич

Пустотелый кирпич

Газобетон

Природный камень

Свойства

– HND применяется в полнотелых материалах (бетон, кирпич, природный камень), предварительный монтаж
– HNDL может использоваться в пористых основаниях (пеноблок, газобетон, керамзитобетон), предварительный и сквозной монтаж
– Используется для наружных и внутренних работ
– Нейлон обеспечивает широкий диапазон рабочих температур от –40 до +80 °C
– Надежное крепление легких и средних конструкций

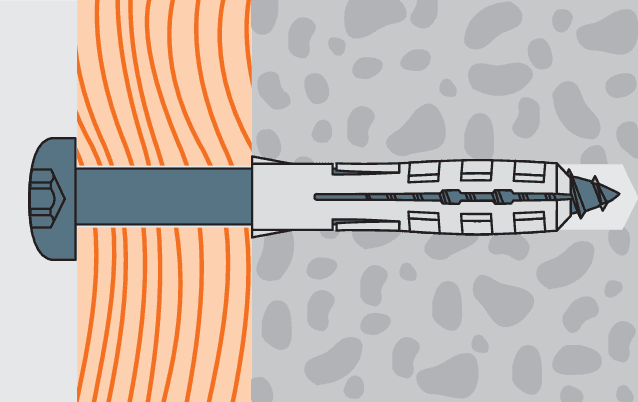

Применение

Крепление предметов домашнего интерьера, коммуникаций, систем видеонаблюдения, датчиков сигнализаций и т.д.

Нагрузки

Наименование дюбеля	Бетон B20/25 Вырыв, кН	Полнотелый кирпич Вырыв, кН	Ячеистый бетон Вырыв, кН
HND4	2,2	0,1	0,02
HND5	0,3	0,2	0,04
HND6	0,4	0,3	0,06
HND6L	0,4	0,3	0,10
HND8	0,6	0,5	0,09
HND8L	0,6	0,5	0,20
HND10	1,0	0,7	0,20
HND10L	1,0	0,7	0,30
HND12	1,5	1,0	0,33
HND12L	1,5	1,0	0,40
HND14	2,5	1,2	0,42
HND14L	2,5	1,2	0,50

Показатели действительны при использовании шурупов для дерева максимального диаметра. Нагрузки рекомендуемые. Коэффициент безопасности 5. 1 кН ≈ 100 кг.

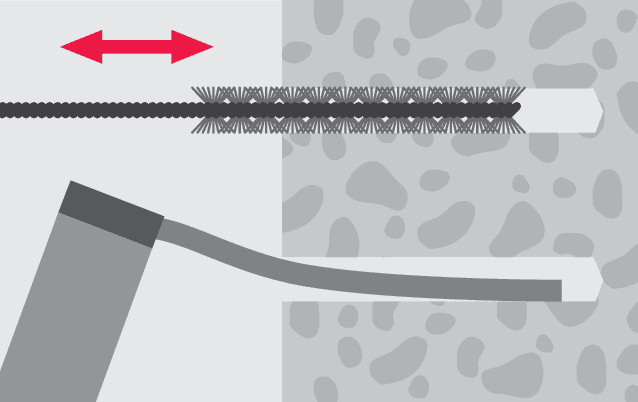

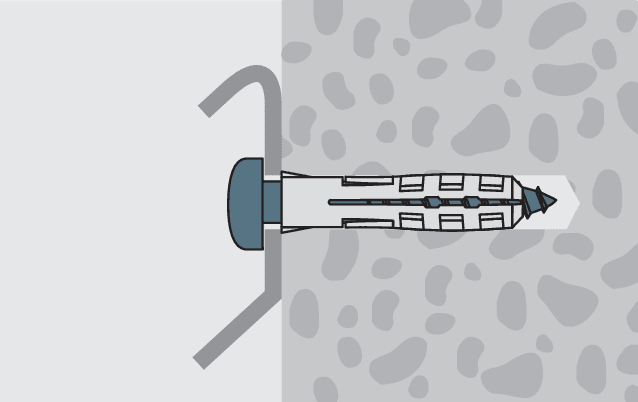

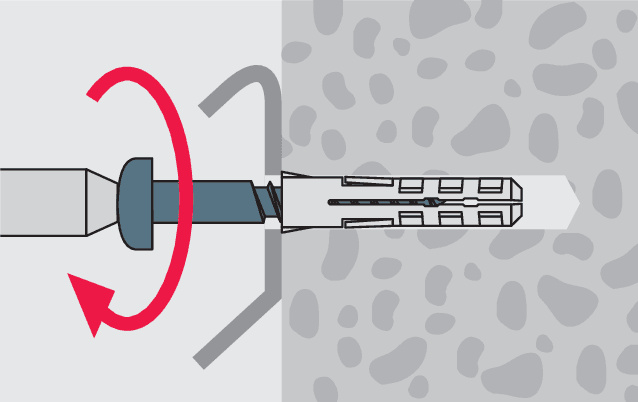

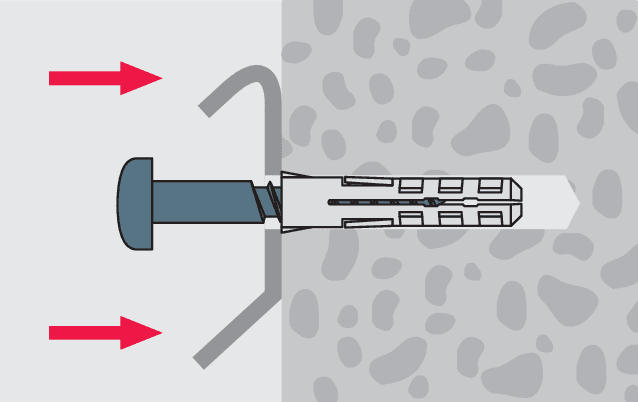

Установка

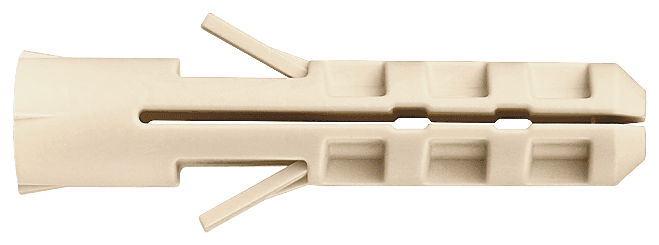

HND Дюбель нейлоновый

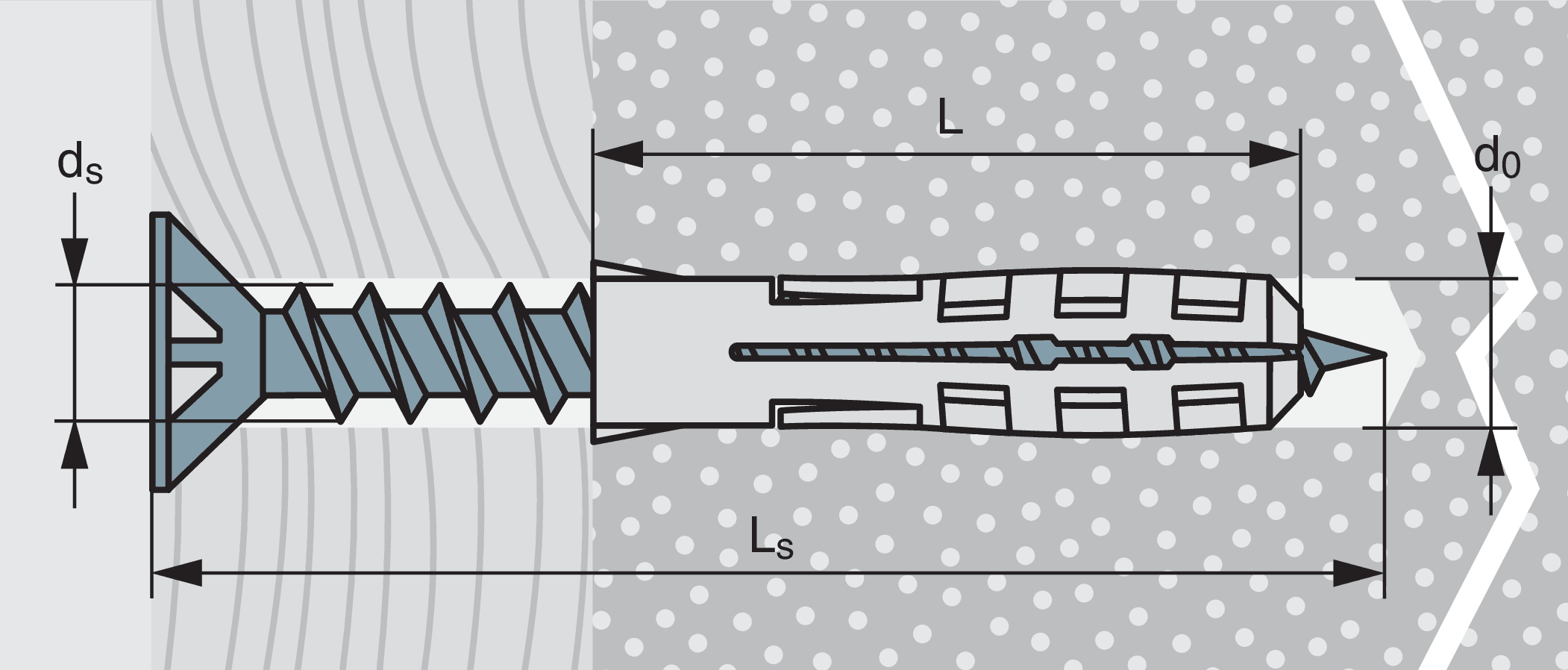

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Кол-во в упаковке, шт
HND04020	4	20	2,5–3,0	500
HND05025	5	25	2,5–4,0	500
HND06030	6	30	3,5–5,0	200
HND08040	8	40	4,5–6,0	200
HND10050	10	50	6,0–8,0	100
HND12060	12	60	8,0–10,0	50
HND14070	14	70	10,0–12,0	50

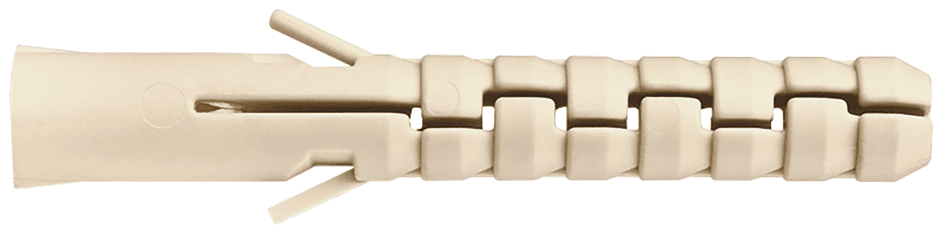

HNDL Дюбель нейлоновый длинный

Артикул	Диаметр дюбеля и бура d₀, мм	Длина дюбеля L, мм	Диаметр шурупа d_S, мм	Кол-во в упаковке, шт
HND06050L	6	50	3,5–5,0	30
HND08065L	8	65	4,5–6,0	100
HND10080L	10	80	6,0–8,0	50
HND120100L	12	100	8,0–10,0	50
HND140100L	14	100	10,0–12,0	50
