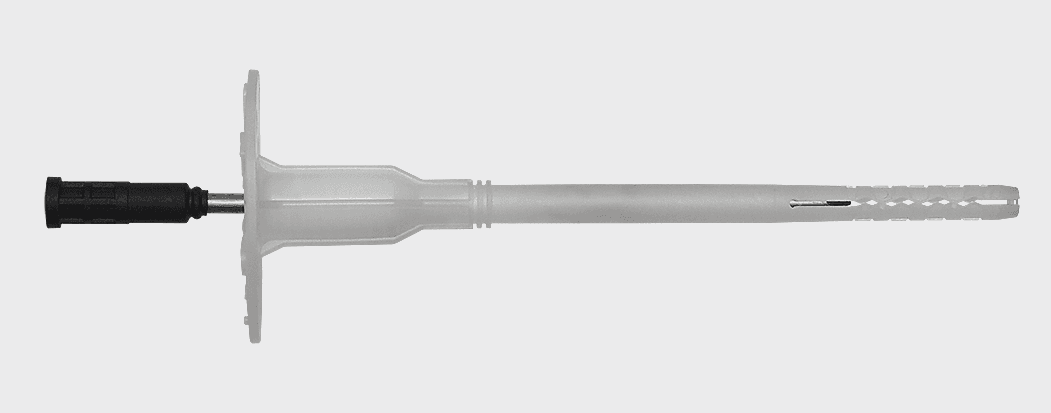

TDL8МТ / TDL10МТ Дюбель с металлическим гвоздём с увеличенной термоголовкой
Бетон
Полнотелый кирпич
Природный камень
Пустотелый кирпич
Газобетон
Свойства
- – Соответствует ГОСТ Р 58359
- – Ограничитель глубины установки дюбеля для работы с «мягкой» теплоизоляцией
- – Удлиненная термоголовка 35 мм, эффективная высота термоголовки 25 мм
- – Тарельчатый элемент: ударостойкий блок-сополимер полипропилена (PP) или сополимер полиэтилена высокой плотности (PE)
- Распорный элемент: углеродистая оцинкованная сталь, покрытие ≥ 10 мкм
- Термоголовка: стеклонаполненный полиамид (РА)

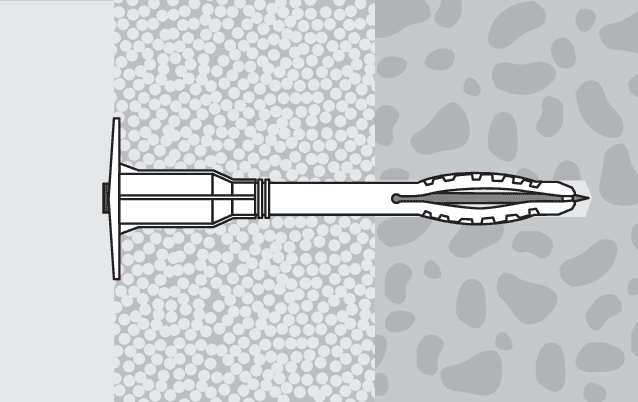

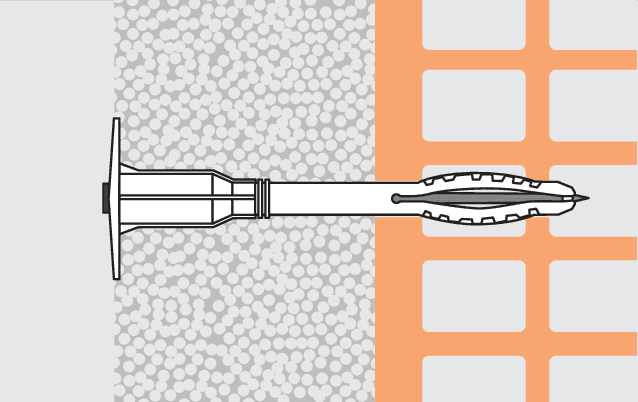

Применение
Для крепления теплоизоляционных материалов к ограждающим конструкциям. Рекомендовано для штукатурных фасадов и фасадов с вентилируемым воздушным зазором.
Нагрузки
| Наименование дюбеля | Бетон B25 Вырыв, кН | Полнотелый кирпич M150 Вырыв, кН | Пустотелый кирпич M150 Вырыв, кН | Керамзито бетон М100 Вырыв, кН | Ячеистый бетон B2,5 Вырыв(1), кН |
|---|---|---|---|---|---|
| TDL8МТ | 0,32 | 0,33 | 0,22 | 0,25 | 0,20 |
| TDL10МТ | 0,40 | 0,36 | 0,25 | 0,31 | 0,29 |
Нагрузки рекомендуемые из Технического свидетельства. 1 кН ≈ 100 кг.

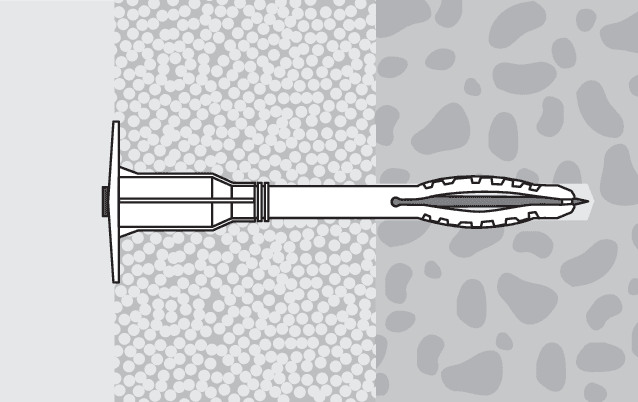

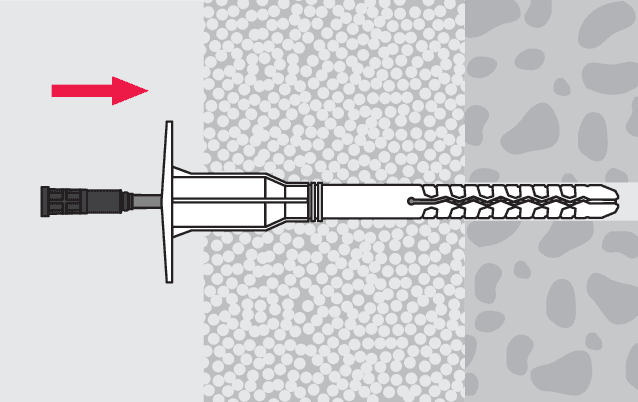

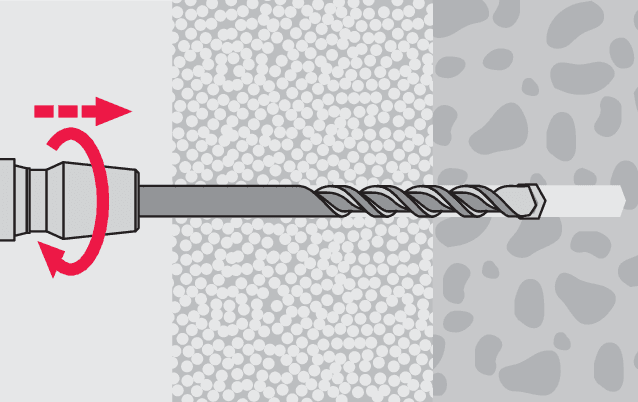

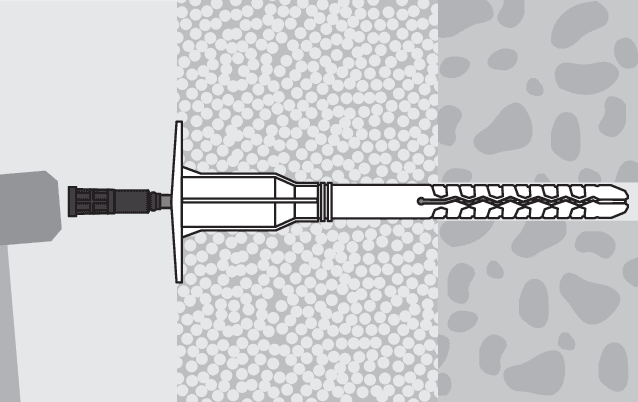

Установка
TDL8МТ Дюбель с металлическим гвоздём с увеличенной термоголовкой

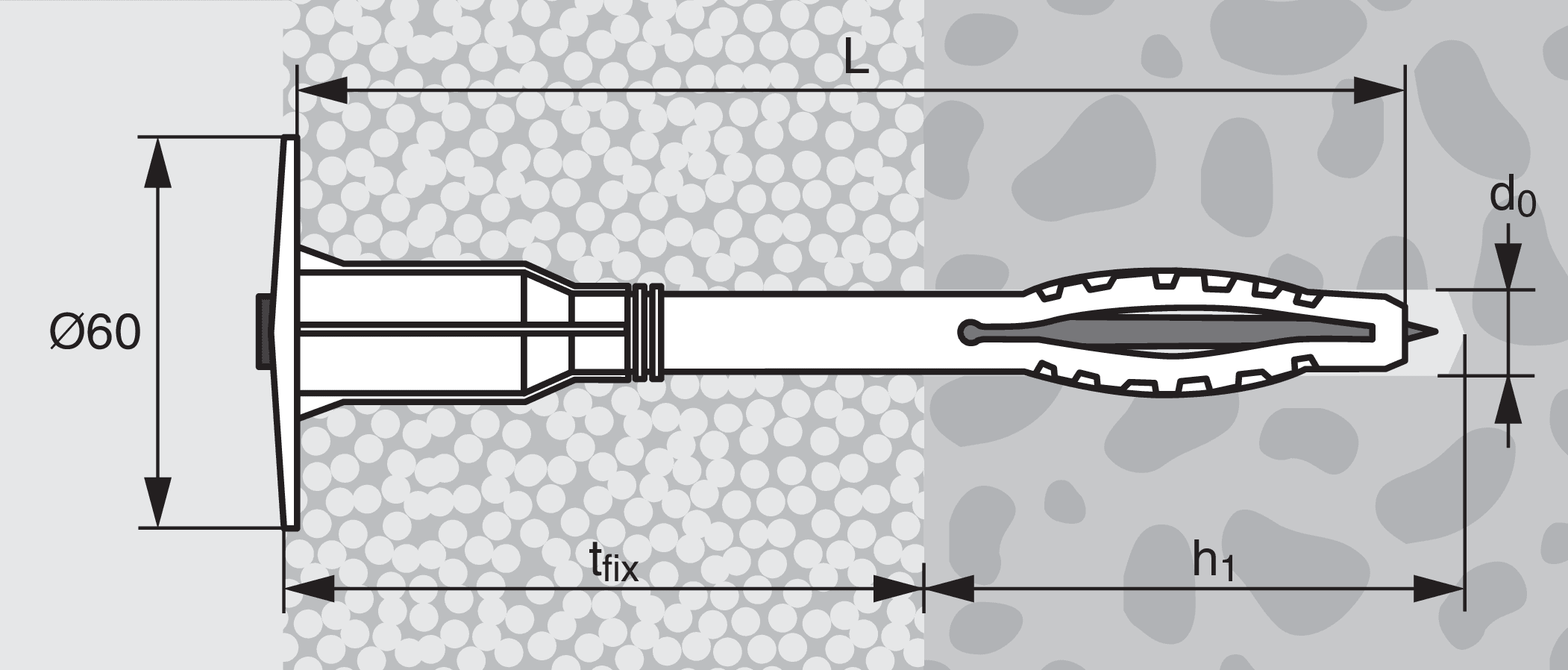

| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Макс. толщина изоляции tfix, мм | Глубина отверстия (1) h1, мм | Кол-во в упаковке, шт | Кол-во, шт. | Заказ |
|---|---|---|---|---|---|---|---|
| TDL08MT110 | 8 | 110 | 85 | 35 | 500 | ||
| TDL08MT130 | 8 | 130 | 105 | 35 | 500 | ||
| TDL08MT150 | 8 | 150 | 125 | 35 | 250 | ||
| TDL08MT170 | 8 | 170 | 145 | 35 | 250 | ||
| TDL08MT190 | 8 | 190 | 165 | 35 | 250 | ||
| TDL08MT210 | 8 | 210 | 185 | 35 | 250 | ||
| TDL08MT250 | 8 | 250 | 225 | 35 | 250 | ||
| TDL08MT280 | 8 | 280 | 255 | 35 | 200 | ||
| TDL08MT300 | 8 | 300 | 275 | 35 | 200 |
1) Для минимальной глубины установки 25 мм.

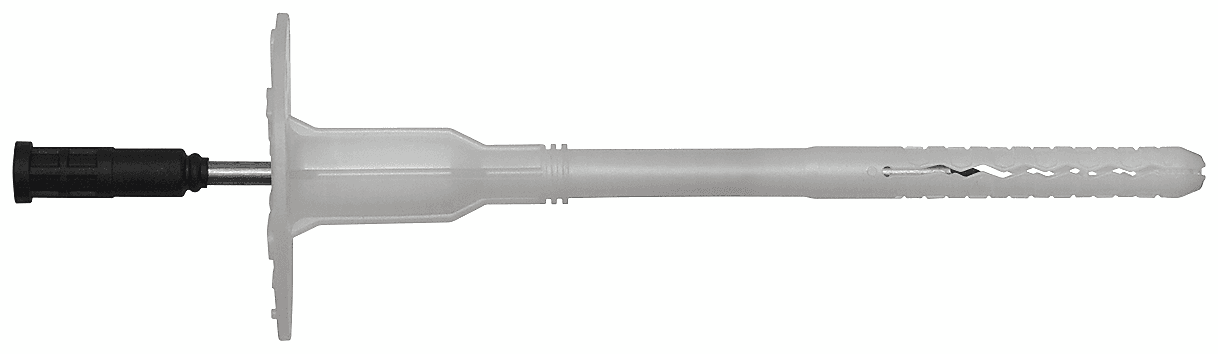

TDL10МТ Дюбель с металлическим гвоздём с увеличенной термоголовкой
| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Макс. толщина изоляции tfix, мм | Глубина отверстия(1) h1, мм | Кол-во в упаковке, шт | Кол-во, шт. | Заказ |
|---|---|---|---|---|---|---|---|
| TDL10MT14042 | 10 | 140 | 115 | 35 | 250 | ||
| TDL10MT16042 | 10 | 160 | 135 | 35 | 250 | ||
| TDL10MT18042 | 10 | 180 | 155 | 35 | 250 | ||
| TDL10MT20042 | 10 | 200 | 175 | 35 | 250 | ||
| TDL10MT22042 | 10 | 220 | 195 | 35 | 250 | ||
| TDL10MT26042 | 10 | 260 | 235 | 35 | 250 | ||
| TDL10MT30042 | 10 | 300 | 275 | 35 | 200 |
1) Для минимальной глубины установки 25 мм.
