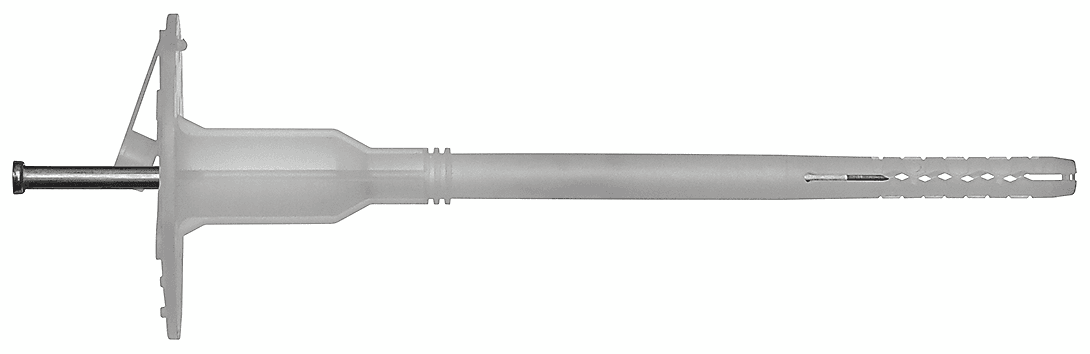

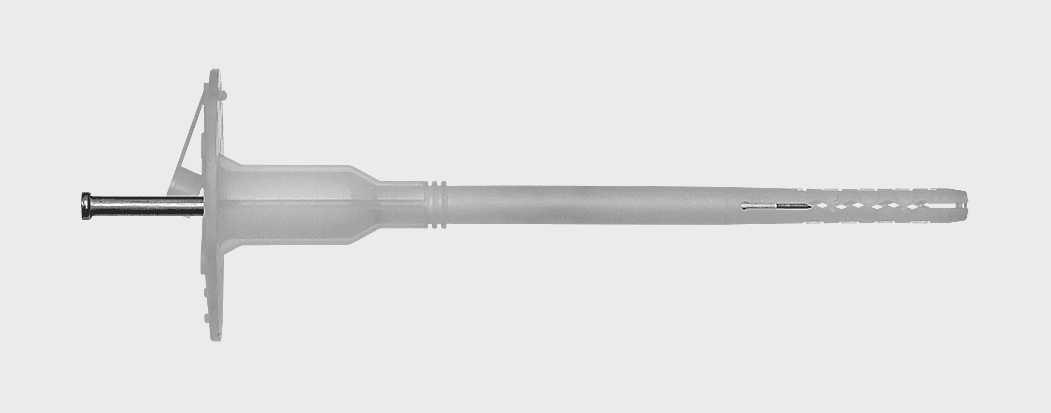

TDZ10M Дюбель с металлическим гвоздём с заглушкой
Бетон
Полнотелый кирпич
Природный камень
Пустотелый кирпич
Газобетон
Свойства
- – Ограничитель глубины установки дюбеля для работы с «мягкой» теплоизоляцией
- – Заглушка для изоляции распорного элемента снижает эффект «мостика холода»
- – Тарельчатый элемент: ударостойкий блок-сополимер полипропилена (PP) или сополимер полиэтилена высокой плотности (PE)
- Распорный элемент: углеродистая оцинкованная сталь, покрытие ≥ 10 мкм

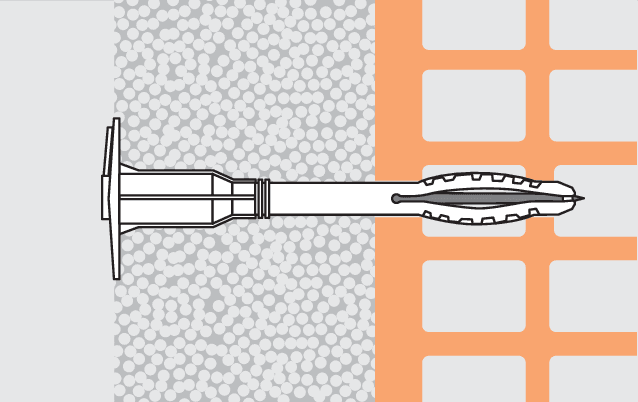

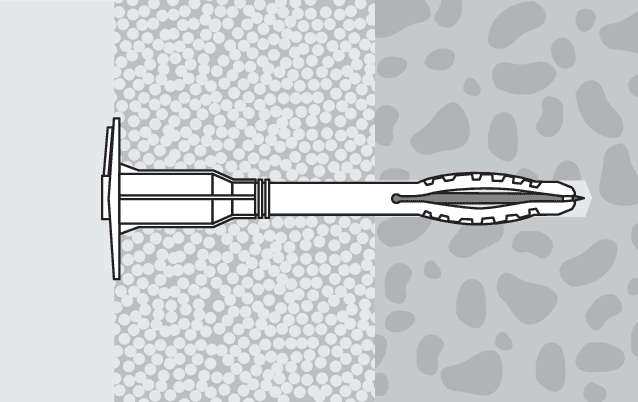

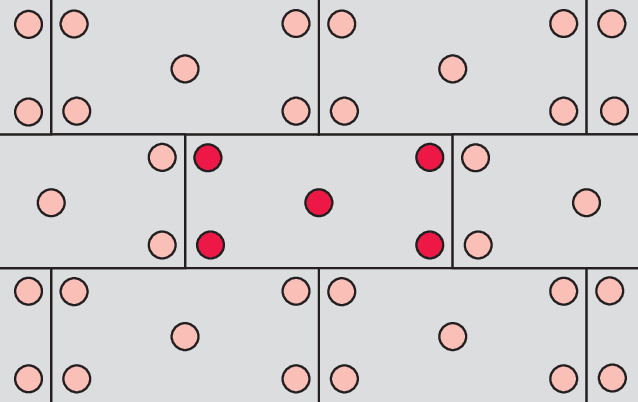

Применение
Для крепления теплоизоляционных материалов к ограждающим конструкциям. Рекомендовано для фасадов с вентилируемым воздушным зазором.
Нагрузки
| Наименование дюбеля | Бетон B25 Вырыв, кН | Полнотелый кирпич M150 Вырыв, кН | Пустотелый кирпич M150 Вырыв, кН | Керамзито бетон М100 Вырыв, кН | Ячеистый бетон B2,5 Вырыв, кН |
|---|---|---|---|---|---|
| TDZ10М | 0,26 | 0,25 | 0,25 | 0,31 | 0,29 |
Нагрузки рекомендуемые из Технического свидетельства. 1 кН ≈ 100 кг.

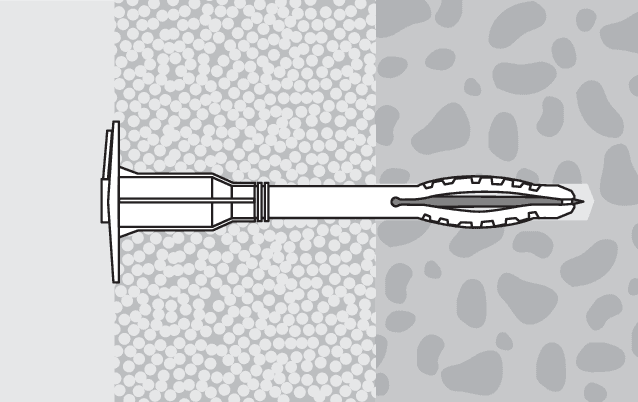

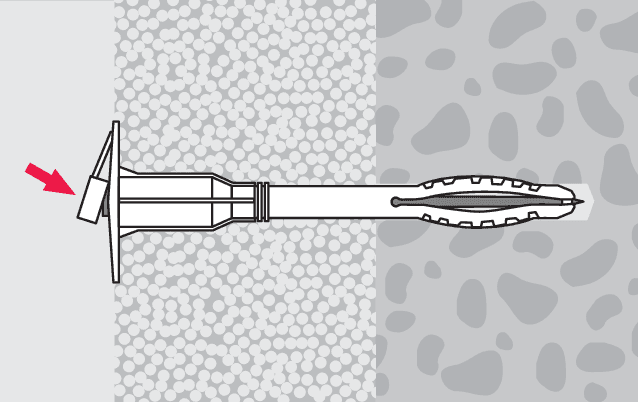

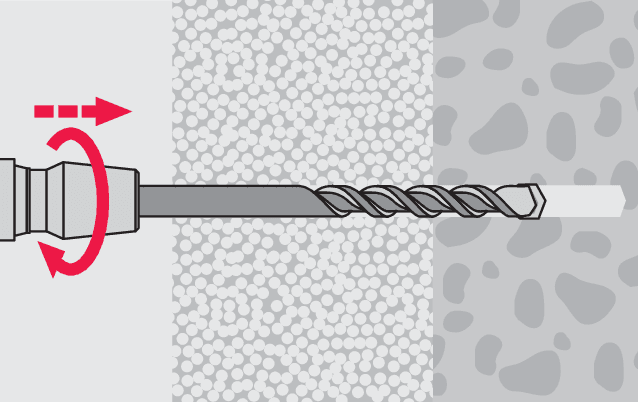

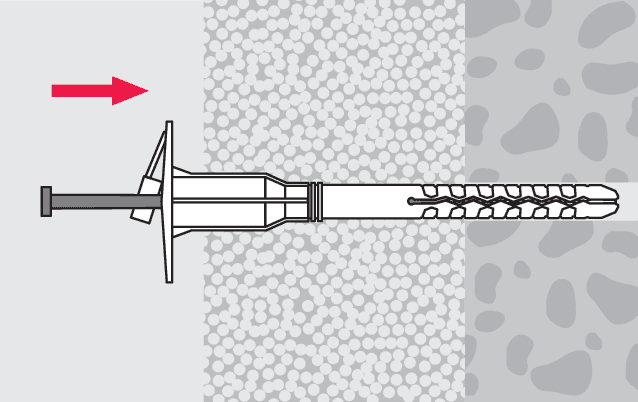

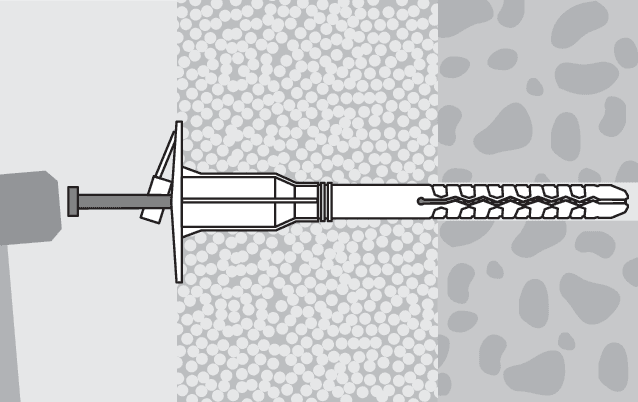

Установка
TDZ10M Дюбель с металлическим гвоздём с заглушкой

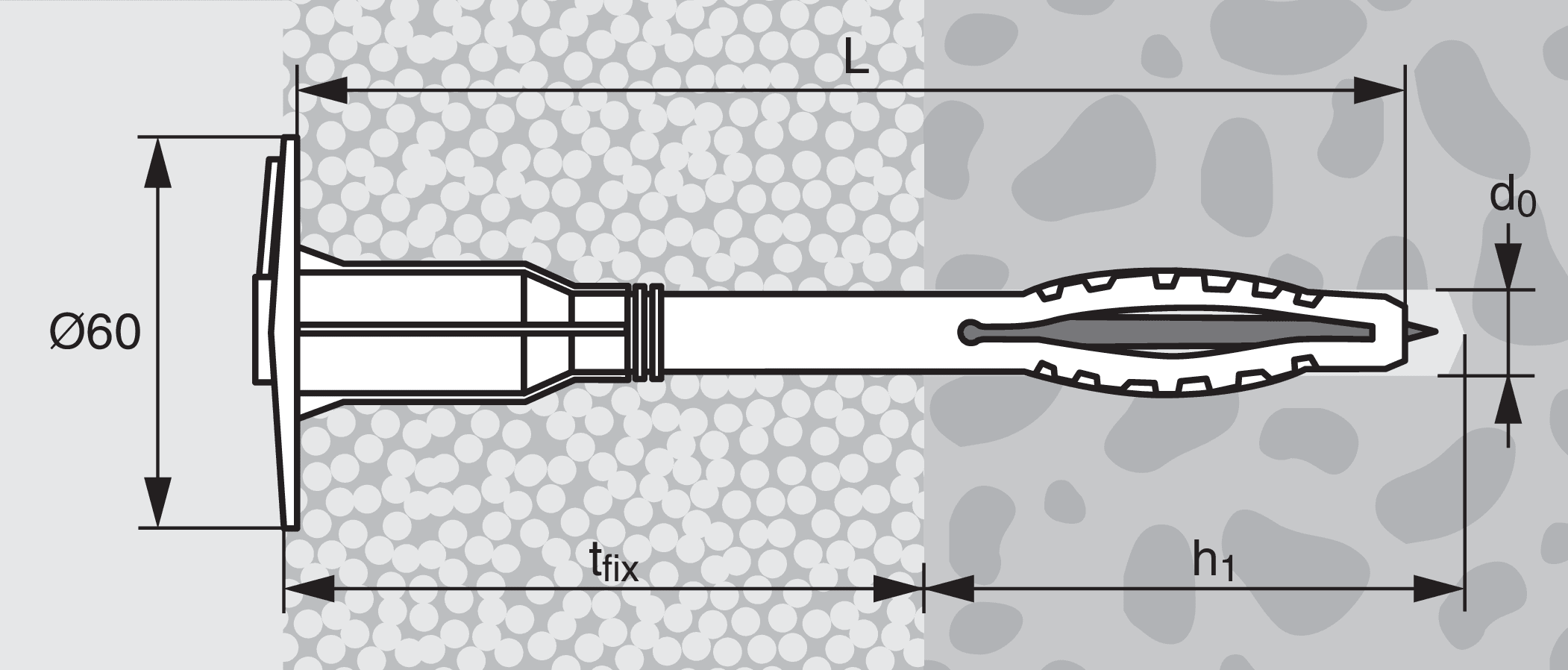

| Артикул | Диаметр дюбеля и бура d0, мм | Длина дюбеля L, мм | Макс. толщина изоляции tfix, мм | Глубина отверстия(1) h1, мм | Кол-во в упаковке, шт | Кол-во, шт. | Заказ |
|---|---|---|---|---|---|---|---|
| TDZ10M100 | 10 | 100 | 75 | 35 | 500 | ||
| TDZ10M120 | 10 | 120 | 95 | 35 | 500 | ||
| TDZ10M140 | 10 | 140 | 115 | 35 | 500 | ||
| TDZ10M160 | 10 | 160 | 135 | 35 | 250 | ||
| TDZ10M180 | 10 | 180 | 155 | 35 | 250 | ||
| TDZ10M200 | 10 | 200 | 175 | 35 | 250 | ||
| TDZ10M220 | 10 | 220 | 195 | 35 | 250 | ||
| TDZ10M260 | 10 | 260 | 235 | 35 | 250 | ||
| TDZ10M300 | 10 | 300 | 275 | 35 | 200 |
1) Для минимальной глубины установки 25 мм.
Рекомендуемая глубина установки в полнотелых, пустотелых материалах и в ячеистом бетоне 50 мм.
