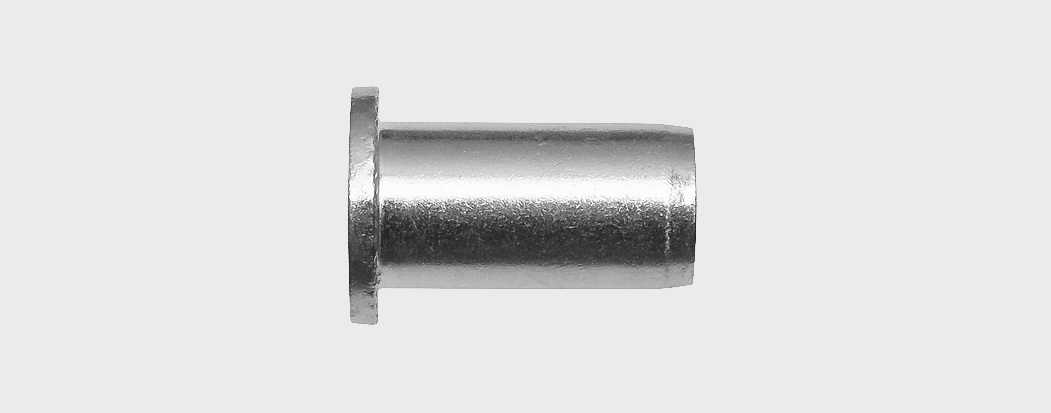

Алюминий Заклепка резьбовая, цилиндрический бортик
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Мягкий материал
- – Коррозионная устойчивость соединения
- – Возможна установка на готовое изделие
- – Установка на то
- – Возможно исполнение с потайным бортиком
- – Материал: алюминий
Применение
Крепление облицовки фюзеляжа легкой авиации, сменных блоков в летательных аппаратах, облегченный алюминиевый каркас кофра, роботизированных блоков.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| M4 | 3,40 | 4,30 | 1,20 |
| M5 | 4,40 | 8,30 | 2,70 |
| M6 | 5,00 | 10,50 | 4,00 |
| M8 | 6,00 | 15,40 | 7,70 |

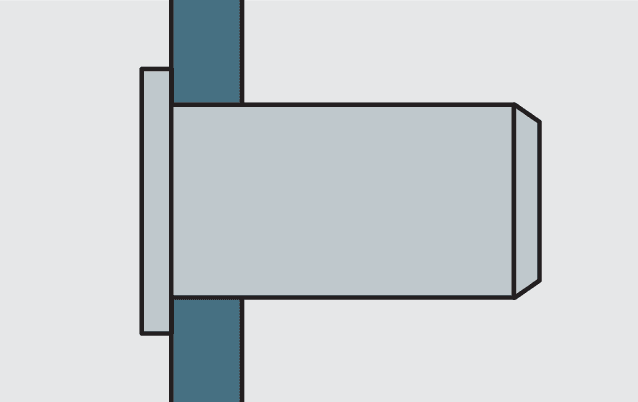

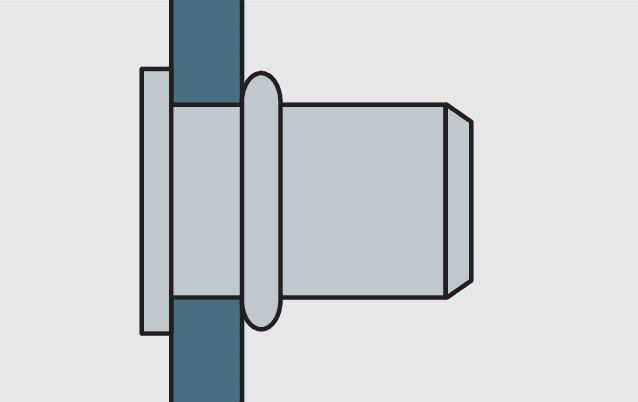

Установка

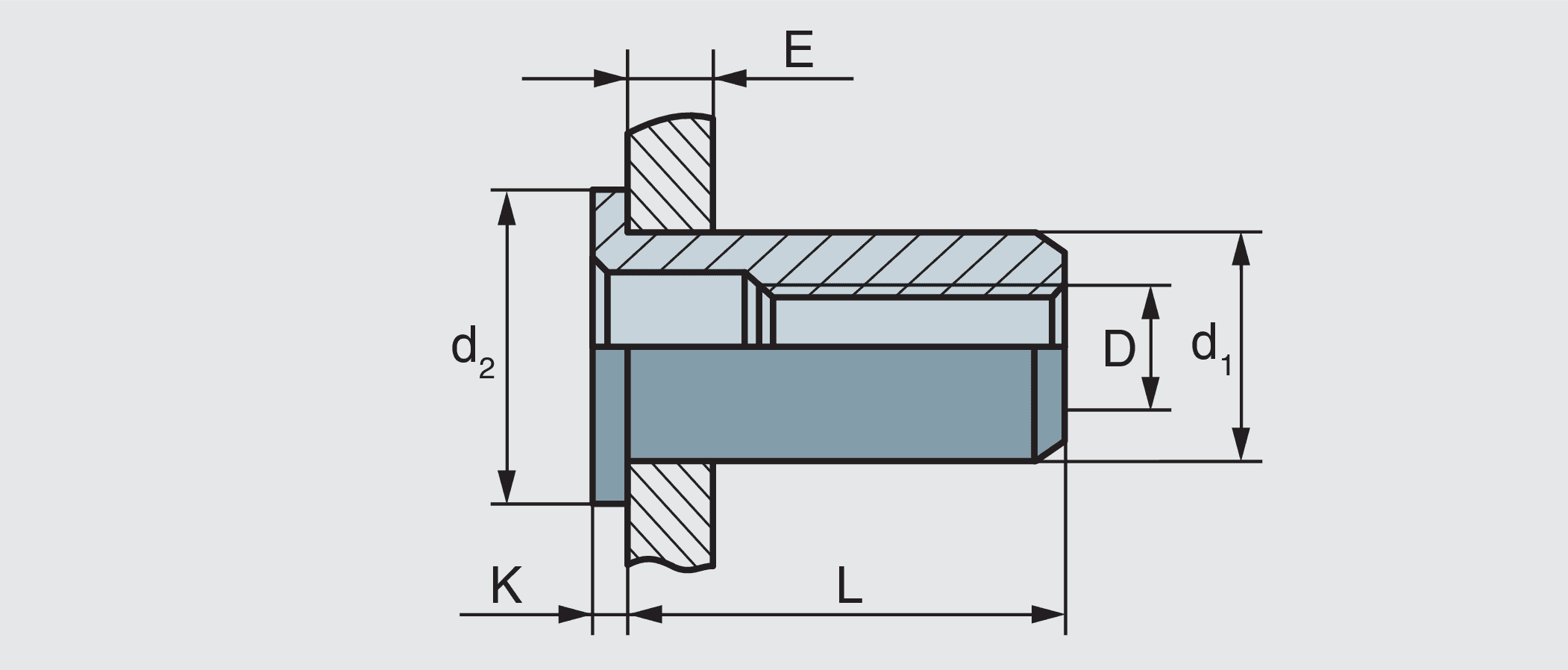

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0302104006H | М4/5,9 | 9,5 | 6,1 | 9,0x1,0 | 0,5–2,0 | 500 | |
| 0302105007H | М5/6,9 | 12,0 | 7,1 | 10,0x1,0 | 0,5–3,0 | 500 | |
| 0302115007H | М5/6,9 | 15,0 | 7,1 | 10,0x1,0 | 3,0–5,5 | 500 | |
| 0302106009H | М6/8,9 | 14,5 | 9,1 | 13,0x1,5 | 0,5–3,0 | 250 | |
| 0302116009H | М6/8,9 | 16,5 | 9,1 | 13,0x1,5 | 3,0–5,5 | 250 | |
| 0302108011H | М8/10,9 | 16,5 | 11,1 | 16,0x1,5 | 0,5–3,0 | 250 | |
| 0302118011H | М8/10,9 | 18,5 | 11,1 | 16,0x1,5 | 3,0–5,5 | 250 |
