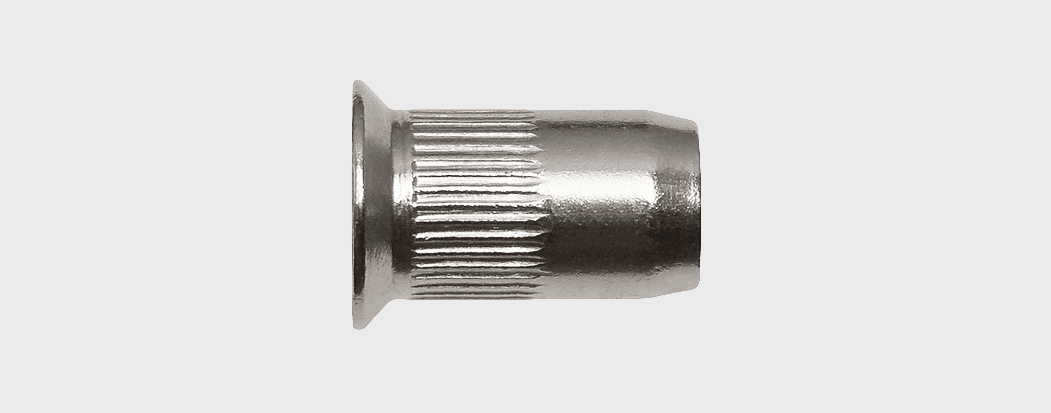

Нерж. сталь Заклепка резьбовая, потайной бортик, с насечкой
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Коррозионная устойчивость соединения
- – Увеличенное сопротивление прокручиванию в сравнении с гладкой гильзой
- – Материал: нержавеющая сталь А2
Применение
Крепление нержавеющей фурнитуры на опорные стойки в машиностроении, нержавеющих петель в изотермическом сэндвиче.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М4 | 4,90 | 9,10 | 6,40 | 5,50 |
| М5 | 6,80 | 12,80 | 8,40 | 8,00 |
| М6 | 9,00 | 21,60 | 26,70 | 9,00 |
| М8 | 12,30 | 36,30 | 34,50 | 20,00 |
| М10 | 14,20 | 65,50 | 75,50 | 40,00 |

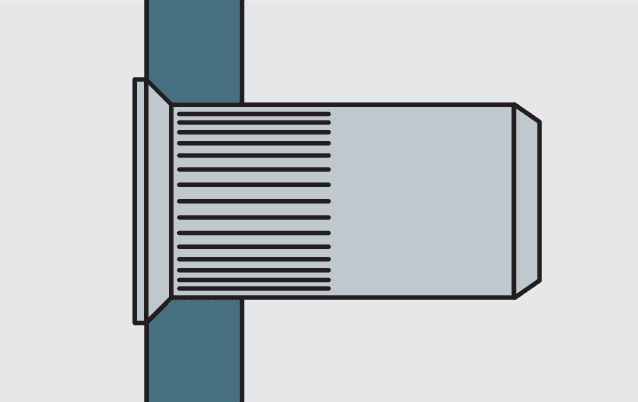

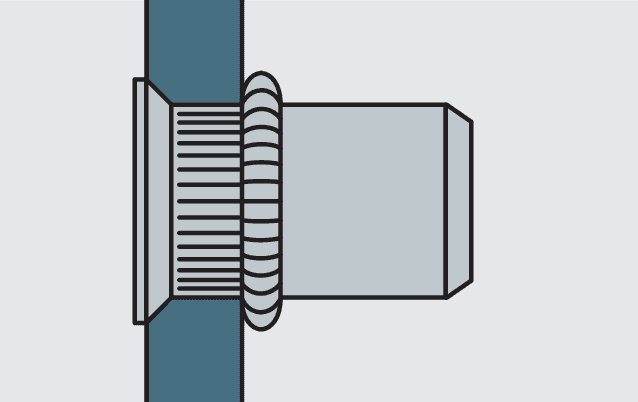

Установка

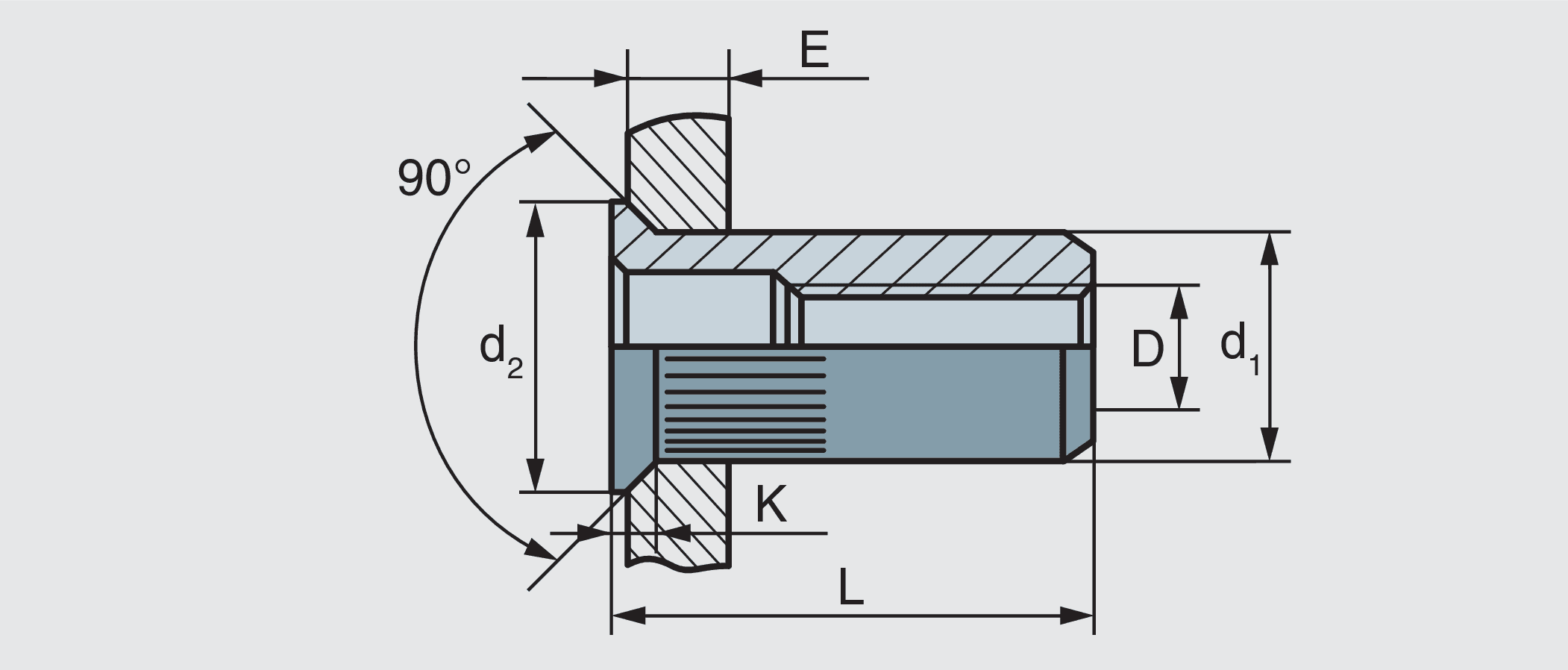

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0373304006H | М4/5,9 | 11,0 | 6,0 | 9,0x1,5 | 1,5–3,0 | 1000 | |
| 0373305007H | М5/6,9 | 13,0 | 7,0 | 9,6x1,5 | 1,5–4,0 | 1000 | |
| 0373315007H | М5/6,9 | 15,0 | 7,0 | 9,6x1,5 | 4,0–6,0 | 500 | |
| 0373306009H | М6/8,9 | 16,0 | 9,0 | 11,7x1,6 | 1,5–4,0 | 250 | |
| 0373316009H | М6/8,9 | 17,0 | 9,0 | 11,7x1,6 | 4,0–6,0 | 250 | |
| 0373308011H | М8/10,9 | 18,5 | 11,0 | 13,5x1,6 | 1,5–4,0 | 250 | |
| 0373318011H | М8/10,9 | 20,5 | 11,0 | 13,5x1,6 | 4,0–6,0 | 200 | |
| 0373301013H | М10/12,9 | 22,0 | 13,0 | 15,5x1,5 | 1,5–4,0 | 150 |
