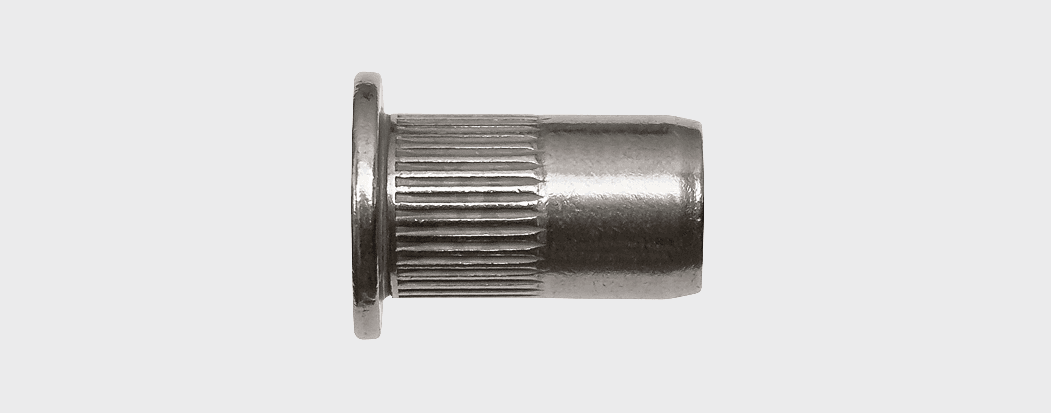

Нерж. сталь Заклепка резьбовая, цилиндрический бортик, с насечкой
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Коррозионная устойчивость соединения
- – Увеличенное сопротивление прокручиванию в сравнении с гладкой гильзой
- – Материал: нержавеющая сталь А2
Применение
Крепление съемного каркаса в судовой мебели, нержавеющей фурнитуры, кожуха вентиляция на хим. производстве.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М3 | 2,40 | 4,10 | 2,20 | 2,00 |
| М4 | 4,90 | 9,10 | 4,60 | 5,00 |
| М5 | 6,00 | 12,80 | 10,30 | 8,00 |
| М6 | 9,00 | 21,60 | 15,00 | 10,00 |
| М8 | 11,90 | 36,00 | 29,00 | 25,00 |
| М10 | 13,30 | >49,00 | 50,40 | 55,00 |

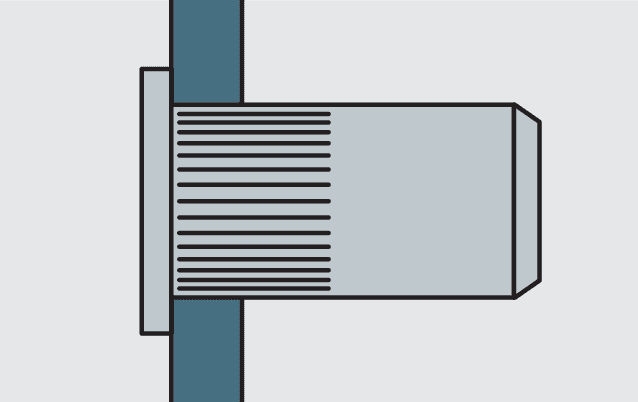

Установка

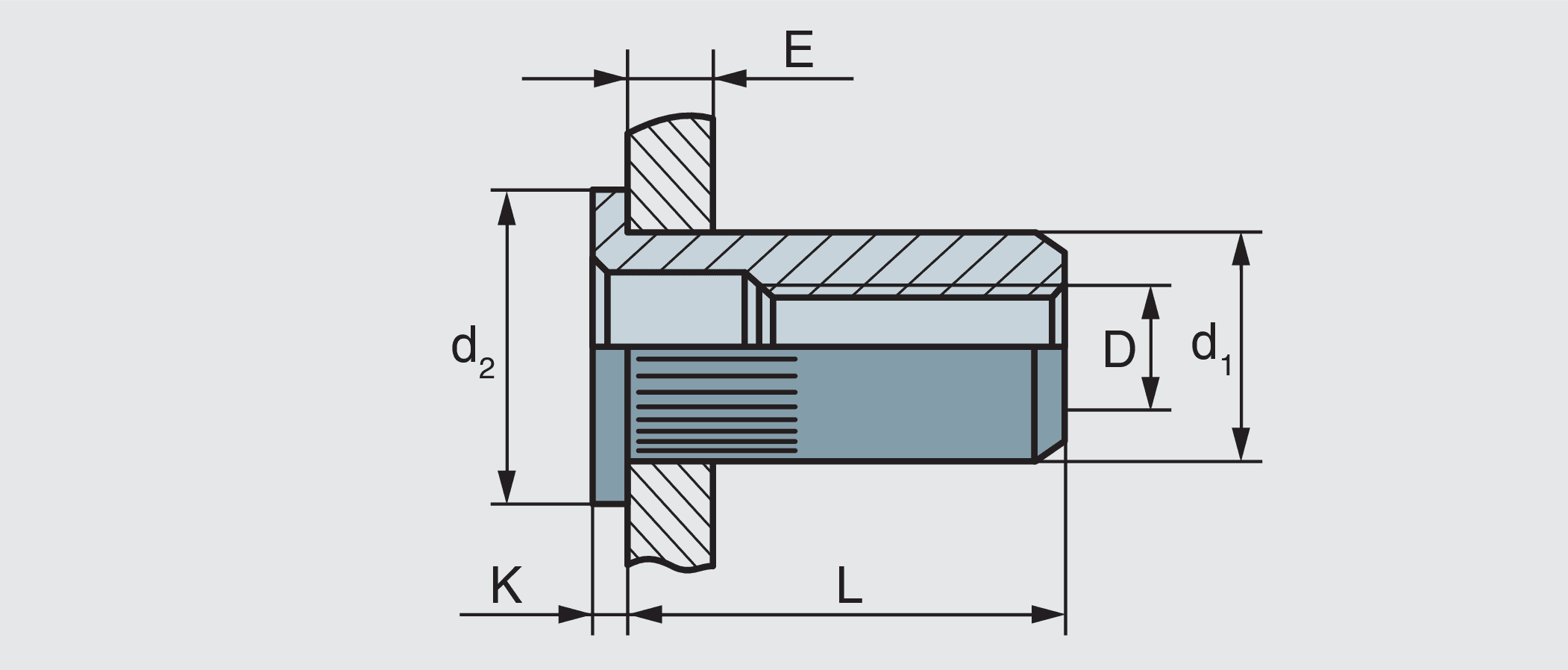

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0373103005H | М3/4,9 | 8,5 | 5,1 | 7,5x1,0 | 0,1–1,5 | 1000 | |
| 0373104006H | М4/5,9 | 9,5 | 6,1 | 9,0x1,0 | 0,5–2,0 | 500 | |
| 0373105007H | М5/6,9 | 12,0 | 7,1 | 10,0x1,0 | 0,5–3,0 | 500 | |
| 0373115007H | М5/6,9 | 15,0 | 7,1 | 10,0x1,0 | 2,0–5,5 | 500 | |
| 0373106009H | М6/8,9 | 14,5 | 9,1 | 13,0x1,5 | 0,5–3,0 | 250 | |
| 0373116009H | М6/8,9 | 16,5 | 9,1 | 13,0x1,5 | 3,0–5,5 | 250 | |
| 0373108011H | М8/10,9 | 16,5 | 11,1 | 16,0x1,5 | 0,5–3,0 | 250 | |
| 0373118011H | М8/10,9 | 18,5 | 11,1 | 16,0x1,5 | 3,0–5,5 | 200 | |
| 0373101013H | М10/12,9 | 19,0 | 13,1 | 17,0x2,0 | 1,0–3,5 | 150 |
