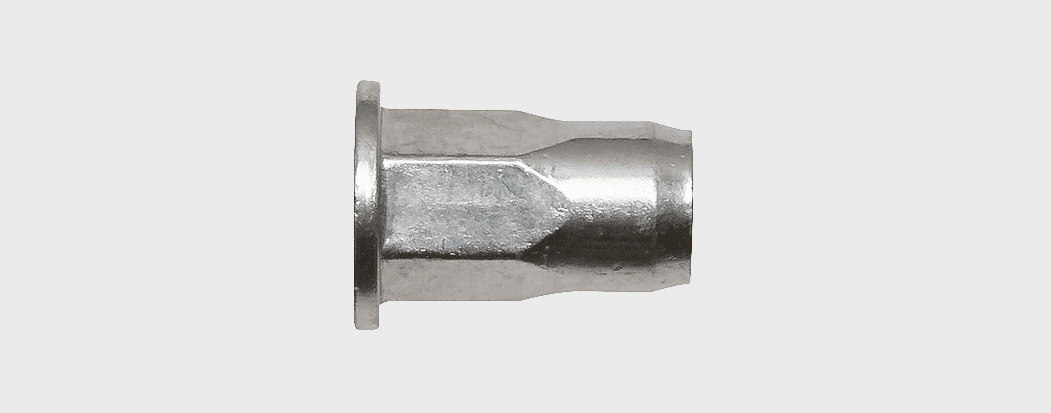

Нерж. сталь Заклепка резьбовая, цилиндрический бортик, шестигранная ½
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Коррозионная устойчивость соединения
- – Облегченная посадка в отверстие
- – Увеличенное сопротивление прокручиванию в сравнении с заклепкой с насечкой
- – Материал: нержавеющая сталь А2
Применение
Крепление сервисного окна в общественном транспорте, облицовки лабораторного стола, сменной панели химоборудования.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М5 | 7,20 | 15,80 | 12,40 |
| М6 | 9,60 | 18,00 | 19,00 |
| М8 | 11,20 | 36,30 | 38,00 |

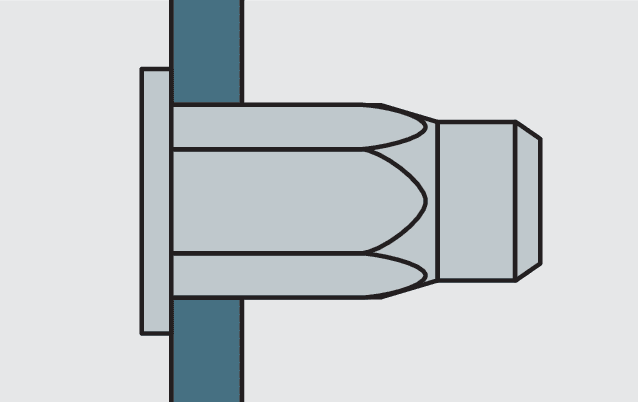

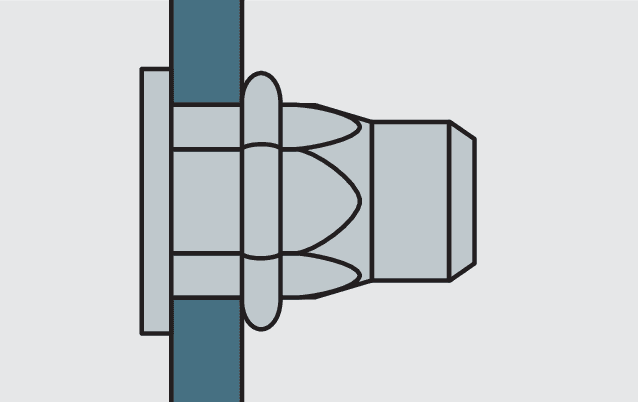

Установка
Технические данные

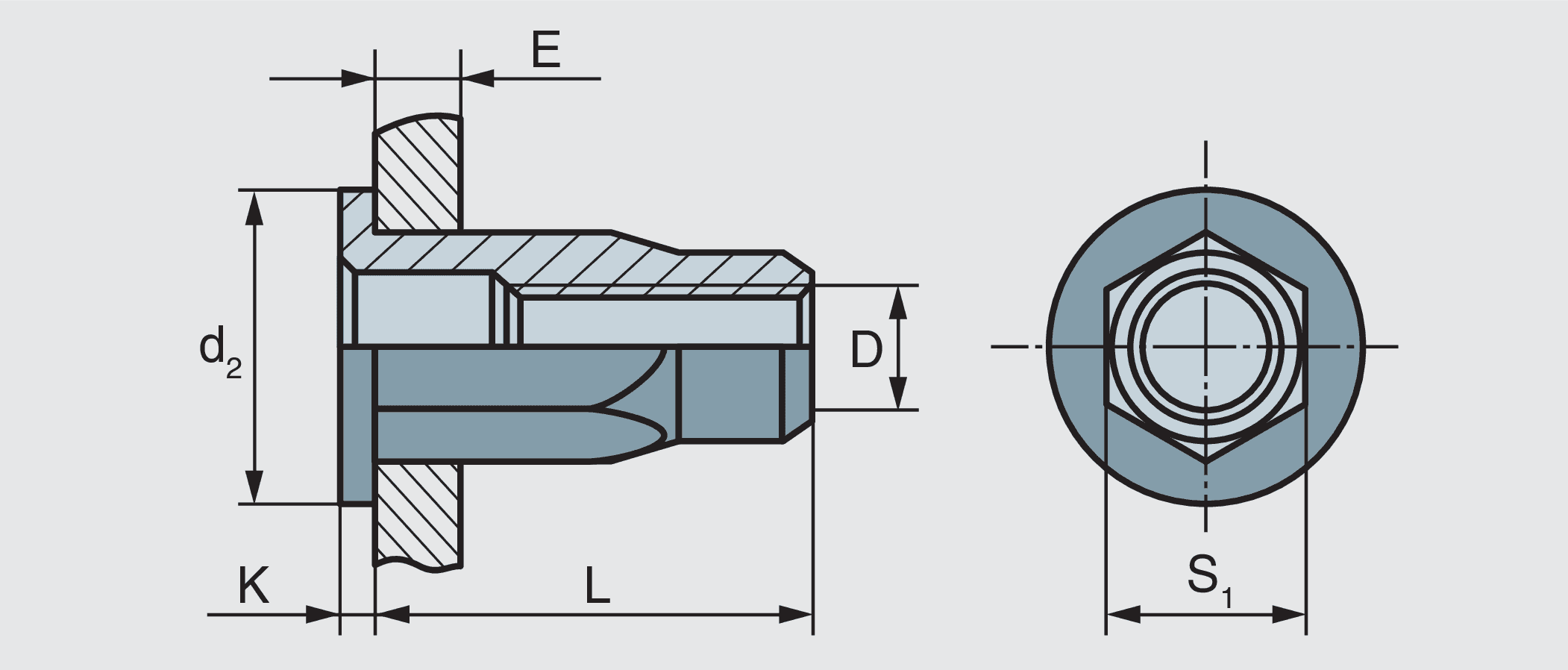

| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0333105007H | М5/6,9 | 12,0 | 7,1 | 10,0x1,5 | 0,5–3,0 | 500 | |
| 0333106009H | М6/8,9 | 14,0 | 9,1 | 12,0x1,5 | 0,5–3,0 | 250 | |
| 0333108011H | М8/10,9 | 16,0 | 11,1 | 15,0x1,5 | 0,5–3,0 | 250 |
