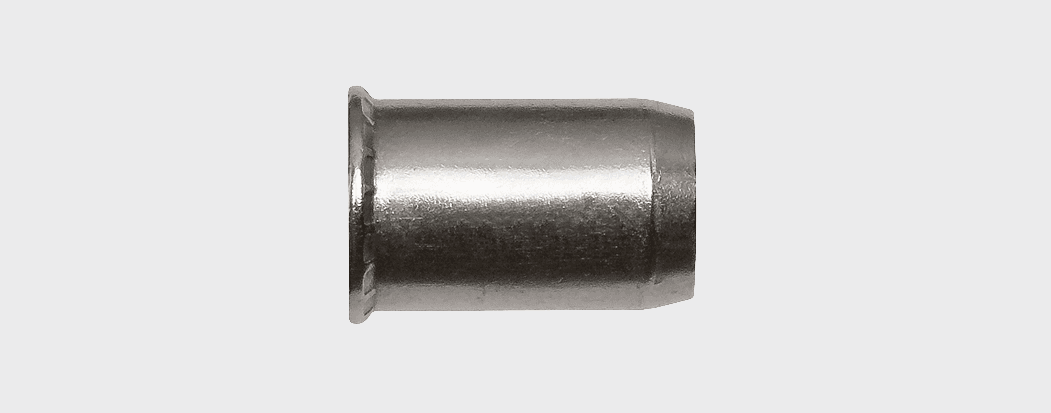

Нерж. сталь Заклепка резьбовая, уменьшенный бортик
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Коррозионная устойчивость соединения
- – Высокая скорость монтажа
- – Высокая технологичность крепления
- – Возможна установка на готовое изделие
- – Установка на тонкий материал
- – Потайное крепление
- – Не требует зенкованного отверстия
- – Материал: нержавеющая сталь А2
Применение
Крепление задней крышки лабораторного оборудования, герметичного лючка, стойки вентиляционного короба.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М3 | 4,90 | 10,00 | 5,50 | 2,20 |
| М4 | 4,90 | 10,00 | 5,50 | 2,20 |
| М5 | 6,00 | 15,80 | 8,00 | 3,20 |
| М6 | 9,00 | 21,80 | 9,00 | 5,80 |
| М8 | 12,30 | 36,20 | 20,00 | 15,60 |
| М10 | 13,50 | 48,20 | 40,00 | 25,10 |
| М12 | 15,20 | 55,10 | 65,00 | 65,00 |

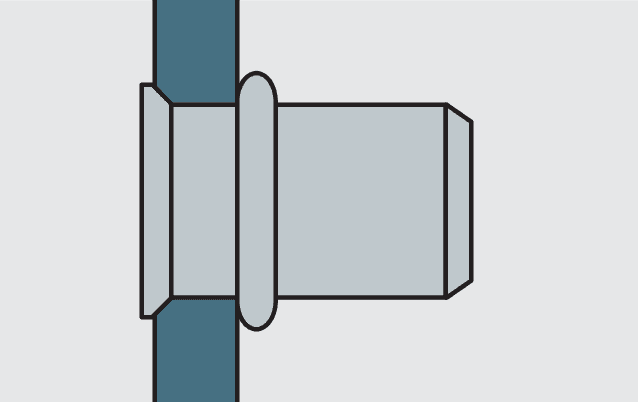

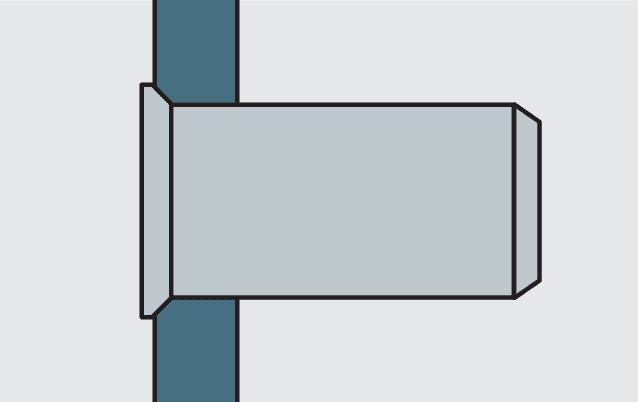

Установка

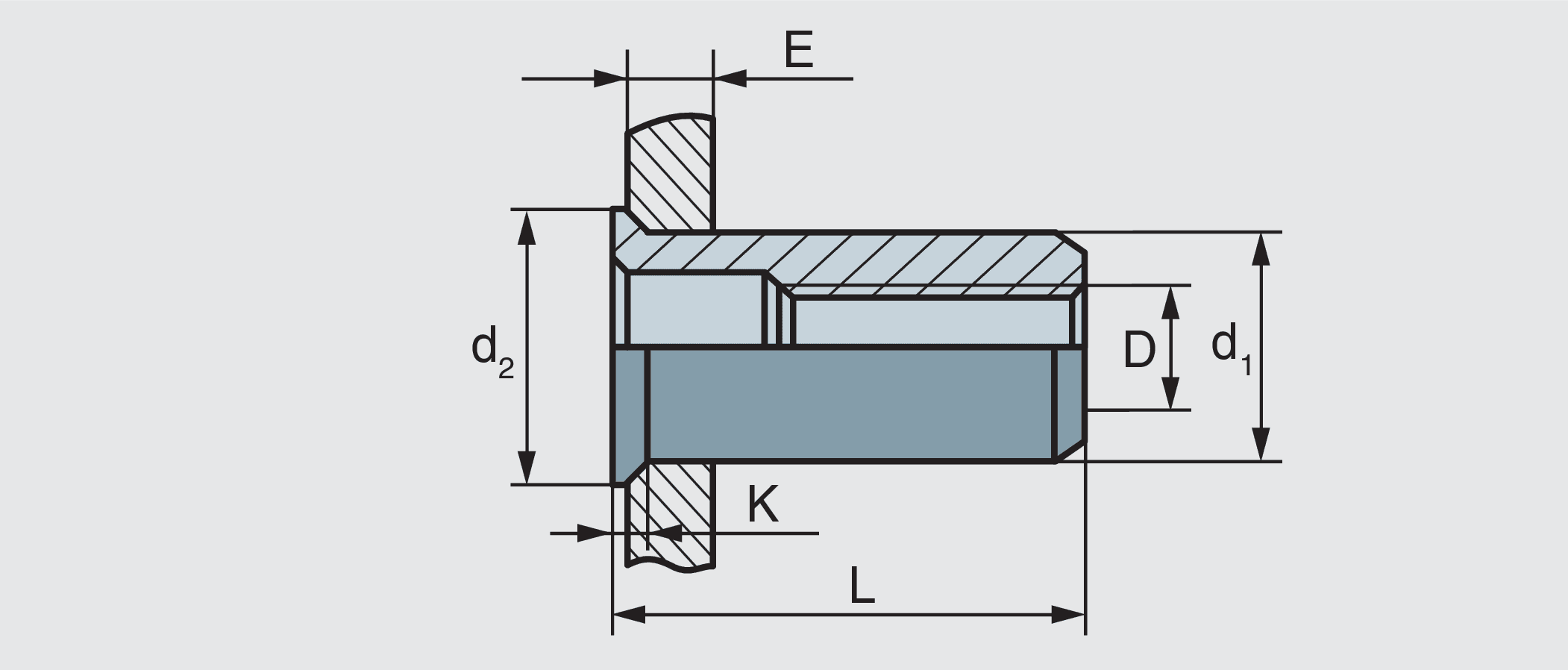

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0303203005H | М3/4,9 | 9,8 | 5,1 | 6,0x0,5 | 0,5–1,5 | 1000 | |
| 0303204006H | М4/5,9 | 10,4 | 6,1 | 7,0x0,5 | 0,5–2,0 | 1000 | |
| 0303214006H | М4/5,9 | 13,5 | 6,1 | 7,0x0,5 | 2,0–4,0 | 500 | |
| 0303205007H | М5/6,9 | 11,5 | 7,1 | 8,0x0,5 | 0,5–3,0 | 1000 | |
| 0303215007H | М5/6,9 | 14,5 | 7,1 | 8,0x0,5 | 3,0–6,0 | 500 | |
| 0303206009H | М6/8,9 | 14,5 | 9,1 | 10,0x0,6 | 0,5–3,0 | 500 | |
| 0303216009H | М6/8,9 | 16,5 | 9,1 | 10,0x0,6 | 3,0–5,5 | 500 | |
| 0303208011H | М8/10,9 | 16,8 | 11,1 | 12,0x0,7 | 0,5–3,0 | 250 | |
| 0303218011H | М8/10,9 | 18,5 | 11,1 | 12,0x0,7 | 2,0–5,5 | 250 | |
| 0303201013H | М10/12,9 | 21,0 | 13,1 | 14,0x0,7 | 1,0–3,5 | 150 | |
| 0303211013H | М10/12,9 | 23,5 | 13,1 | 14,0x0,7 | 3,5–5,5 | 150 | |
| 0303201216H | М12/15,9 | 24,2 | 16,1 | 17,0x0,7 | 1,0–4,0 | 100 |
