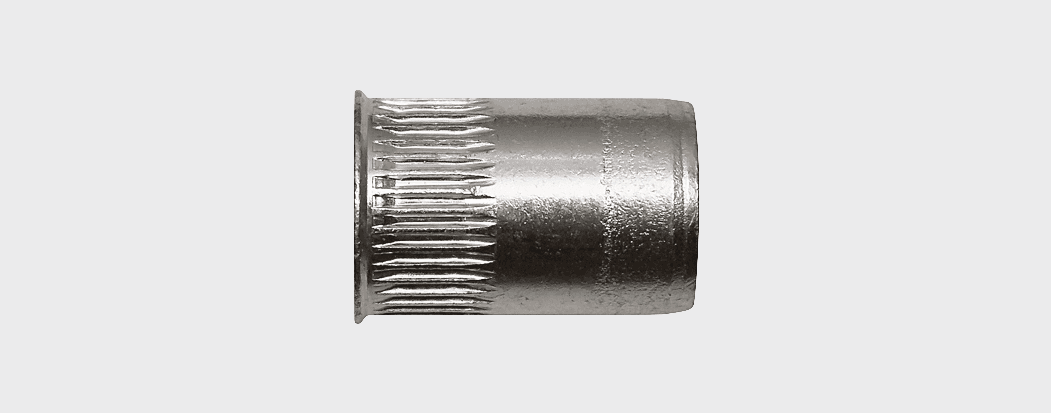

Нерж. сталь Заклепка резьбовая, уменьшенный бортик, с насечкой
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Коррозионная устойчивость соединения
- – Увеличенное сопротивление прокручиванию
- – Не требует зенкованного отверстия
- – Материал: нержавеющая сталь А2
Применение
Крепление кронштейна систем видео наблюдения, смотровой дверцы в мачтах освещения, фурнитуры к сэндвич панели.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М4 | 4,80 | 10,30 | 5,50 | 5,50 |
| М5 | 7,30 | 14,00 | 8,60 | 8,00 |
| М6 | 9,60 | 23,70 | 14,70 | 9,00 |
| М8 | 11,30 | 38,60 | 20,00 | 20,00 |
| М10 | 13,40 | 49,50 | 37,50 | 25,00 |
| M12 | 15,50 | 58,20 | 80,00 | 55,00 |

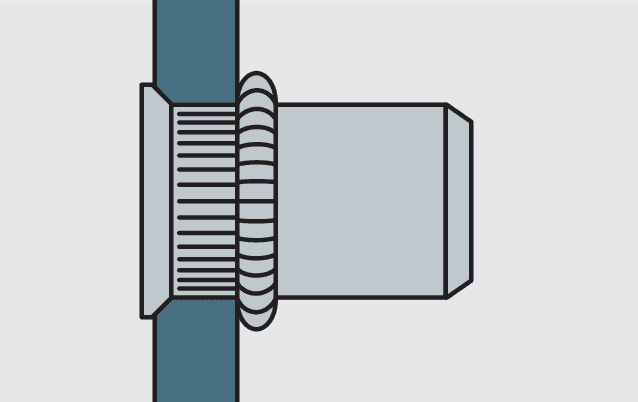

Установка

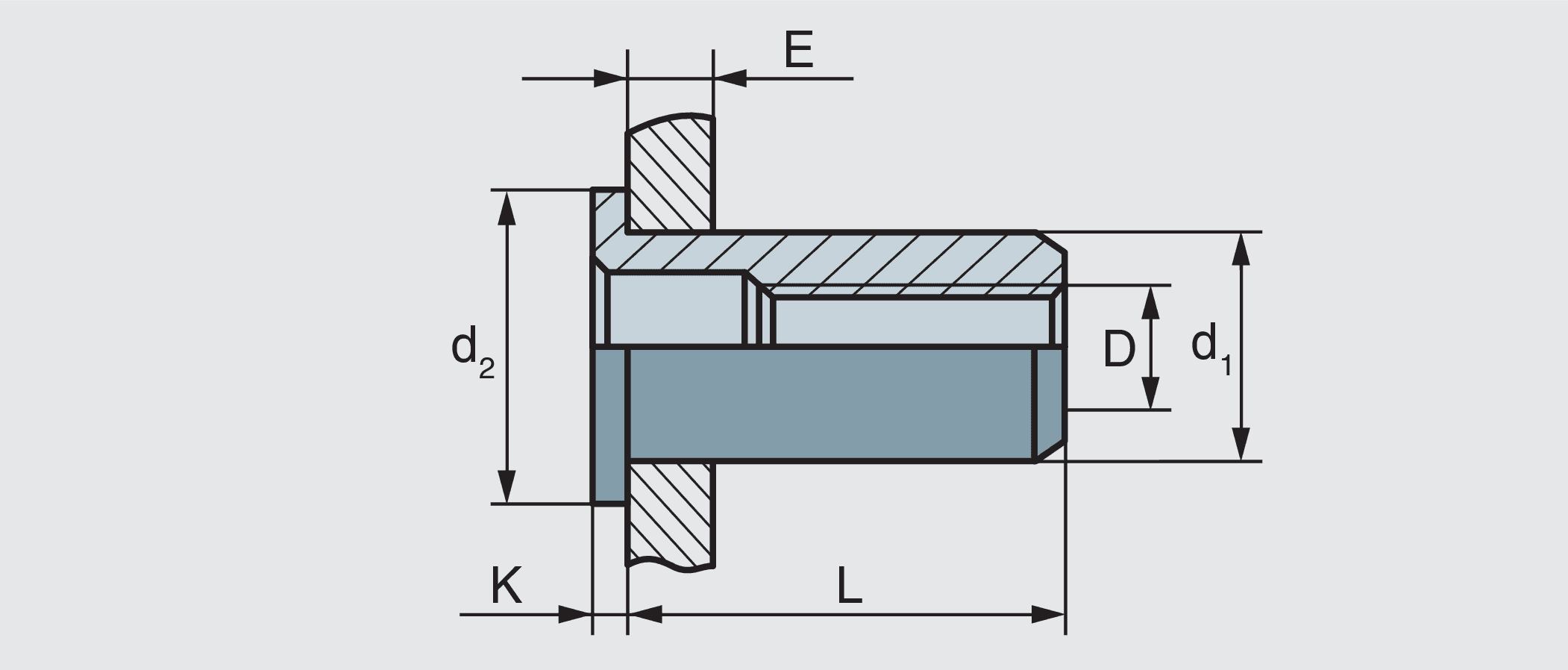

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0373204006H | М4/5,9 | 10,4 | 6,1 | 7,0x0,5 | 0,5–2,0 | 1000 | |
| 0373214006H | М4/5,9 | 13,5 | 6,1 | 7,0x0,5 | 2,0–4,0 | 500 | |
| 0373205007H | М5/6,9 | 11,5 | 7,1 | 8,0x0,5 | 0,5–3,0 | 500 | |
| 0373215007H | М5/6,9 | 14,5 | 7,1 | 8,0x0,5 | 3,0–6,0 | 1000 | |
| 0373206009H | М6/8,9 | 14,5 | 9,1 | 10,0x0,6 | 0,5–3,0 | 500 | |
| 0373216009H | М6/8,9 | 16,5 | 9,1 | 10,0x0,6 | 3,0–5,5 | 500 | |
| 0373208011H | М8/10,9 | 16,8 | 11,1 | 12,0x0,7 | 0,5–3,0 | 250 | |
| 0373218011H | М8/10,9 | 18,5 | 11,1 | 12,0x0,7 | 2,0–5,5 | 250 | |
| 0373201013H | М10/12,9 | 21,0 | 13,1 | 14,0x0,7 | 1,0–3,5 | 150 | |
| 0373211013H | М10/12,9 | 23,5 | 13,1 | 14,0x0,7 | 3,5–5,5 | 150 | |
| 0373201216H | М12/15,9 | 24,2 | 16,1 | 17,0x0,7 | 1,0–4,0 | 100 |
