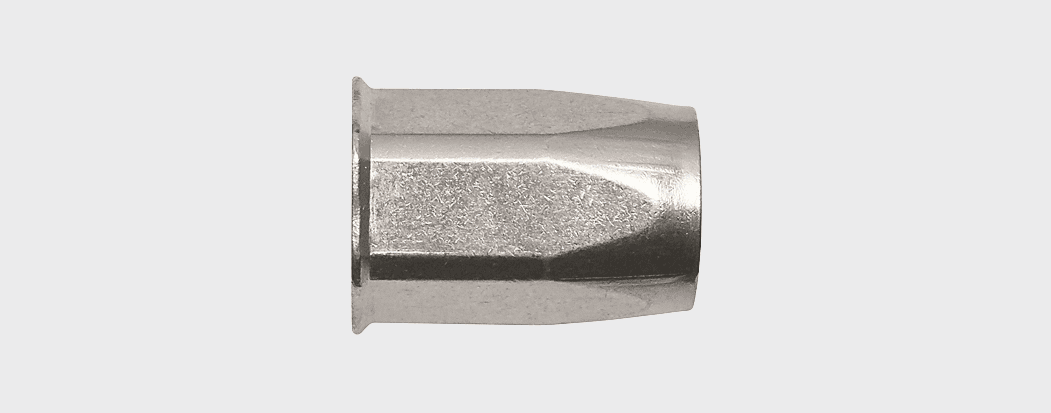

Нерж. сталь Заклепка резьбовая, уменьшенный бортик, шестигранная
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Коррозионная устойчивость соединения
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Материал: нержавеющая сталь А2
Применение
Крепление сменных направляющих транспортной ленты, антивандальной облицовки.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М4 | 1,70 | 7,90 | 6,00 | 5,00 |
| М5 | 2,50 | 9,80 | 14,50 | 13,50 |
| М6 | 3,40 | 19,10 | 22,20 | 21,20 |
| М8 | 4,80 | 29,30 | 46,00 | 45,00 |

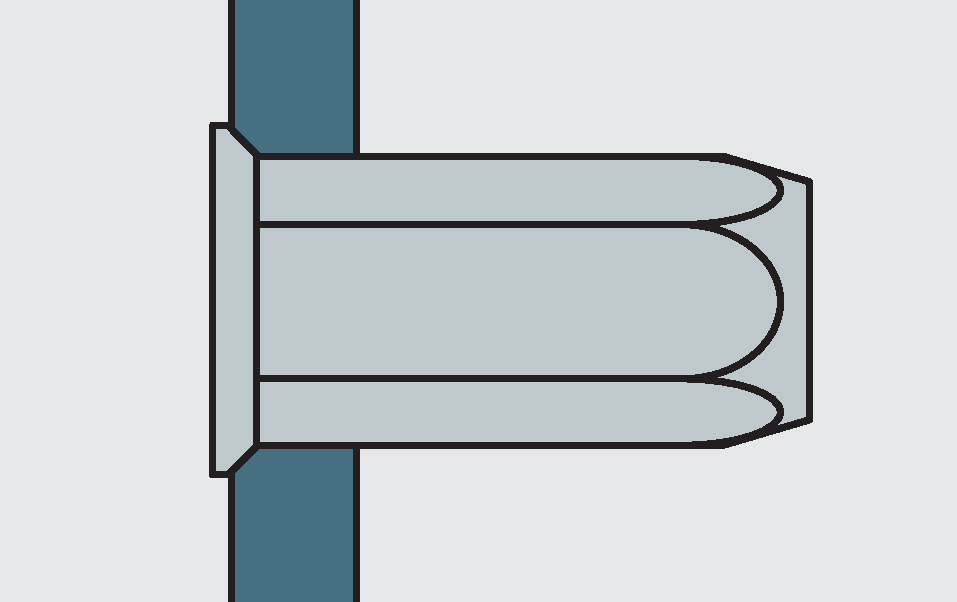

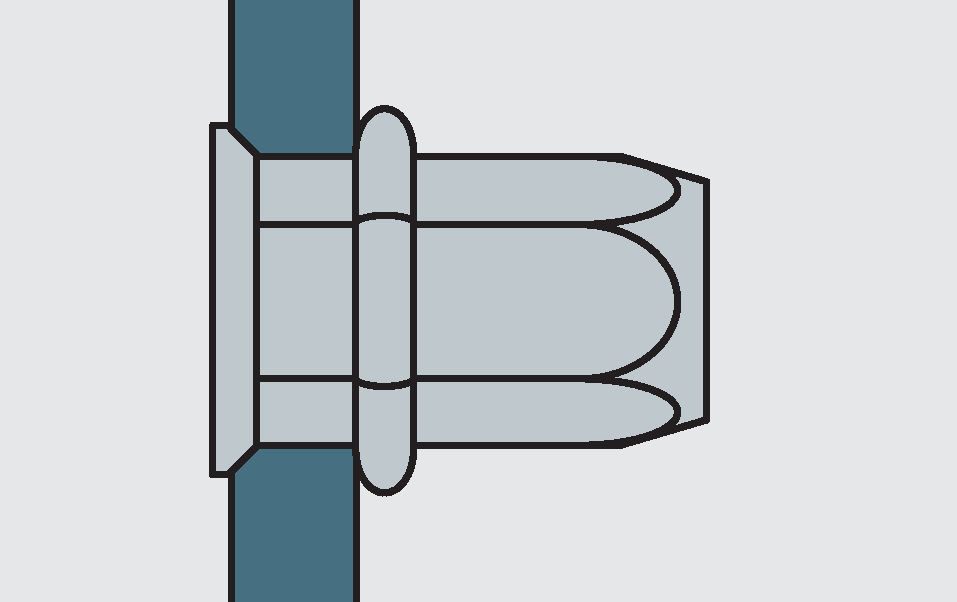

Установка

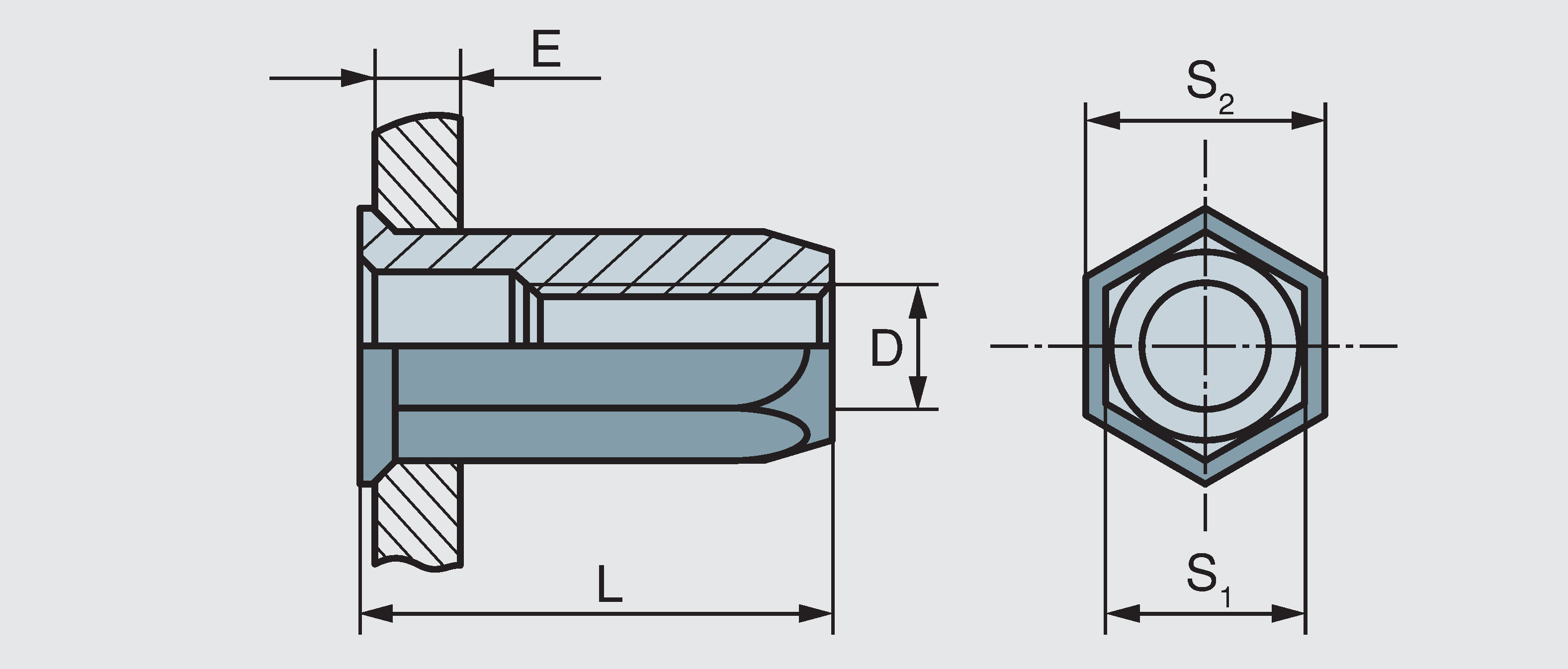

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия мм | Шестигр. бортика S2, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0313204006H | M4 / 5,9 | 11,0 | 6,1 | 6,6 | 0,5–2,0 | 1000 | |
| 0313205007H | М5 / 6,9 | 14,0 | 7,1 | 7,7 | 0,5–3,0 | 1000 | |
| 0313206009H | М6 / 8,9 | 16,0 | 9,1 | 9,8 | 0,5–3,5 | 500 | |
| 0313208011H | М8 / 10,9 | 18,0 | 11,1 | 11,8 | 0,5–3,5 | 250 |
