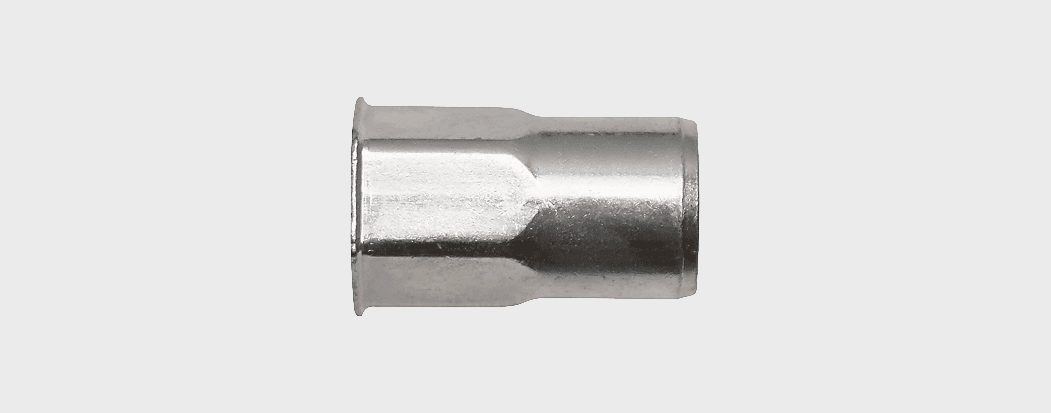

Нерж. сталь Заклепка резьбовая, уменьшенный бортик, шестигранная ½
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Коррозионная устойчивость соединения
- – Облегченная посадка в отверстие
- – Увеличенное сопротивление прокручиванию в сравнении с заклепкой с насечкой
- – Материал: нержавеющая сталь А2
Применение
Крепление панели во внешнем блоке кондиционирования, панели промышленных стиральных машин, сменных лыж в промышленных печах.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 5,60 | 10,00 | 4,90 |
| М5 | 7,20 | 15,80 | 8,80 |
| М6 | 9,60 | 18,00 | 14,00 |
| М8 | 11,20 | 36,30 | 26,50 |
| М10 | 11,40 | 47,80 | 31,60 |

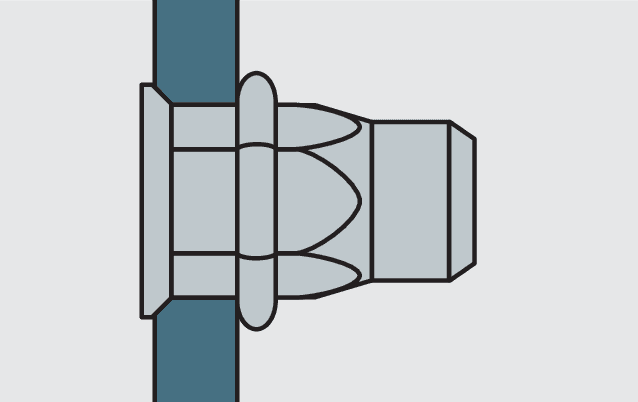

Установка

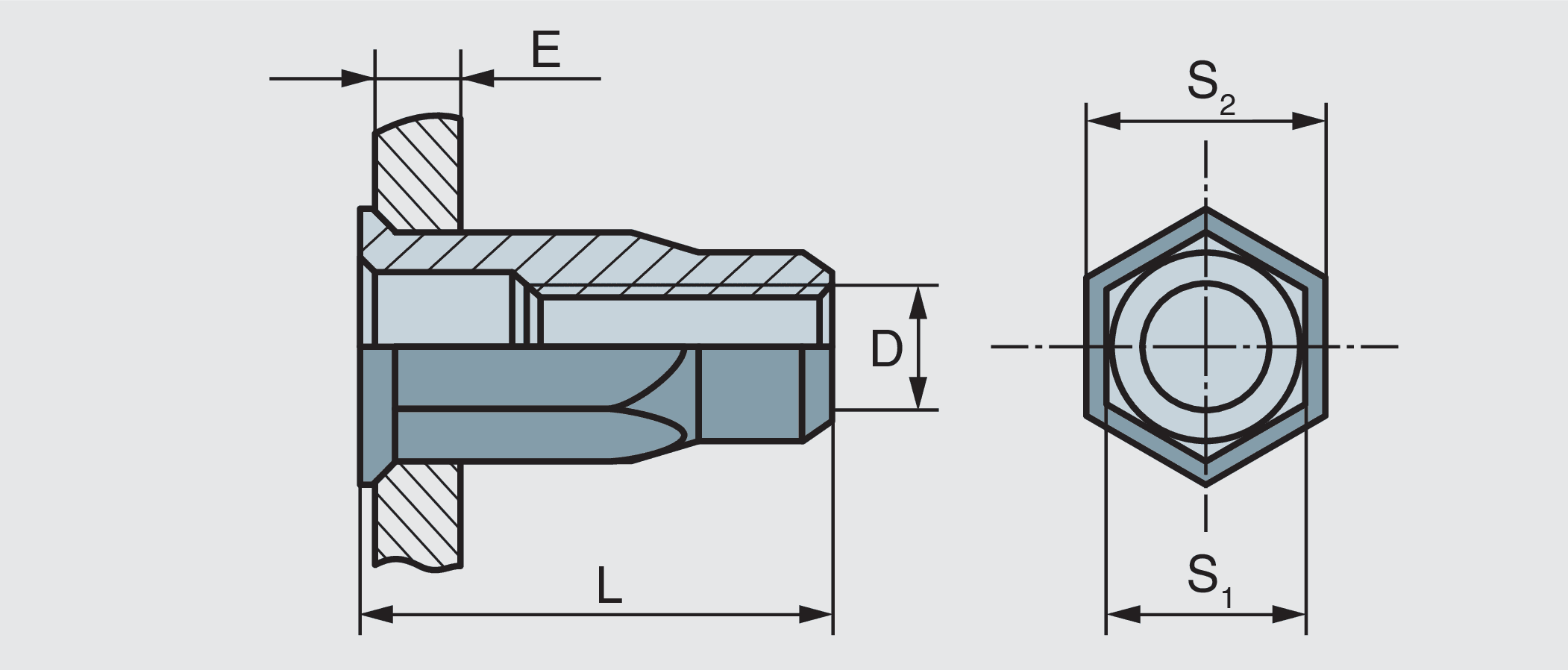

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0333204006H | М4/5,9 | 11,0 | 6,0 | 7,0 | 0,5–2,5 | 500 | |
| 0333205007H | М5/6,9 | 12,0 | 7,0 | 8,0 | 0,5–3,0 | 500 | |
| 0333206009H | М6/8,9 | 14,0 | 9,0 | 10,0 | 0,5–3,0 | 500 | |
| 0333208011H | М8/10,9 | 16,0 | 11,0 | 12,0 | 0,5–3,0 | 250 | |
| 0333201013H | М10/12,9 | 19,0 | 13,0 | 14,2 | 1,0–3,5 | 150 |
