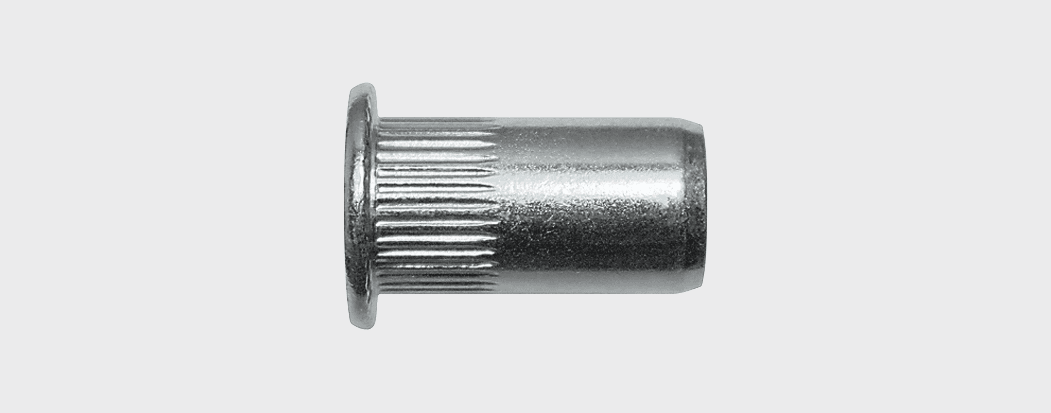

Сталь Заклепка резьбовая, цилиндрич. бортик, с насечкой, закрытая
Цветные металлы
Сталь
Нерж. сталь
Свойства
- – Увеличенное сопротивление прокручиванию в сравнении с гладкой гильзой
- – Герметично закрытое соединение
- – Материал: сталь оцинкованная
Применение
Крепление навесного оборудования для машиностроения, дополнительной фурнитуры, регулировочных болтов.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 1,5 | 6,8 | 5,0 |
| М5 | 2,0 | 11,5 | 8,5 |
| M6 | 3,0 | 16,5 | 15,0 |
| M8 | 4,4 | 25,0 | 26,0 |
| M10 | 5,0 | 32,0 | 50,0 |

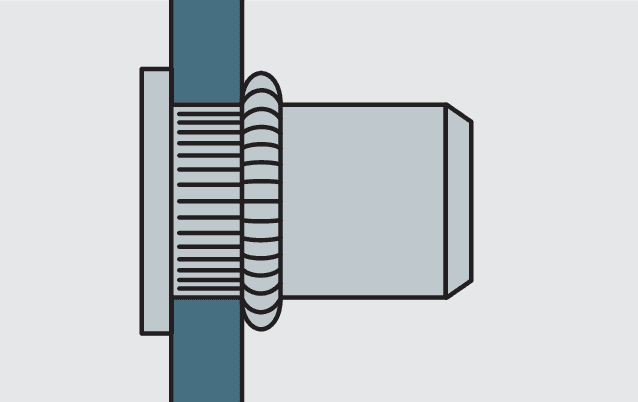

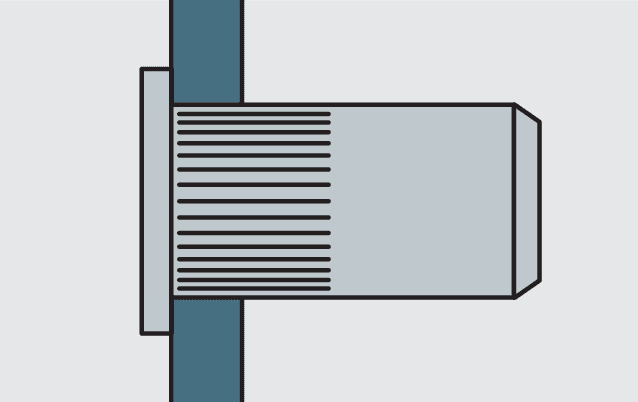

Установка

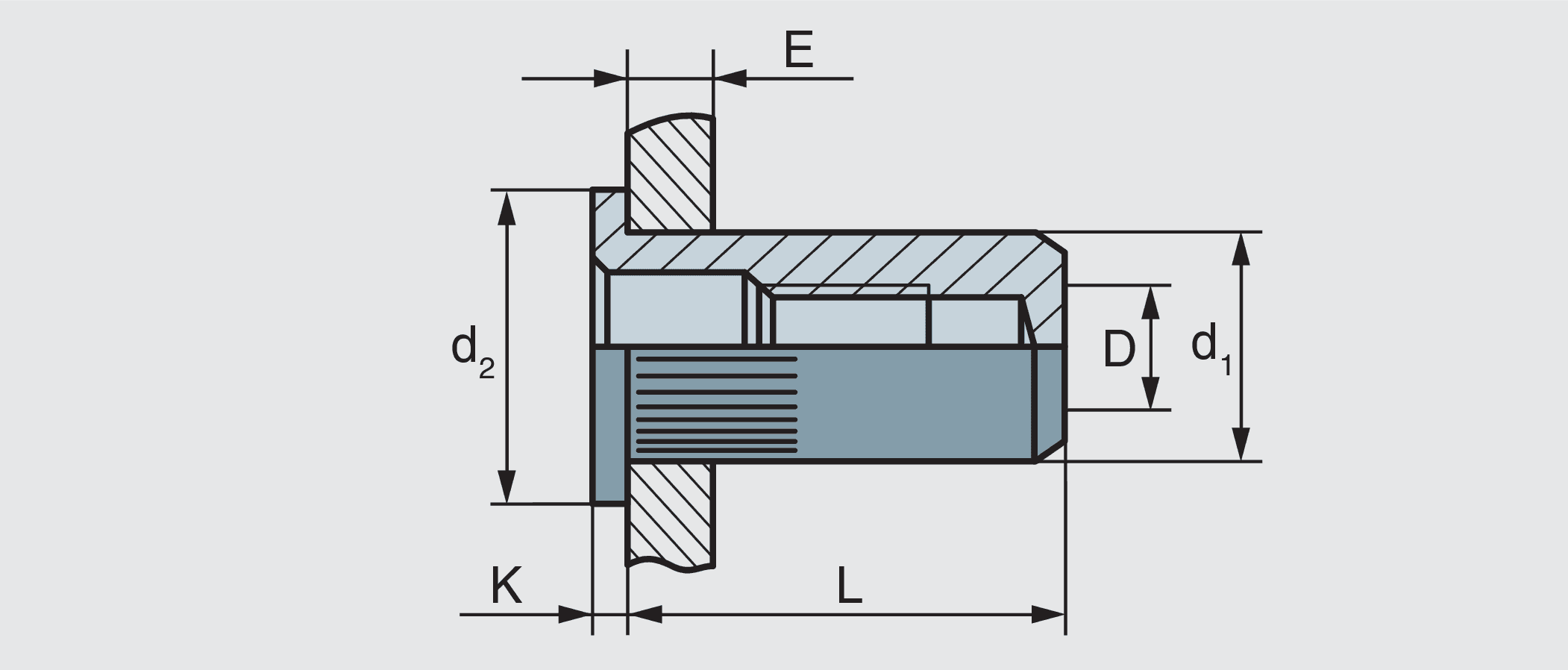

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0371404006H | М4/5,9 | 15,2 | 6,1 | 9,0x0,8 | 0,5–2,0 | 1000 | |
| 0371405007H | М5/6,9 | 16,0 | 7,1 | 10,0x1,0 | 0,5–3,0 | 500 | |
| 0371406009H | М6/8,9 | 17,9 | 9,1 | 12,3x1,3 | 0,5–3,0 | 250 | |
| 0371408011H | М8/10,9 | 20,0 | 11,1 | 15,0x1,5 | 0,5–3,0 | 250 | |
| 0371401013H | М10/12,9 | 25,4 | 13,1 | 17,0x1,6 | 1,0–4,0 | 100 |
