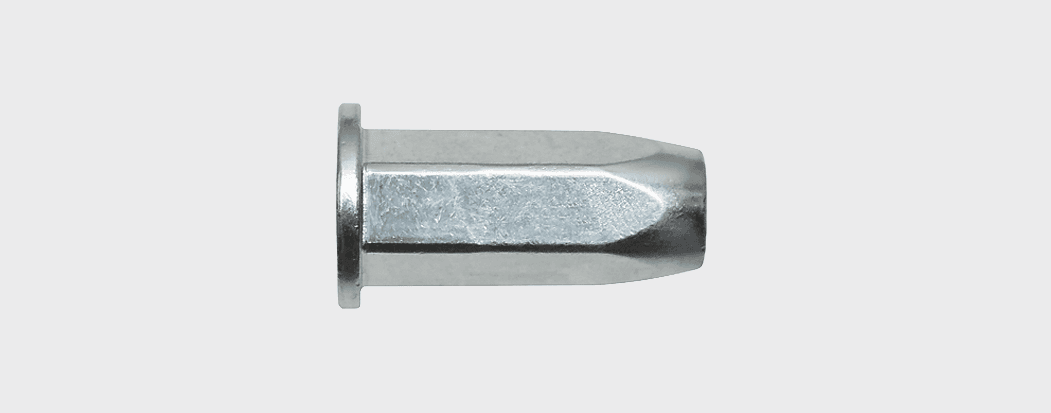

Сталь Заклепка резьбовая, цилиндрич. бортик, шестигранная, закрытая
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Установка на тонкий материал
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Герметично закрытое соединение
- – Материал: сталь оцинкованная
Применение
Крепление антивандального соединения в железнодорожном транспорте, съемного короба в кондиционировании.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М5 | 4,90 | 9,80 | 14,70 |
| М6 | 7,10 | 19,10 | 22,00 |
| М10 | 12,60 | 43,00 | 70,00 |

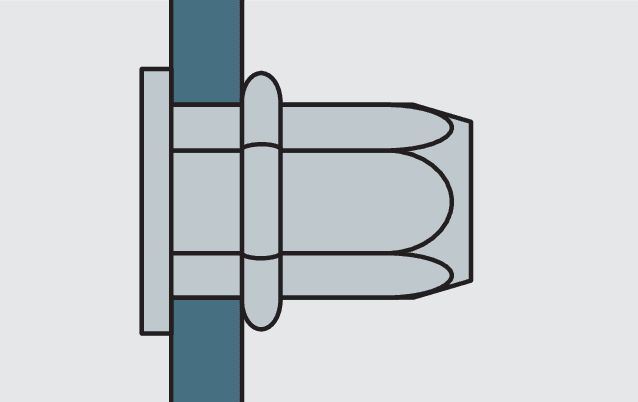

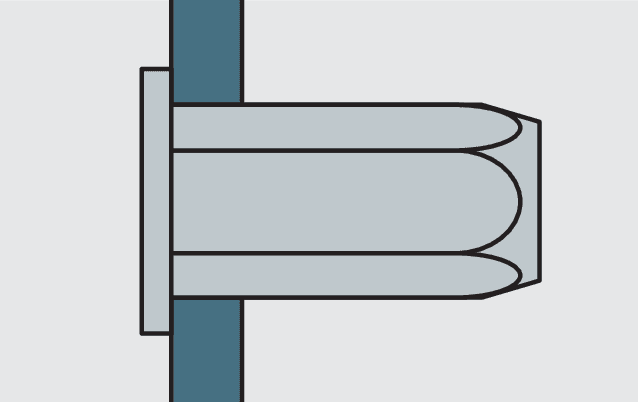

Установка

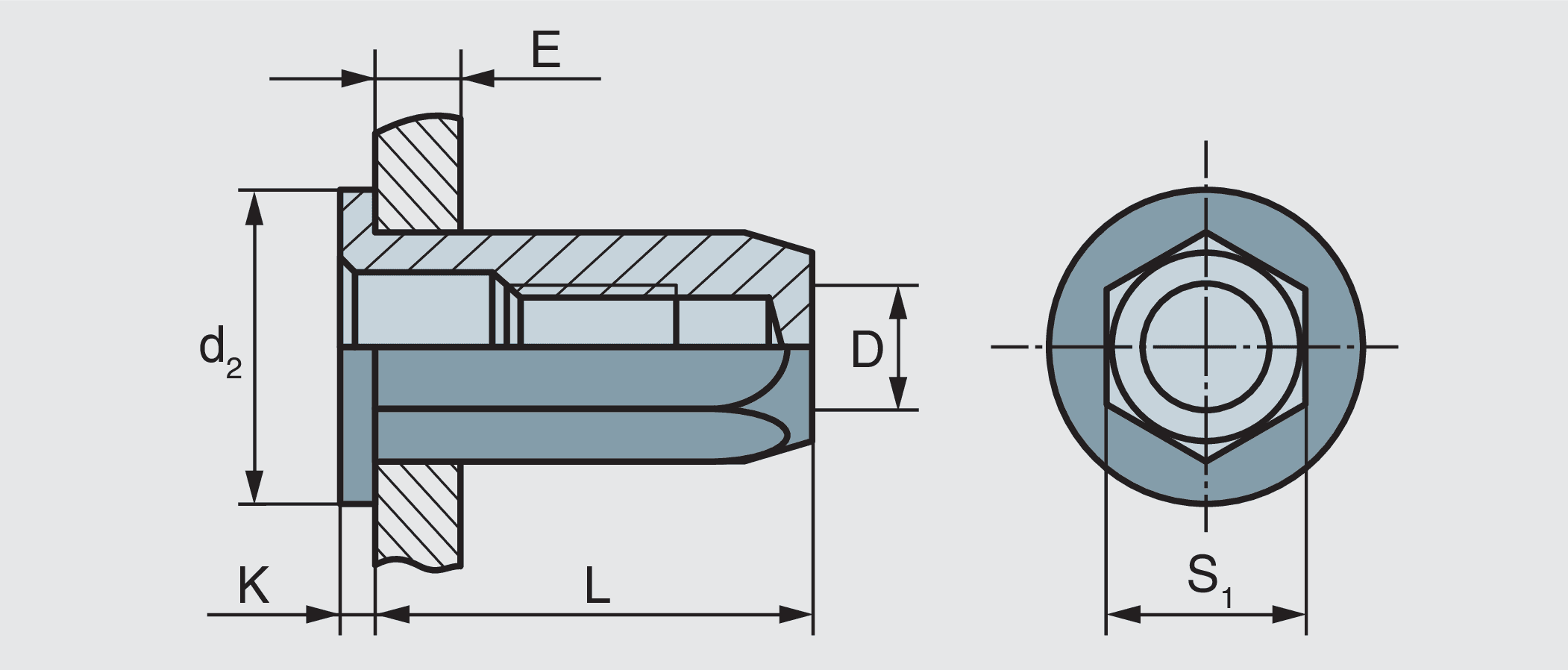

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0311405007H | М5/6,9 | 20,0 | 7,1 | 10,0x1,1 | 0,5–3,0 | 250 | |
| 0311406009H | М6/8,9 | 21,5 | 9,1 | 13,0x1,5 | 0,5–3,0 | 250 | |
| 0311401013H | М10/12,9 | 31,0 | 13,1 | 19,0x2,0 | 1,0–3,5 | 100 |
