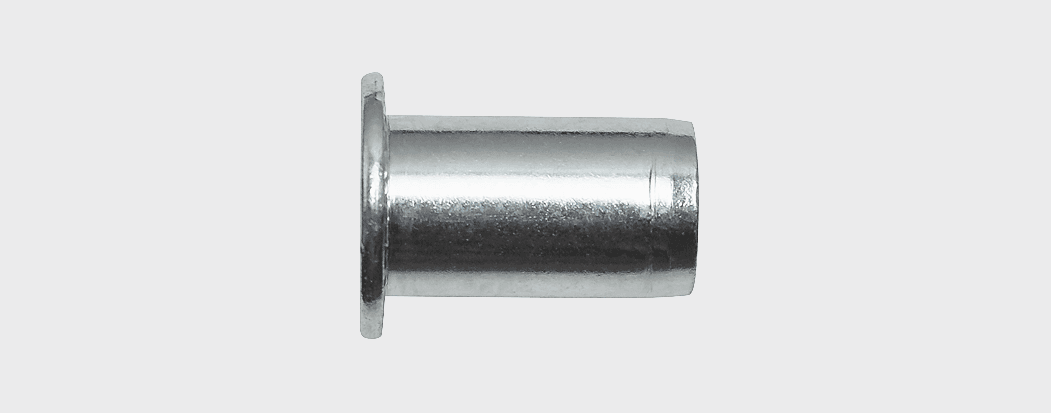

Сталь Заклепка резьбовая, цилиндрический бортик
Цветные металлы
Нерж. сталь
Сталь
Свойства
- – Высокая технологичность монтажа
- – Высокая скорость монтажа
- – Возможно устанавливать после окраски изделия
- – Установка резьбы на тонкий листовой материал
- – Материал: сталь оцинкованная
Применение
Крепление сменных направляющих, мебельной фурнитуры, дверных петель в машиностроении.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М4 | 4,40 | 8,90 | 4,98 | 4,00 |
| М5 | 5,30 | 9,80 | 7,55 | 7,00 |
| М6 | 6,50 | 19,10 | 12,00 | 9,00 |
| М8 | 8,35 | 29,80 | 23,00 | 20,00 |
| М10 | 13,60 | 39,20 | 105,60 | 40,00 |
| М12 | 18,00 | 57,80 | 125,00 | 65,00 |

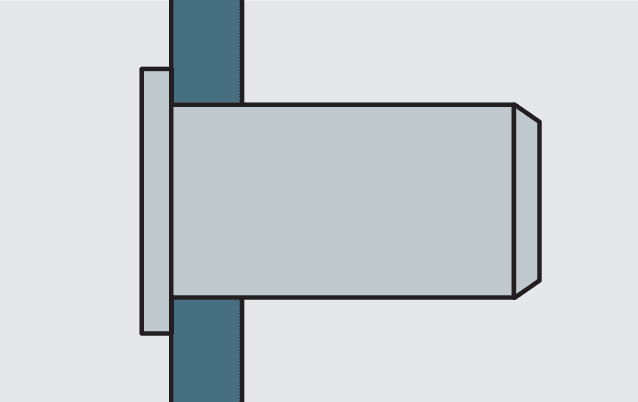

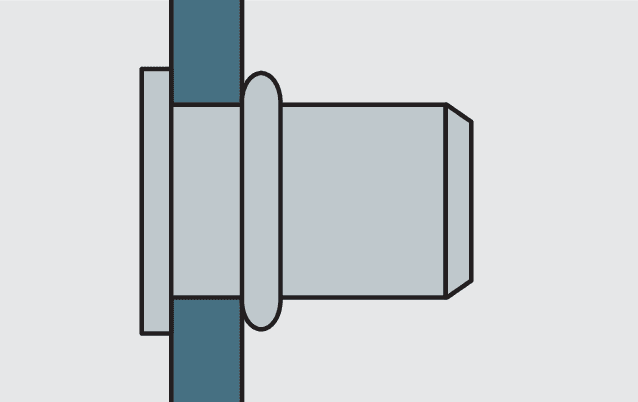

Установка

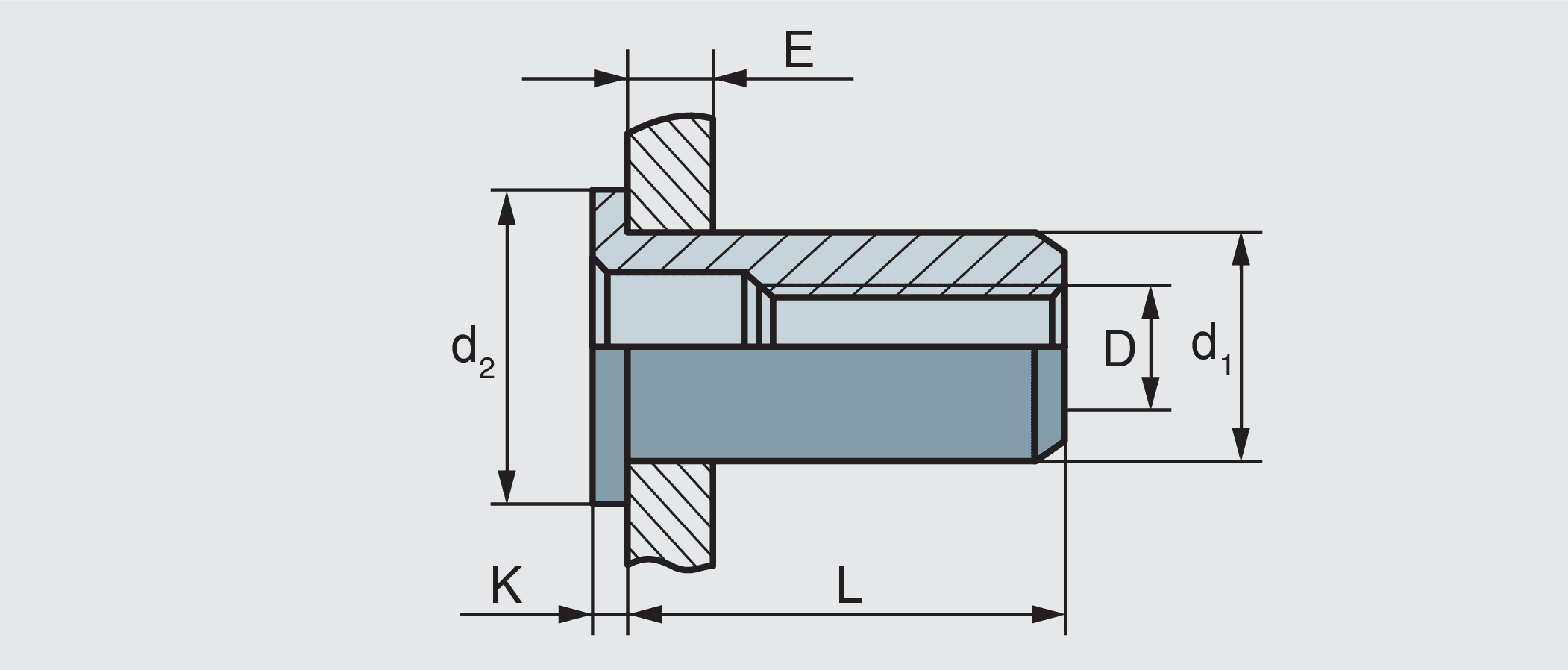

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0301104006H | М4/5,9 | 9,7 | 6,1 | 8,1x0,8 | 0,5–2,0 | 500 | |
| 0301114006H | М4/5,9 | 11,2 | 6,1 | 8,1x0,8 | 2,0–3,5 | 500 | |
| 0301105007H | М5/6,9 | 12,0 | 7,1 | 9,7x1,0 | 0,5–2,5 | 500 | |
| 0301115007H | М5/6,9 | 16,0 | 7,1 | 9,7x1,0 | 2,5–5,5 | 500 | |
| 0301185007H | М5/6,9 | 18,0 | 7,1 | 9,7x1,0 | 5,5–8,0 | 500 | |
| 0301106009H | М6/8,9 | 14,5 | 9,1 | 12,7x1,4 | 0,5–3,0 | 250 | |
| 0301116009H | М6/8,9 | 16,5 | 9,1 | 12,7x1,4 | 3,0–5,5 | 250 | |
| 0301108011H | М8/10,9 | 16,5 | 11,1 | 15,5x1,5 | 0,5–3,0 | 250 | |
| 0301118011H | М8/10,9 | 18,5 | 11,1 | 15,5x1,5 | 2,0–5,5 | 200 | |
| 0301188011H | М8/10,9 | 22,5 | 11,1 | 15,5x1,5 | 5,5–8,0 | 150 | |
| 0301101012H | М10/11,9 | 18,9 | 12,1 | 16,5x2,0 | 0,5–3,5 | 150 | |
| 0301101013H | М10/12,9 | 19,5 | 13,1 | 18,5x2,0 | 1,0–3,5 | 150 | |
| 0301111013H | М10/12,9 | 21,5 | 13,1 | 18,5x2,0 | 3,5–5,5 | 150 | |
| 0301181013H | М10/12,9 | 27,0 | 13,1 | 18,5x2,0 | 5,5–8,0 | 150 | |
| 0301101216H | М12/15,9 | 25,0 | 16,1 | 21,0x2,0 | 1,0–3,5 | 100 | |
| 0301111216H | М12/15,9 | 28,0 | 16,1 | 21,0x2,0 | 3,5–6,0 | 100 |
