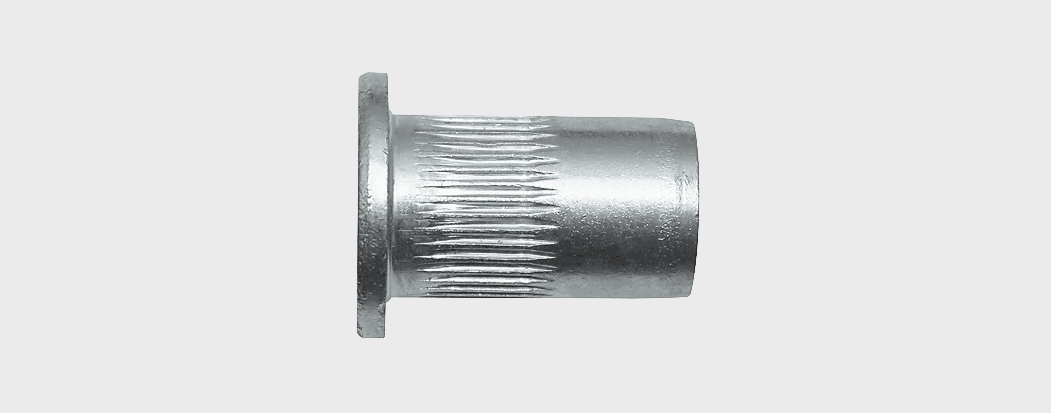

Сталь Заклепка резьбовая, цилиндрический бортик, с насечкой
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Высокая технологичность монтажа
- – Высокая скорость монтажа
- – Возможно устанавливать после окраски изделия
- – Установка резьбы на тонкий листовой материал
- – Увеличенное сопротивление прокручиванию в сравнении с гладкой гильзой
- – Материал: сталь оцинкованная
Применение
Крепление внутренней отделки метровагона, телескопической стойки, люстры уличного столба.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М3 | 2,40 | 4,10 | 2,20 | 2,00 |
| М4 | 3,90 | 7,90 | 5,50 | 5,00 |
| М5 | 5,10 | 11,30 | 8,20 | 8,00 |
| М6 | 6,50 | 20,60 | 17,80 | 10,00 |
| М8 | 8,40 | 29,80 | 34,50 | 25,00 |
| М10 | 11,00 | 43,30 | 110,00 | 55,00 |
| М12 | 14,70 | 47,70 | 161,50 | 75,00 |

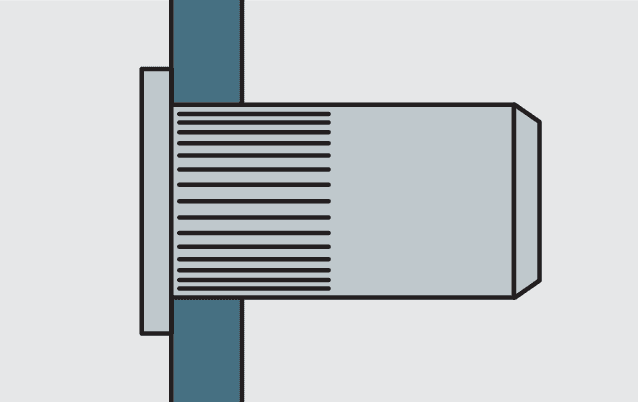

Установка
Технические данные

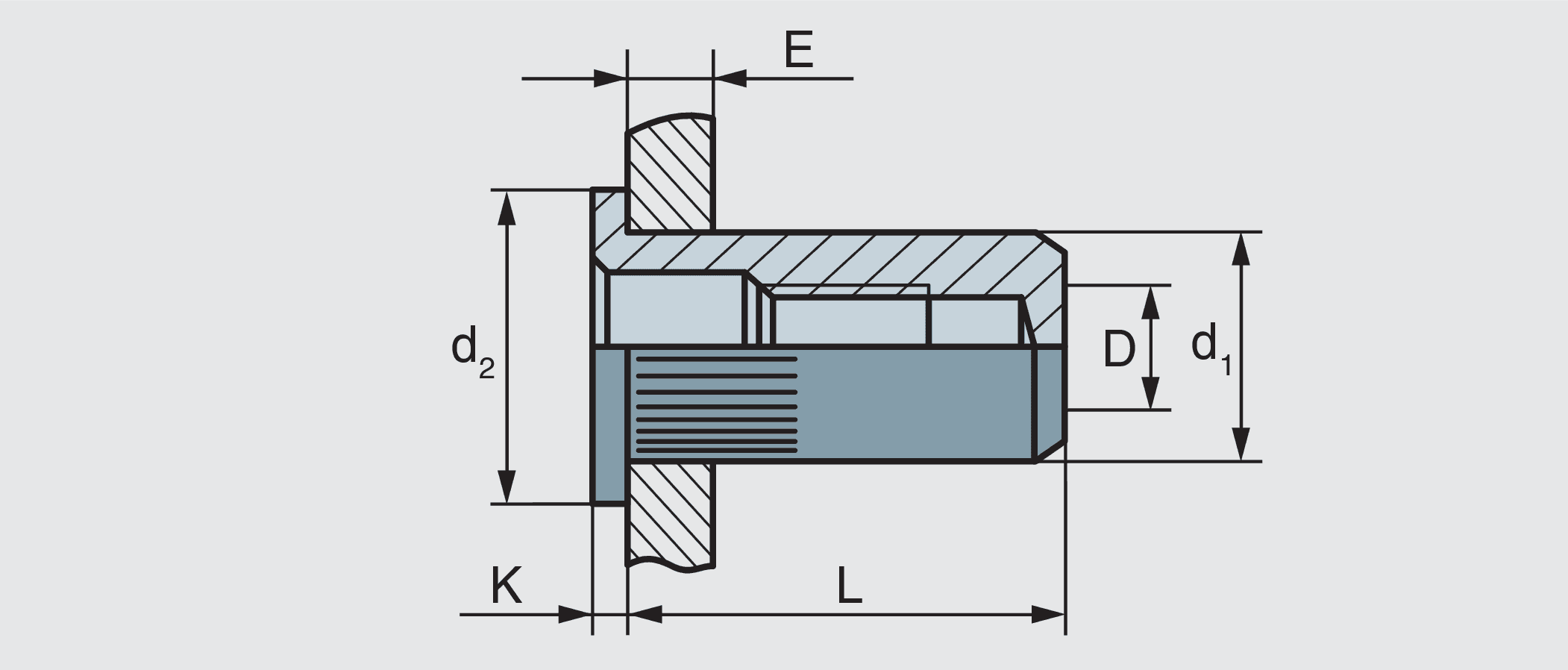

| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0371103005H | М3/4,9 | 8,5 | 5,1 | 7,5x1,0 | 0,1–1,5 | 1000 | |
| 0371104006H | М4/5,9 | 9,5 | 6,1 | 9,0x1,0 | 0,5–2,0 | 1000 | |
| 0371114006H | М4/5,9 | 12,3 | 6,1 | 9,0x1,0 | 2,0–4,0 | 500 | |
| 0371105007H | М5/6,9 | 12,0 | 7,1 | 1,0x1,0 | 0,5–3,0 | 1000 | |
| 0371115007H | М5/6,9 | 15,0 | 7,1 | 1,0x1,0 | 3,0–6,0 | 500 | |
| 0371185007H | М5/6,9 | 18,0 | 7,1 | 1,0x1,0 | 5,5–8,0 | 500 | |
| 0371106009H | М6/8,9 | 14,5 | 9,1 | 13,0x1,5 | 0,5–3,0 | 250 | |
| 0371116009H | М6/8,9 | 16,5 | 9,1 | 13,0x1,5 | 3,0–5,5 | 250 | |
| 0371108011H | М8/10,9 | 16,5 | 11,1 | 16,0x1,5 | 0,5–3,0 | 250 | |
| 0371118011H | М8/10,9 | 18,5 | 11,1 | 16,0x1,5 | 2,0–5,5 | 200 | |
| 0371188011H | М8/10,9 | 22,5 | 11,1 | 16,0x1,5 | 5,5–8,0 | 150 | |
| 0371101013H | М8/10,9 | М10 | 11,1 | 16,0x1,5 | /12,9 | 19,5 | |
| 0371111013H | М8/10,9 | 21,5 | 11,1 | 16,0x1,5 | 3,5–5,5 | 150 | |
| 0371181013H | М8/10,9 | 27,0 | 11,1 | 16,0x1,5 | 5,5–8,0 | 150 | |
| 0371101216H | М12/15,9 | 24,0 | 16,1 | 22,0x2,0 | 1,0–3,5 | 100 | |
| 0371111216H | М12/15,9 | 26,0 | 16,1 | 22,0x2,0 | 3,5–6,0 | 100 |
