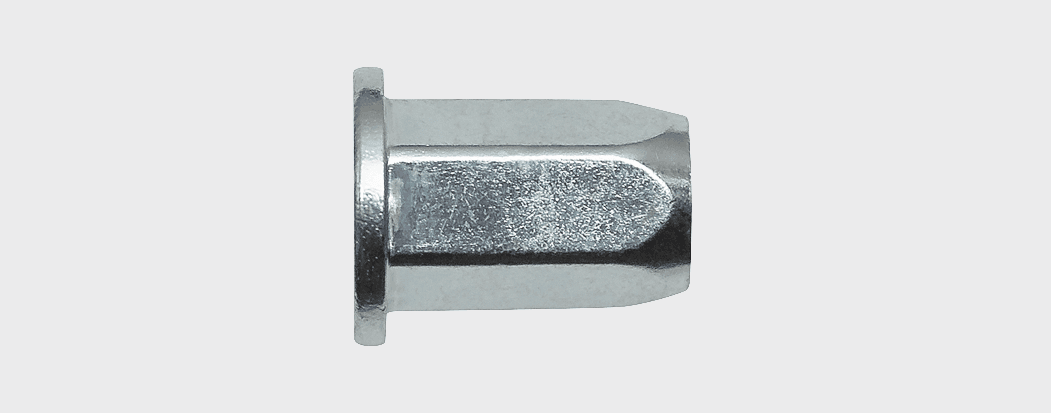

Сталь Заклепка резьбовая, цилиндрический бортик, шестигранная
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Материал: сталь оцинкованная
Применение
Крепление оборудования в железнодорожном транспорте, вентиляционного каркаса в метровагоне.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 3,40 | 7,90 | 6,00 |
| М5 | 4,90 | 9,80 | 14,70 |
| М6 | 7,10 | 19,10 | 22,00 |
| М8 | 9,60 | 29,80 | 46,50 |
| М10 | 12,60 | 43,30 | 88,00 |
| М12 | 17,20 | >57,80 | 115,00 |

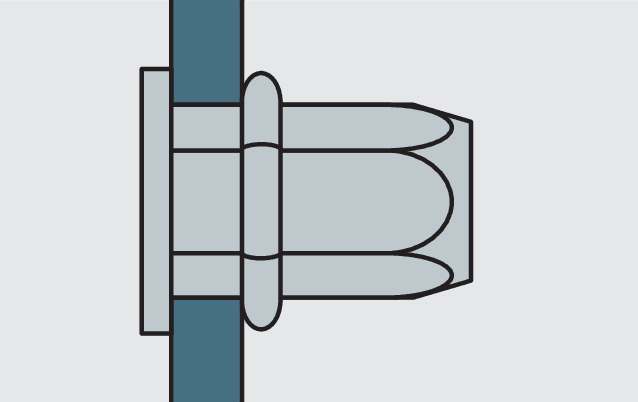

Установка

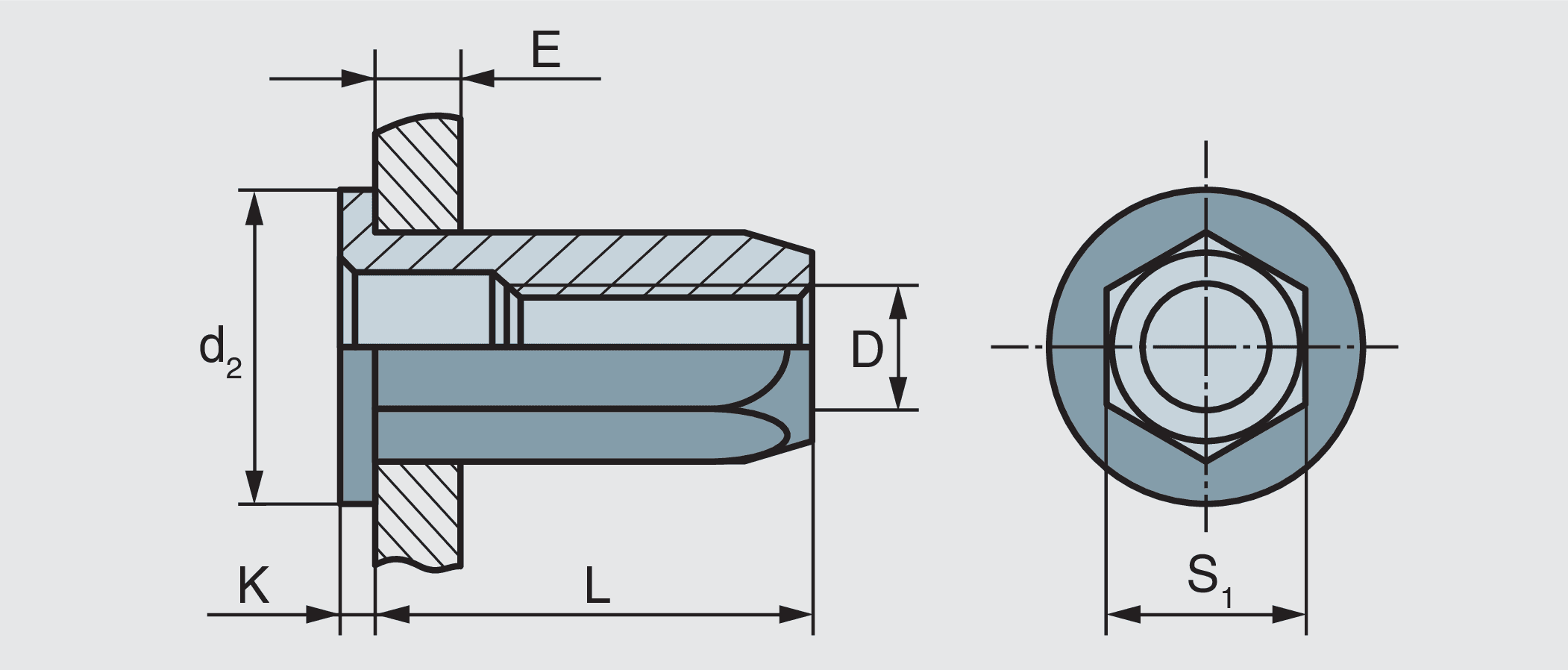

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0311104006H | М4/5,9 | 10,0 | 6,1 | 9,0x1,0 | 0,5–2,0 | 500 | |
| 0311105007H | М5/6,9 | 13,0 | 7,1 | 10,0x1,0 | 0,5–3,0 | 500 | |
| 0311106009H | М6/8,9 | 14,2 | 9,1 | 13,0x1,5 | 0,5–3,0 | 250 | |
| 0311108011H | М8/10,9 | 16,5 | 11,1 | 16,0x1,5 | 0,5–3,0 | 250 | |
| 0311118011H | М8/10,9 | 19,5 | 11,1 | 16,0x1,5 | 3,0–5,5 | 250 | |
| 0311101013H | М10/12,9 | 19,5 | 13,1 | 19,0x2,0 | 0,5–3,5 | 1000 | |
| 0311101216H | М12/15,9 | 25,0 | 16,1 | 23,0x2,0 | 1,0–4,0 | 500 |
