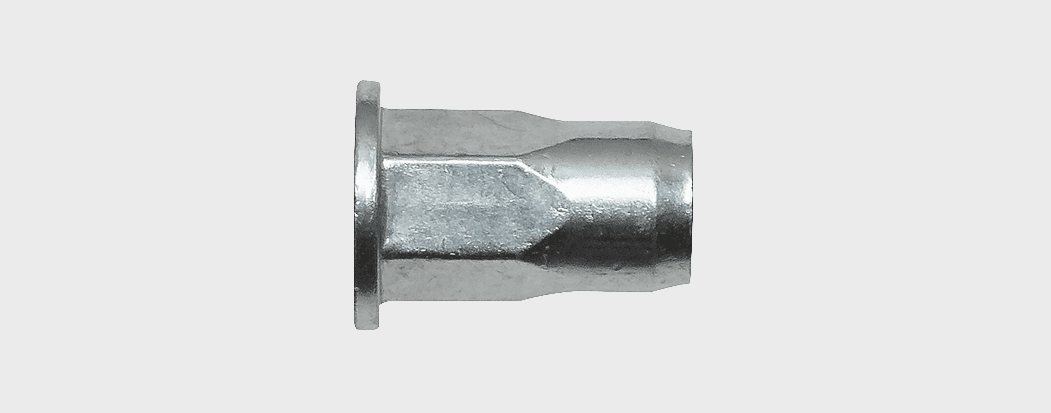

Сталь Заклепка резьбовая, цилиндрический бортик, шестигранная ½
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Облегченная посадка в отверстие
- – Материал: сталь оцинкованная
Применение
Крепление системы безопасности пассажиров, крепление охладителей в машиностроении.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 3,40 | 7,90 | 6,00 |
| М5 | 4,90 | 9,80 | 14,70 |
| М6 | 7,10 | 19,10 | 22,00 |
| М8 | 8,50 | 29,30 | 46,50 |
| М12 | 17,20 | 44,00 | 115,00 |

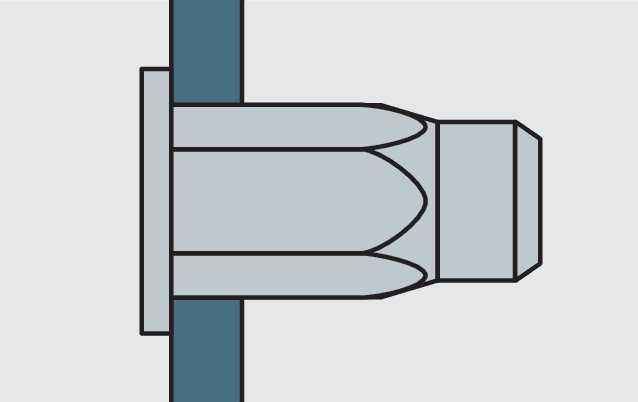

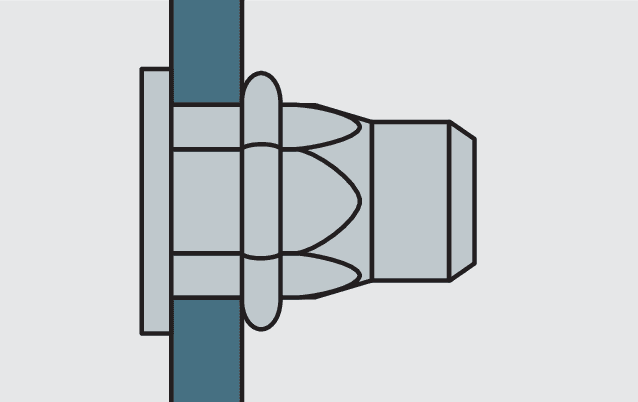

Установка

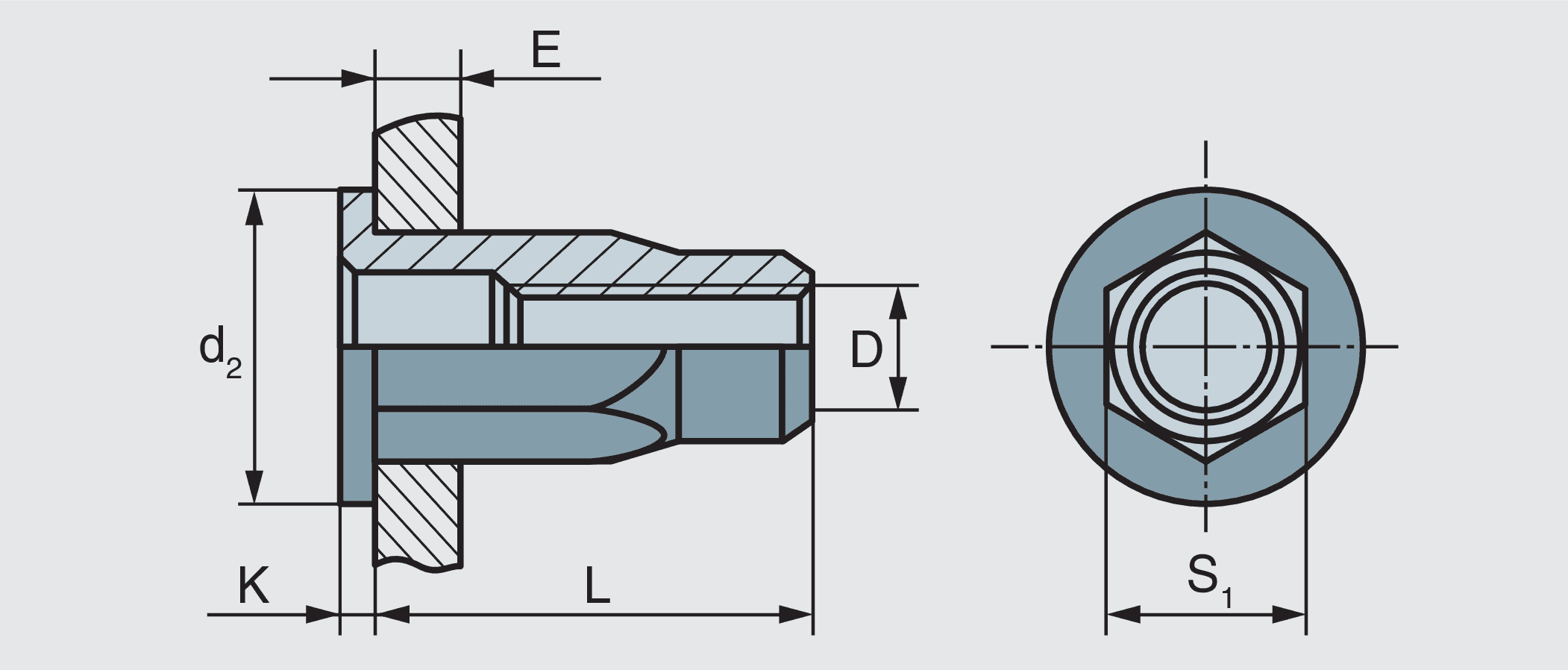

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0331104006H | М4/5,9 | 9,7 | 6,1 | 9,0x1,0 | 0,5–2,0 | 500 | |
| 0331105007H | М5/6,9 | 12,8 | 7,1 | 10,0x1,0 | 0,5–3,0 | 500 | |
| 0331106009H | М6/8,9 | 14,5 | 9,1 | 13,0x1,5 | 0,5–3,0 | 500 | |
| 0331108011H | М8/10,9 | 16,5 | 11,1 | 16,0x1,5 | 0,5–3,0 | 250 | |
| 0331101216H | М12/15,9 | 25,0 | 16,1 | 23,0x2,0 | 1,0–4,0 | 500 |
