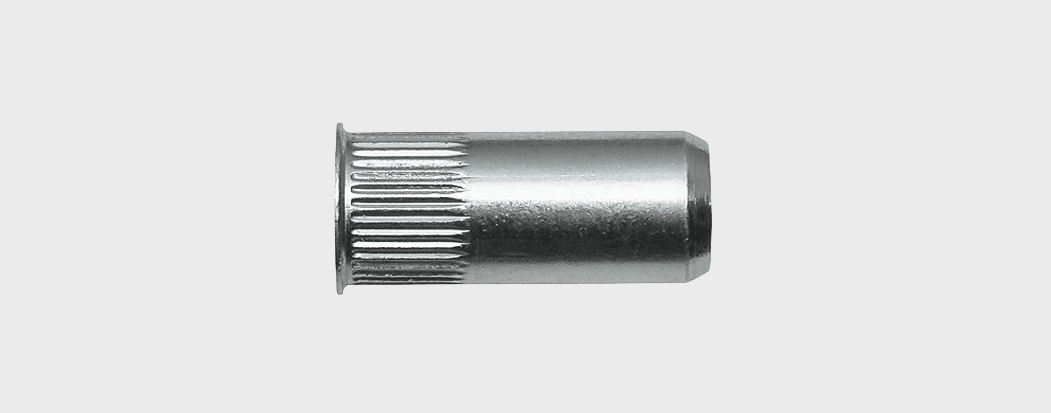

Сталь Заклепка резьбовая, уменьшен. бортик, с насечкой, закрытая
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Установка на тонкий материал
- – Скрытое крепление
- – Герметично закрытое соединение
- – Материал: сталь оцинкованная
Применение
Крепление антивандальных соединений в ограждающих
конструкциях, вентиляционного оборудования.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 3,00 | 7,00 | 2,90 |
| М5 | 5,80 | 9,80 | 5,80 |
| М6 | 7,10 | 19,10 | 10,50 |
| М8 | 8,40 | 30,00 | 15,50 |

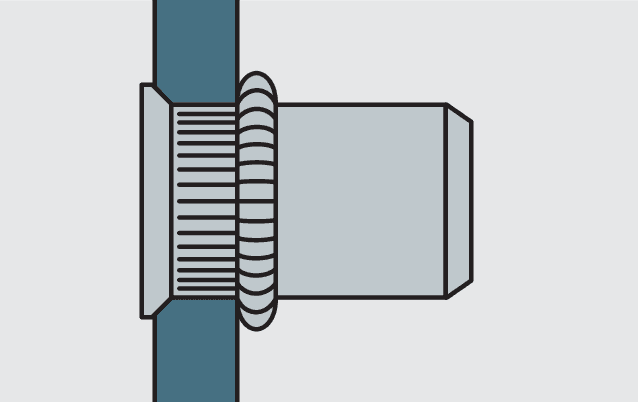

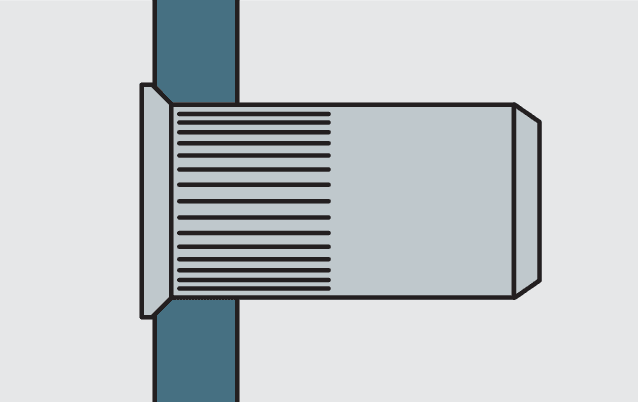

Установка

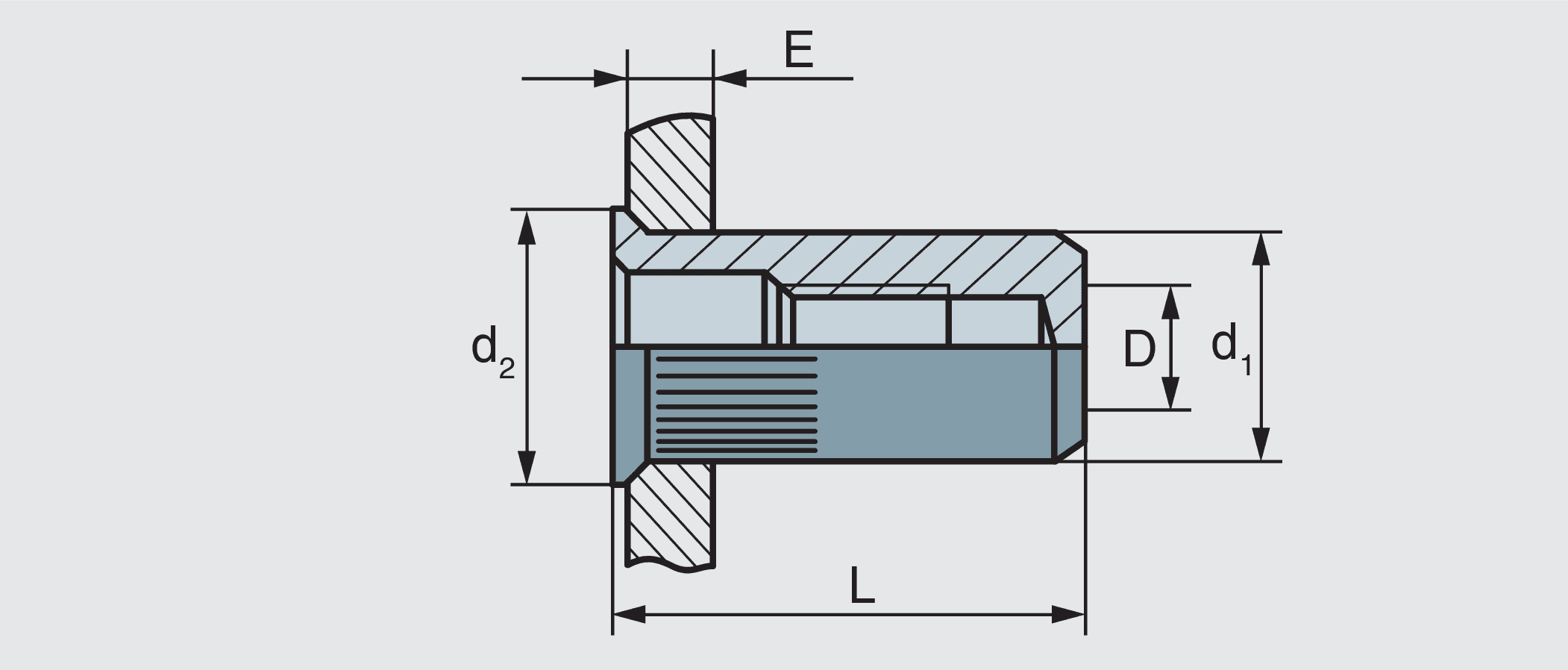

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0375204006H | М4/5,9 | 14,9 | 6,1 | 7,0 | 0,5–2,0 | 500 | |
| 0375205007H | М5/6,9 | 18,0 | 7,1 | 8,0 | 0,5–3,0 | 500 | |
| 0375206009H | М6/8,9 | 21,5 | 9,1 | 9,9 | 0,5–3,0 | 250 | |
| 0375208011H | М8/10,9 | 22,5 | 11,1 | 12,0 | 0,5–3,0 | 250 |
