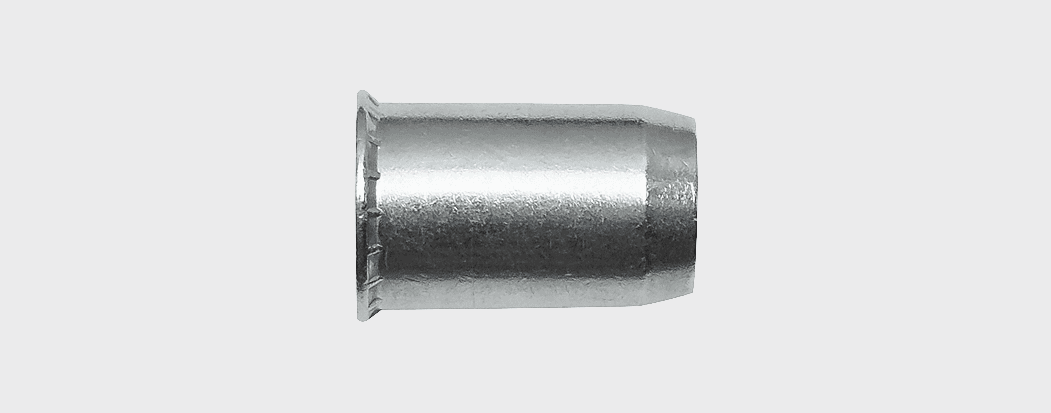

Сталь Заклепка резьбовая, уменьшенный бортик
Цветные металлы
Нерж. сталь
Сталь
Свойства
- – Можно устанавливать на любой стадии производства
- – Не требует зенкованного отверстия
- – Материал: сталь оцинкованная
Применение
Крепление элементов конструкции стальной мебели, каркаса систем кондиционирования.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М3 | 2,10 | 3,65 | 1,70 | 1,50 |
| М4 | 3,40 | 7,20 | 2,80 | 2,50 |
| М5 | 5,30 | 9,80 | 5,70 | 5,50 |
| М6 | 6,50 | 19,10 | 9,50 | 9,00 |
| М8 | 8,35 | 29,80 | 14,00 | 13,00 |

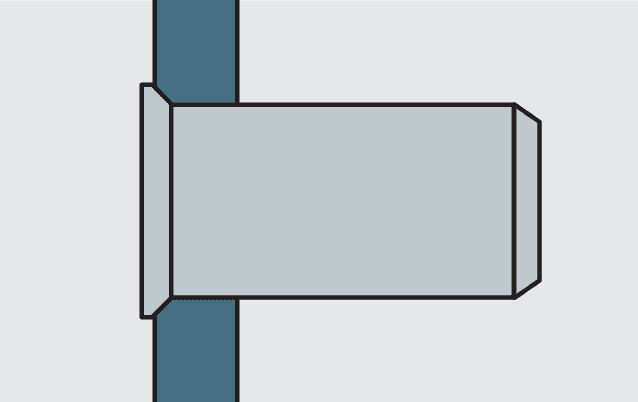

Установка

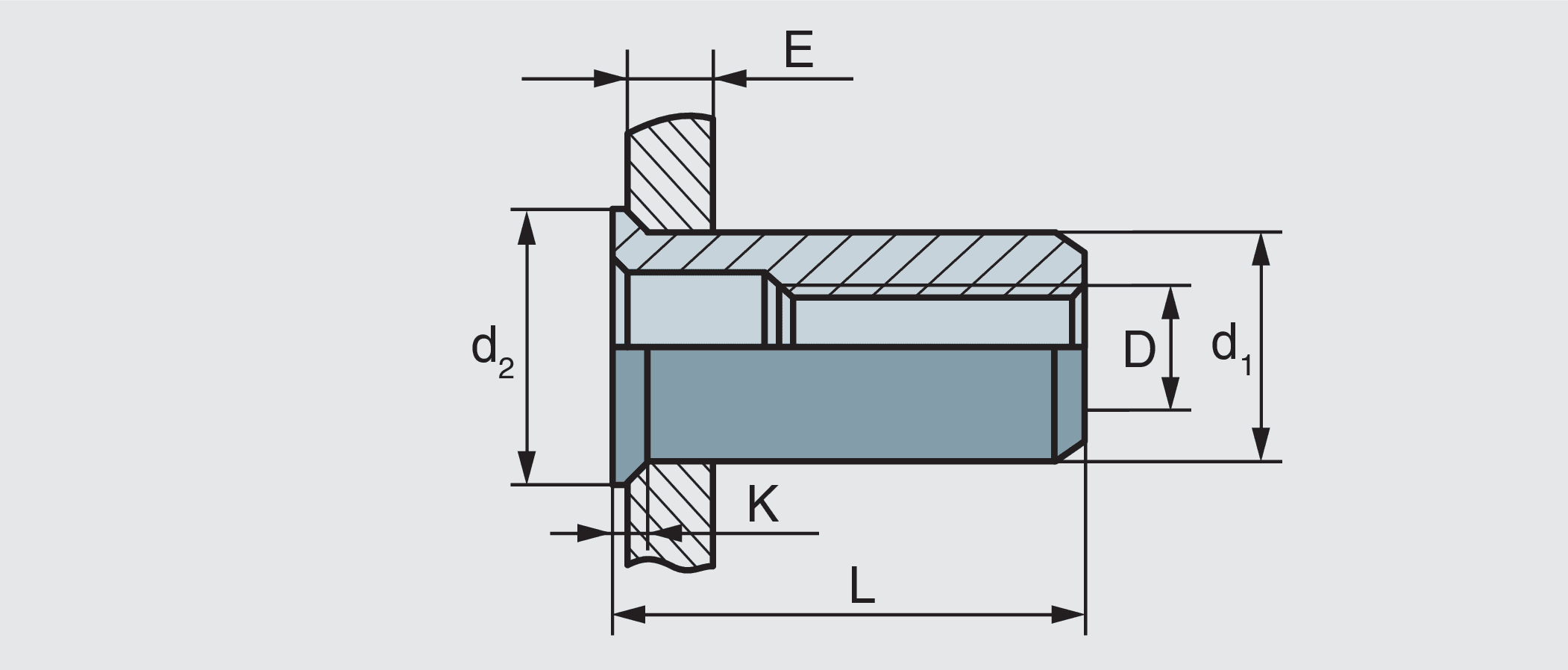

Технические данные
| Артикул | Диаметр резьбы и гильзы D / d1, мм | Длина гильзы L, мм | Диаметр сверления H14, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0301203005H | М3/4,9 | 8,7 | 5,1 | 5,4 | 0,5–1,5 | 1000 | |
| 0301204006H | М4/5,9 | 9,7 | 6,1 | 6,7 | 0,5–2,0 | 1000 | |
| 0301205007H | М5/6,9 | 12,0 | 7,1 | 8,0 | 0,5–3,0 | 500 | |
| 0301206009Н | М6/8,9 | 15,0 | 9,1 | 10,0 | 0,5–3,0 | 500 | |
| 0301208011H | М8/10,9 | 16,0 | 11,1 | 12,0 | 0,5–3,0 | 250 |
