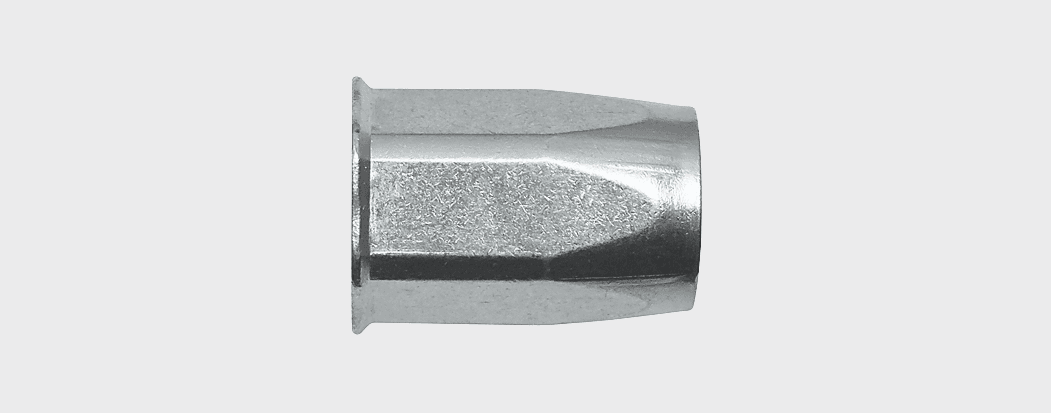

Сталь Заклепка резьбовая, уменьшенный бортик, шестигранная
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Материал: сталь оцинкованная
Применение
Крепление сменных направляющих транспортной ленты, антивандальной облицовки.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм |
|---|---|---|---|
| М4 | 3,40 | 7,90 | 4,10 |
| М5 | 4,90 | 9,80 | 8,00 |
| М6 | 7,50 | 19,10 | 12,00 |
| М8 | 9,60 | 29,80 | 38,00 |
| М10 | 12,60 | 43,30 | 70,00 |
| М12 | 17,20 | >57,80 | 98,00 |

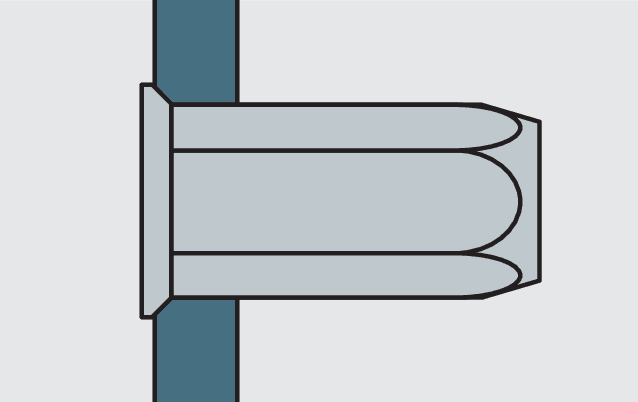

Установка

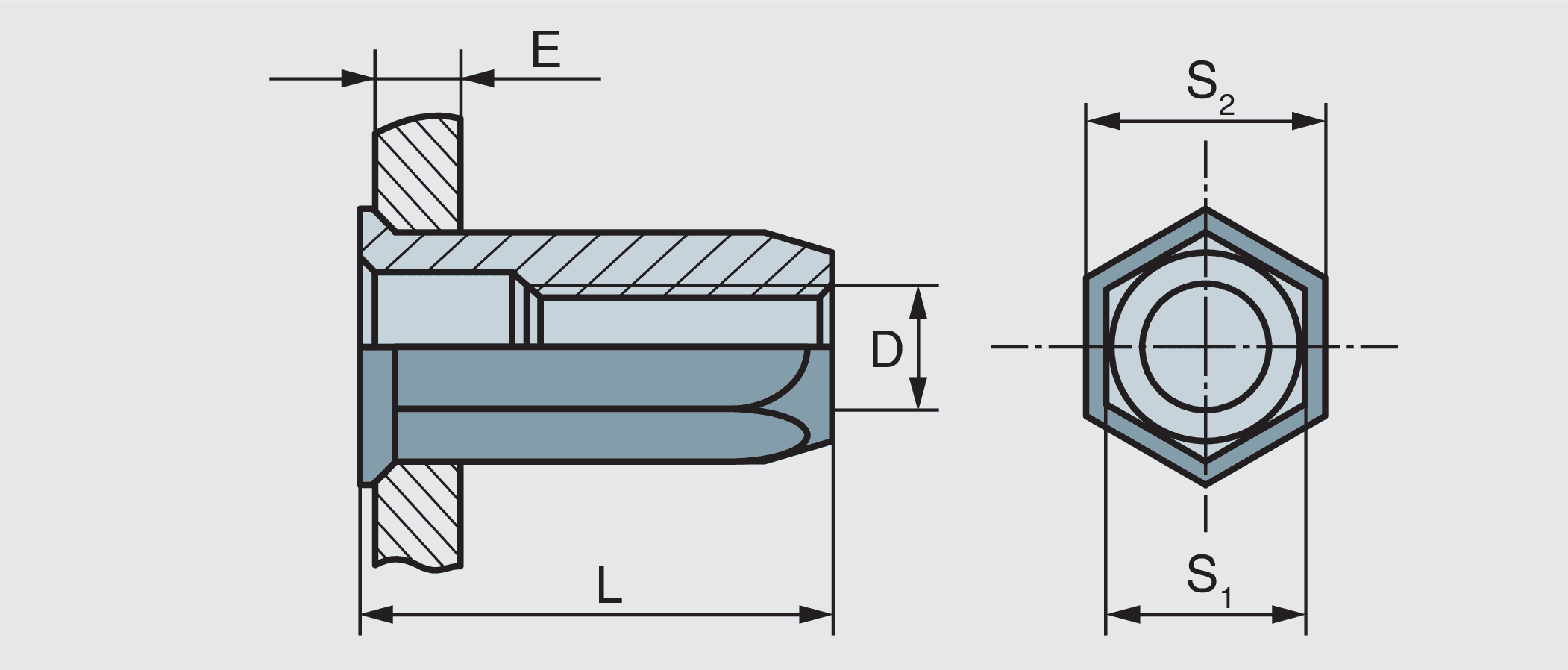

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Шестигр. бортика S2, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0311204006H | М4/5,9 | 11,0 | 6,1 | 6,6 | 0,5–2,0 | 500 | |
| 0311205007H | М5/6,9 | 14,0 | 7,1 | 7,7 | 0,5–3,0 | 500 | |
| 0311206009H | М6/8,9 | 16,0 | 9,1 | 9,8 | 0,5–3,0 | 500 | |
| 0311208011H | М8/10,9 | 18,0 | 11,1 | 11,8 | 0,5–3,0 | 250 | |
| 0311218011H | М8/10,9 | 20,5 | 11,1 | 11,8 | 3,0–5,5 | 250 | |
| 0311201013H | М10/12,9 | 22,0 | 13,1 | 14,0 | 0,5–3,5 | 150 | |
| 0311201216H | М12/15,9 | 25,0 | 16,1 | 17,5 | 1,0–4,0 | 100 |
