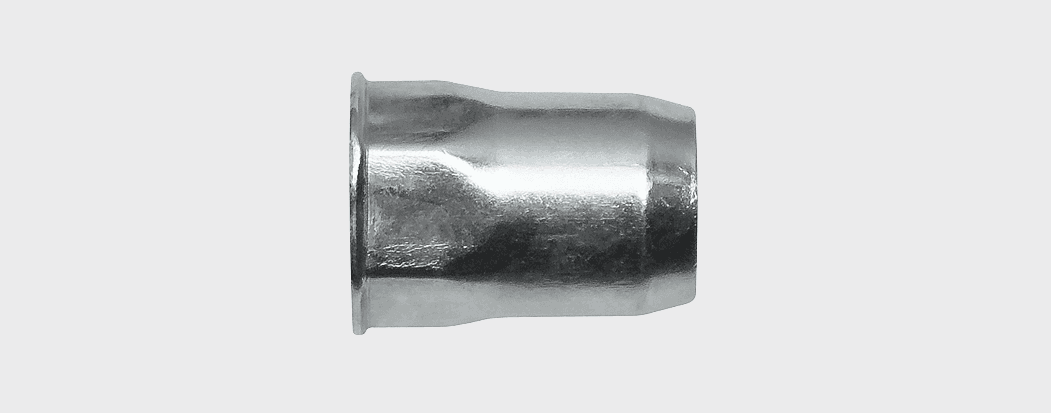

Сталь Заклепка резьбовая, уменьшенный бортик, шестигранная ½
Сталь
Цветные металлы
Нерж. сталь
Свойства
- – Увеличенное сопротивление прокручиванию в сравнении с цилиндрической гильзой с насечкой
- – Облегченная посадка в отверстие
- – Материал: сталь оцинкованная
Применение
Крепление ограждающих конструкций в сельхоз техники, систем водоотведения, систем сбора продуктов.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| М4 | 3,90 | 6,80 | 3,00 | 2,00 |
| М5 | 5,00 | 11,50 | 6,00 | 5,00 |
| М6 | 8,00 | 16,50 | 11,00 | 10,00 |
| М8 | 11,00 | 25,00 | 20,00 | 15,00 |
| М10 | 13,50 | 48,20 | 25,10 | 20,00 |
| М12 | 15,20 | 55,10 | 65,00 | 33,00 |

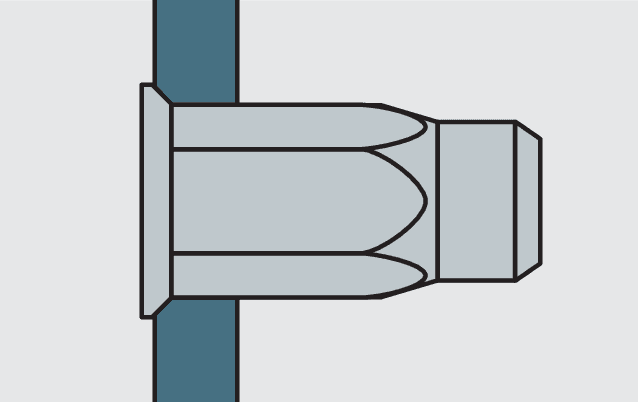

Установка

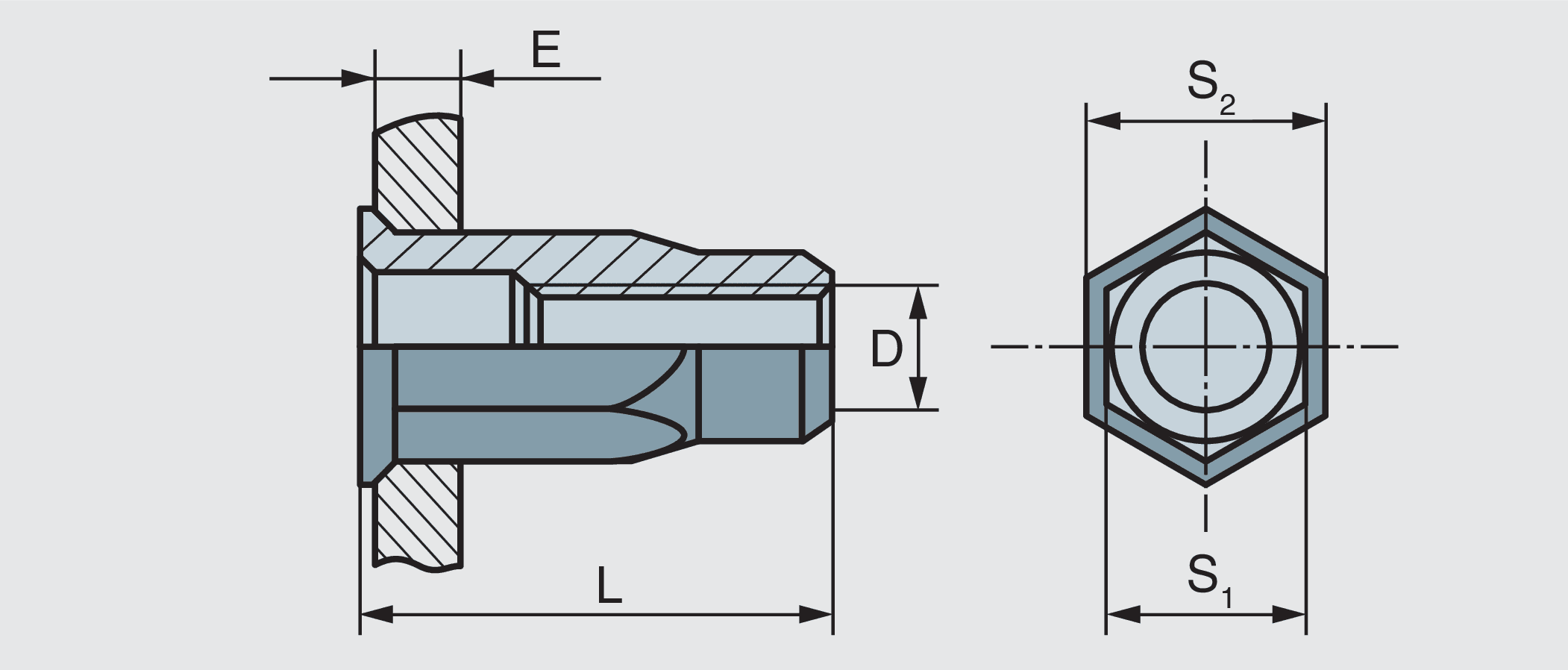

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0331204006H | М4/5,9 | 11,0 | 6,1 | 7,0x0,5 | 0,5–2,0 | 500 | |
| 0331214006H | М4/5,9 | 12,0 | 6,1 | 7,0x0,5 | 2,0–4,0 | 500 | |
| 0331205007H | М5/6,9 | 14,5 | 7,1 | 8,0x0,5 | 0,5–3,0 | 500 | |
| 0331215007H | М5/6,9 | 15,5 | 7,1 | 8,0x0,5 | 3,0–6,0 | 500 | |
| 0331206009H | М6/8,9 | 16,0 | 9,1 | 10,0x0,6 | 0,5–3,0 | 500 | |
| 0331216009H | М6/8,9 | 17,0 | 9,1 | 10,0x0,6 | 3,0–5,5 | 500 | |
| 0331208011H | М8/10,9 | 17,5 | 11,1 | 12,0x0,7 | 0,5–3,0 | 250 | |
| 0331218011H | М8/10,9 | 18,5 | 11,1 | 12,0x0,7 | 3,0–5,5 | 250 | |
| 0331201013H | М10/12,9 | 21,0 | 13,1 | 14,0x0,7 | 1,0–3,5 | 150 | |
| 0331211013H | М10/12,9 | 23,5 | 13,1 | 14,0x0,7 | 3,5–5,5 | 150 | |
| 0331201216H | М12/15,9 | 24,2 | 16,1 | 17,0x0,7 | 1,0–4,0 | 100 | |
| 0331211216H | М12/15,9 | 26,0 | 16,1 | 17,0x0,7 | 3,5–6,0 | 100 |
