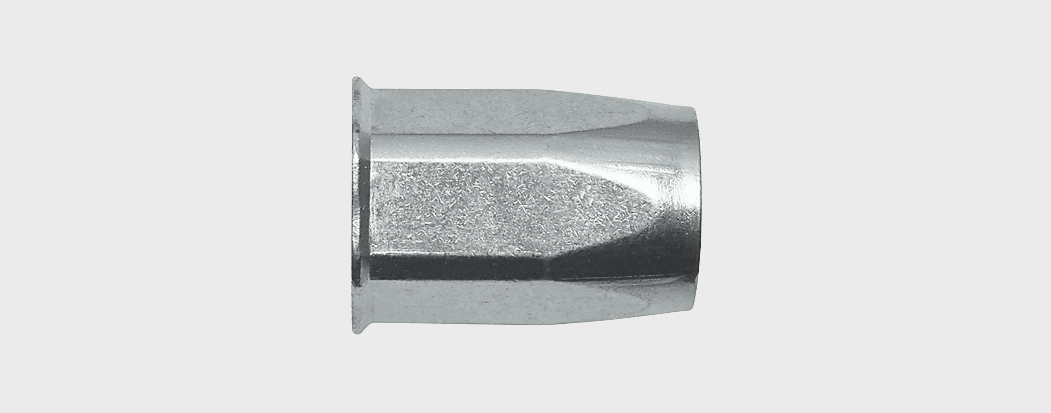

Сталь Заклепка резьбовая, уменьшенный бортик, шестигранная, закрытая
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Высокая скорость монтажа
- – Высокая технологичность крепления
- – Герметично закрытое соединение
- – Материал: сталь оцинкованная
Применение
Системы безопасности автомобиля, крепление декоративных
панелей автомобиля.
Нагрузки
| Диаметр резьбы D, мм | Монтаж, кН | Разрыв, кН | Прокручивание, Нм | Затяжка болта, Нм |
|---|---|---|---|---|
| M4 | 1,70 | 7,90 | 6,00 | 5,00 |
| M5 | 2,50 | 9,80 | 14,50 | 13,50 |
| M6 | 3,40 | 19,10 | 22,20 | 21,20 |
| M8 | 4,80 | 29,30 | 46,00 | 45,00 |

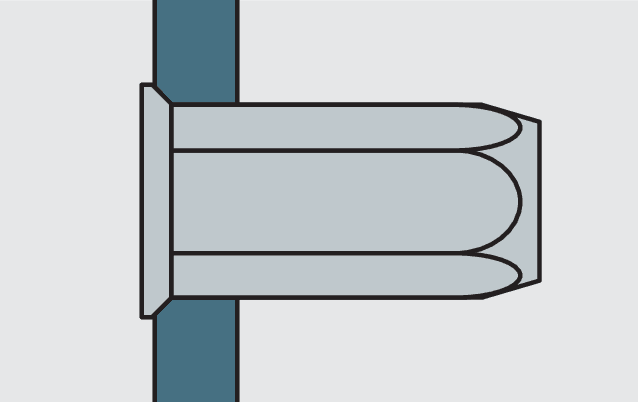

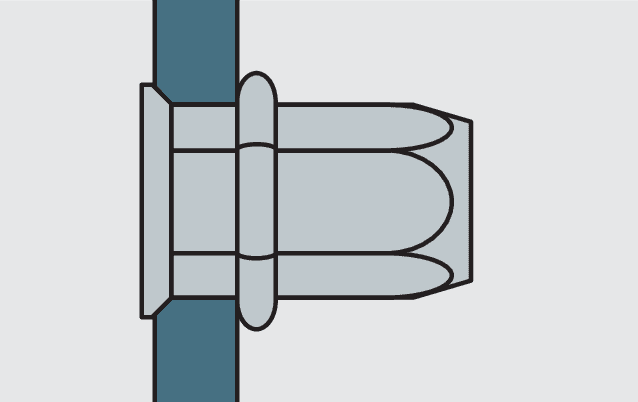

Установка

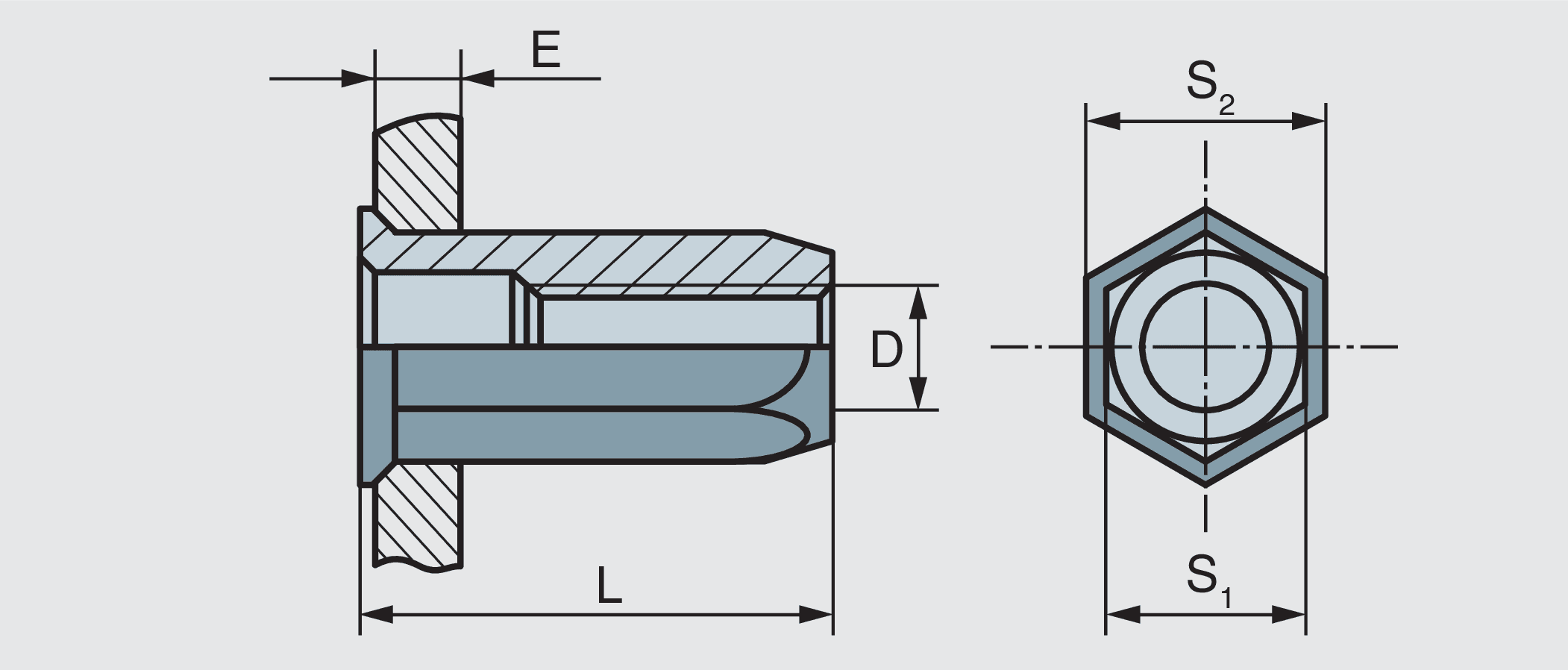

Технические данные
| Артикул | Диаметр резьбы и шестигр. гильзы D / S1, мм | Длина гильзы L, мм | Шестигр. отверстия мм | Шестигр. бортика S2, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 0311704006H | M4/5,9 | 16,1 | 6,1 | 6,6 | 0,5–2,0 | 1000 | |
| 0311705007H | М5/6,9 | 17,2 | 7,1 | 7,7 | 0,5–3,0 | 1000 | |
| 0311706009H | М6/8,9 | 19,5 | 9,1 | 9,8 | 0,5–3,5 | 500 | |
| 0311708011H | М8/10,9 | 21,5 | 11,1 | 11,8 | 0,5–3,5 | 250 |
