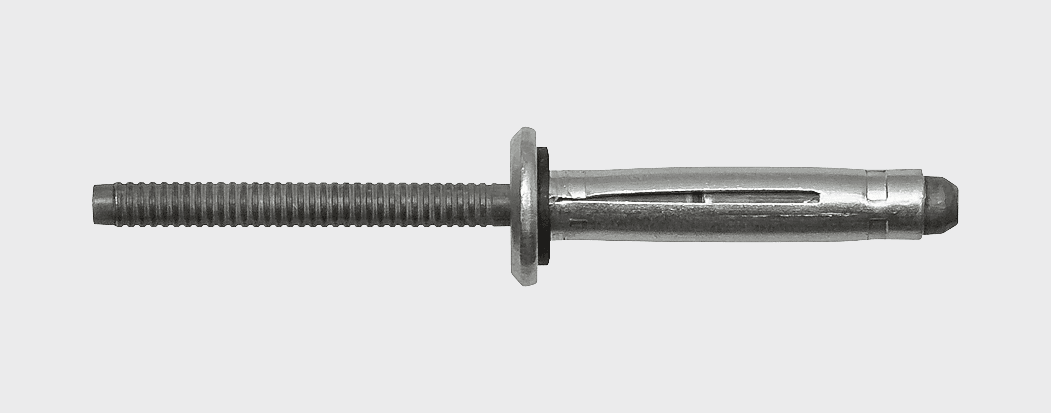

Алюминий / Алюминий Заклепка вытяжная, распорная, стандартный бортик, с прокладкой
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Крепление мягких и хрупких материалов
- – Широкий диапазон толщин скрепляемых материалов
- – Высокая степень защиты от проникновения воды
- – Коррозионная устойчивость соединения
- – Возможность окраски в цвета по стандарту RAL
- – Герметизирующая прокладка из EPDM резины
- – Гильза: алюминий Al Mg 2,5
- Стержень: алюминий Al Mg 5,0
- – Возможно производство в материалах: Сталь / Сталь и Монель / Нерж.сталь
Применение
Крепление кровельного профлиста, задний профиль прицепа к сэндвичу, ЛСТК.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 5,2 | 3,00 | 1,70 |
| 6,3 | 4,00 | 2,50 |
| 7,7 | 6,65 | 4,85 |

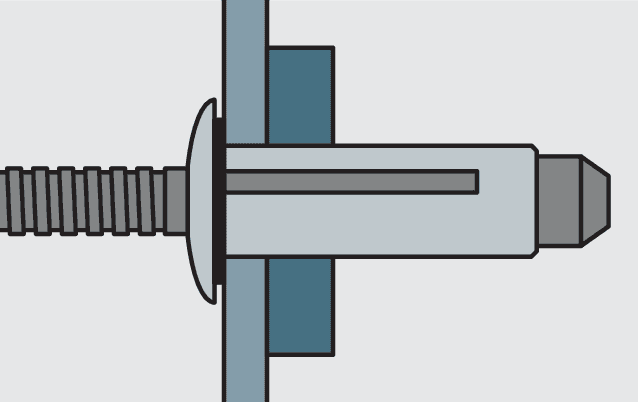

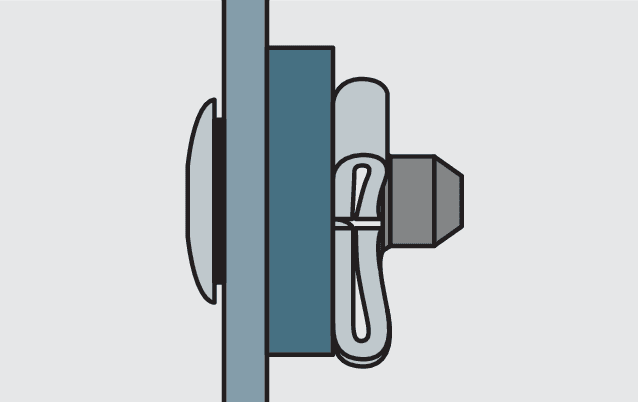

Установка
Технические данные

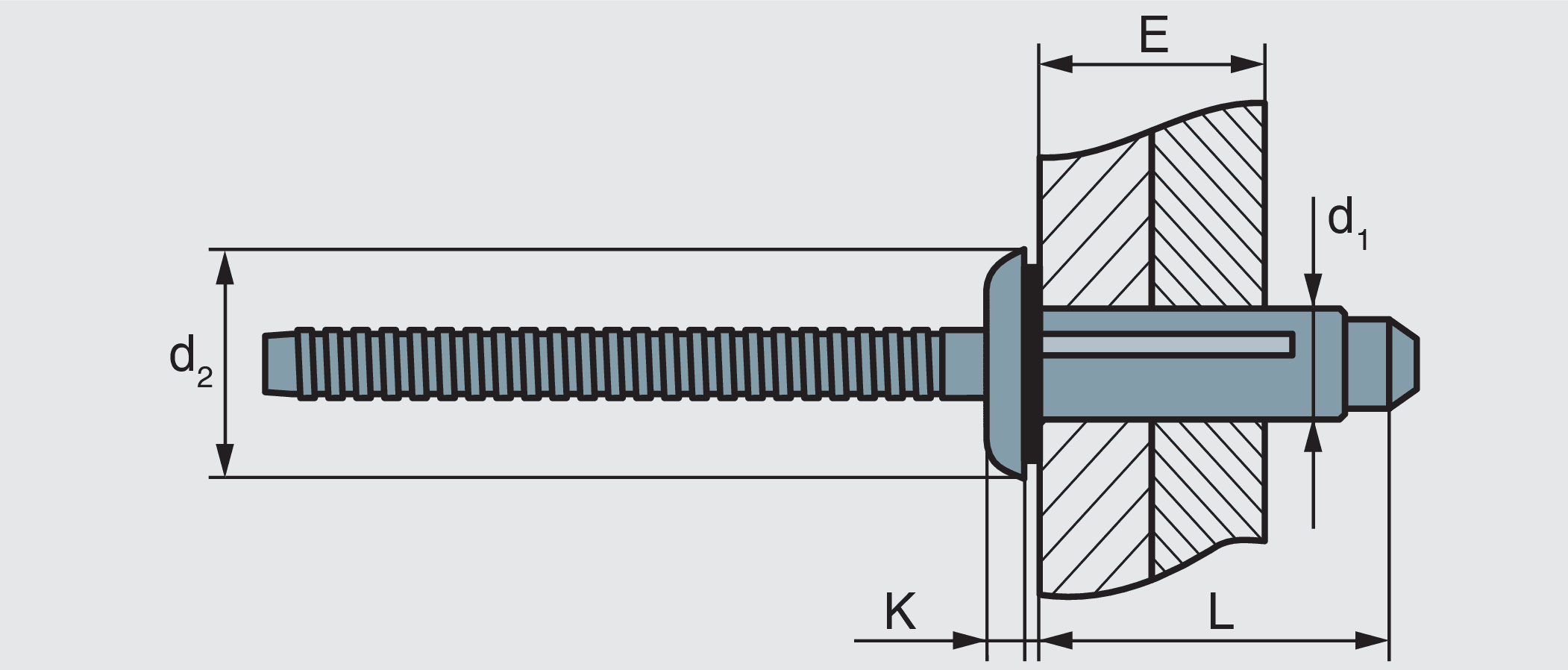

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01650005220H | 5,2 | 20,5 | 5,3–5,6 | 11,4 x 2,0 | 0,5–5,0 | 250 | |
| 01650005226H | 5,2 | 26,5 | 5,3–5,6 | 11,4 x 2,0 | 4,5–11,0 | 200 | |
| 01650006323H | 6,3 | 23,5 | 6,4–6,4 | 14,0 x 2,6 | 1,5–6,5 | 250 | |
| 01650007728Н | 7,7 | 28,5 | 7,9–8,3 | 19,0 x 4,0 | 1,5–9,5 | 500 | |
| 01650007734H | 7,7 | 34,0 | 7,9–8,3 | 19,0 x 4,0 | 6,5–15,9 | 500 |
