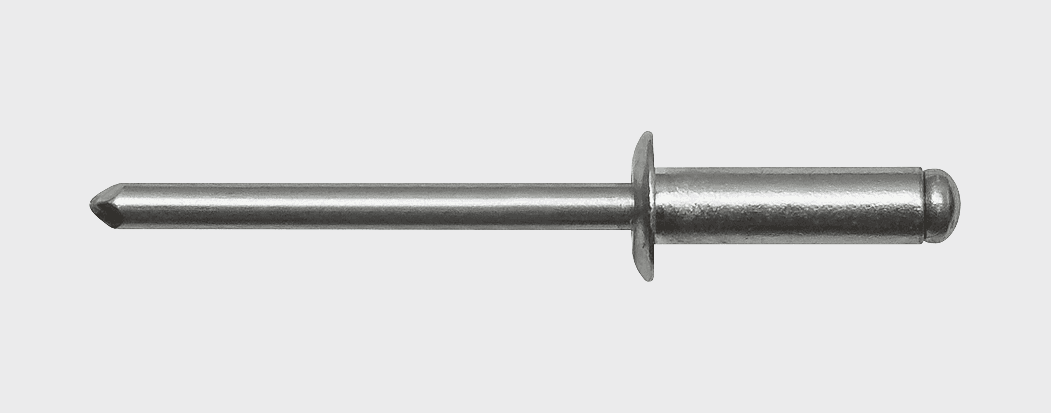

Алюминий / Алюминий Заклепка вытяжная, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15981, ГОСТ Р 15981
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Коррозионная устойчивость соединения
- – Низкая степень сжатия двух материалов
- – Крепление тонколистового алюминия менее 0,5 мм
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: алюминий Al Mg
- Стержень: алюминий Al Mg 5
Применение
Крепление угловых зон композита, крепление композит / композит, соединение пластиковых панелей.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 0,44 | 0,54 |
| 4,0 | 0,68 | 0,80 |
| 4,8 | 0,98 | 1,30 |

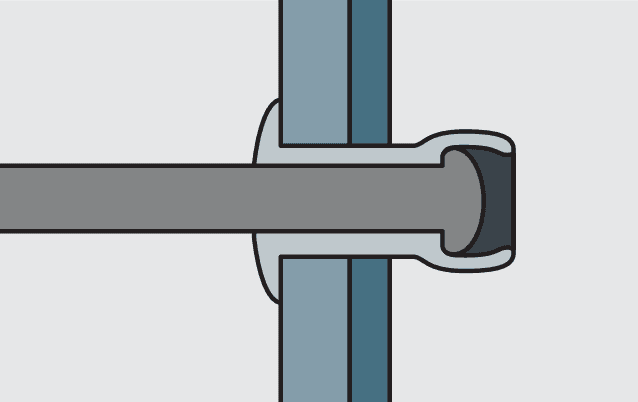

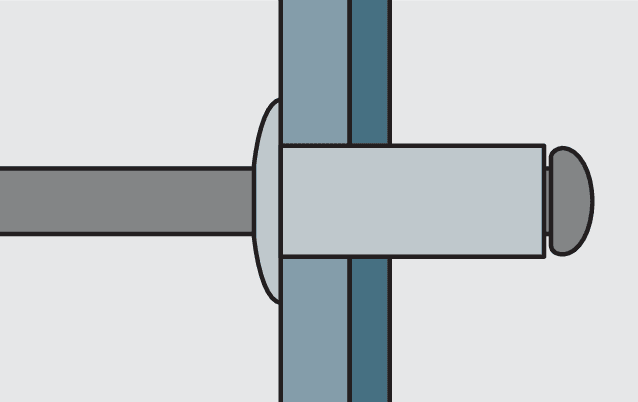

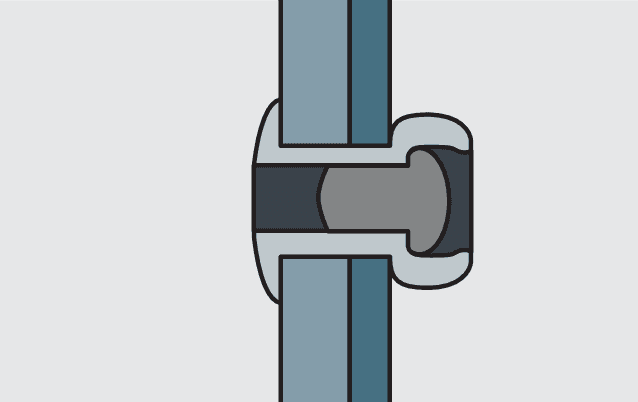

Установка
Технические данные

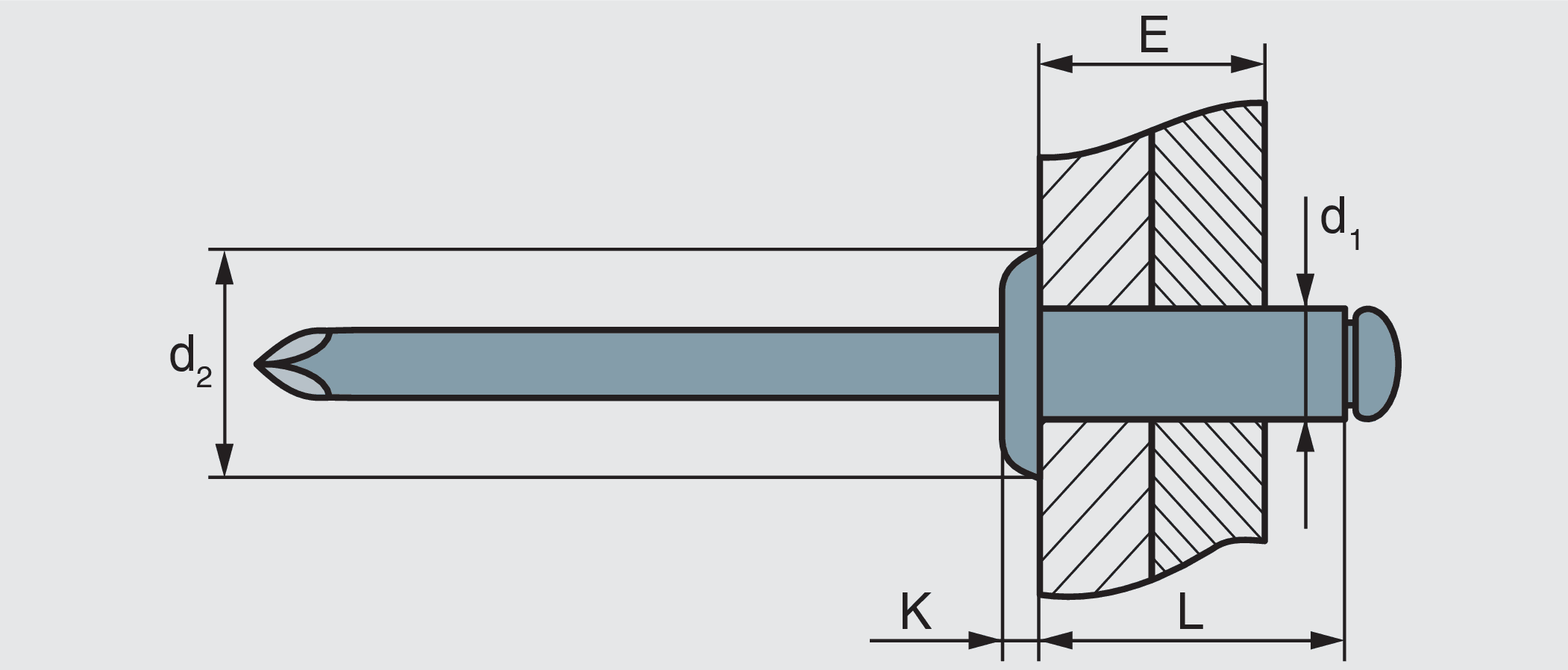

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01160003206H | 3,2 | 6,0 | 3,3 | 6,0x1,0 | 1,5–3,5 | 1000 | |
| 01160003208H | 3,2 | 8,0 | 3,3 | 6,0x1,0 | 3,5–5,5 | 1000 | |
| 01160003210H | 3,2 | 10,0 | 3,3 | 6,0x1,0 | 5,5–7,0 | 1000 | |
| 01160003212H | 3,2 | 12,0 | 3,3 | 6,0x1,0 | 7,0–9,0 | 500 | |
| 01160003215H | 3,2 | 15,0 | 3,3 | 6,0x1,0 | 9,0–12,0 | 500 | |
| 01160003218H | 3,2 | 18,0 | 3,3 | 6,0x1,0 | 12,0–15,0 | 500 | |
| 01160004006H | 4,0 | 6,0 | 4,1 | 8,0x1,2 | 1,5–3,0 | 1000 | |
| 01160004008H | 4,0 | 8,0 | 4,1 | 8,0x1,2 | 3,0–4,5 | 1000 | |
| 01160004010H | 4,0 | 10,0 | 4,1 | 8,0x1,2 | 4,5–6,5 | 1000 | |
| 01160004012H | 4,0 | 12,0 | 4,1 | 8,0x1,2 | 6,5–8,5 | 500 | |
| 01160004014H | 4,0 | 14,0 | 4,1 | 8,0x1,2 | 8,5–10,5 | 500 | |
| 01160004016H | 4,0 | 16,0 | 4,1 | 8,0x1,2 | 10,5–12,5 | 500 | |
| 01160004018H | 4,0 | 18,0 | 4,1 | 8,0x1,2 | 12,5–14,5 | 500 | |
| 01160004020H | 4,0 | 20,0 | 4,1 | 8,0x1,2 | 14,5–16,5 | 500 | |
| 01160004806H | 4,8 | 6,0 | 4,9 | 9,0x1,5 | 0,5–3,0 | 500 | |
| 01160004808H | 4,8 | 8,0 | 4,9 | 9,0x1,5 | 3,0–4,5 | 500 | |
| 01160004810H | 4,8 | 10,0 | 4,9 | 9,0x1,5 | 4,5–6,0 | 500 | |
| 01160004812H | 4,8 | 12,0 | 4,9 | 9,0x1,5 | 6,0–8,0 | 500 | |
| 01160004814H | 4,8 | 14,0 | 4,9 | 9,0x1,5 | 8,0–10,0 | 250 | |
| 01160004816H | 4,8 | 16,0 | 4,9 | 9,0x1,5 | 10,0–12,0 | 250 | |
| 01160004818H | 4,8 | 18,0 | 4,9 | 9,0x1,5 | 12,0–14,0 | 250 | |
| 01160004821H | 4,8 | 21,0 | 4,9 | 9,0x1,5 | 14,0–17,0 | 250 | |
| 01160004824H | 4,8 | 24,0 | 4,9 | 9,0x1,5 | 17,0–20,0 | 250 |
