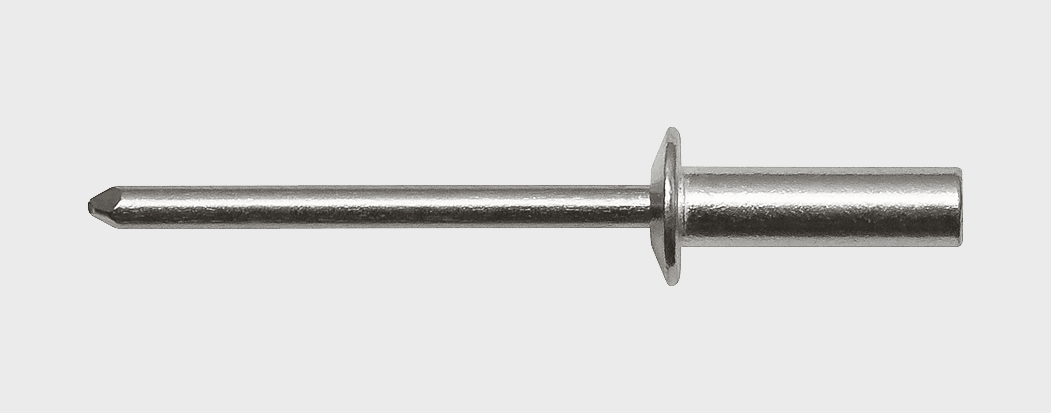

Алюминий / Нерж. сталь Заклепка вытяжная, закрытая, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15973, ГОСТ Р 15973
- – Гидроизолирующее соединение
- – Высокая степень сжатия скрепляемых материалов
- – Коррозионная устойчивость соединения
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: алюминий Al Mg 5
- Стержень: нержавеющая сталь А2
Применение
Крепление лицевой облицовки, уголок к сэндвич-панели.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 1,10 | 1,45 |
| 4,0 | 1,60 | 2,20 |
| 4,8 | 2,20 | 3,10 |

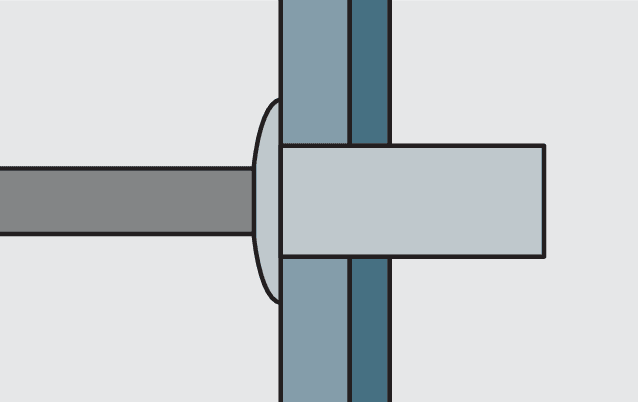

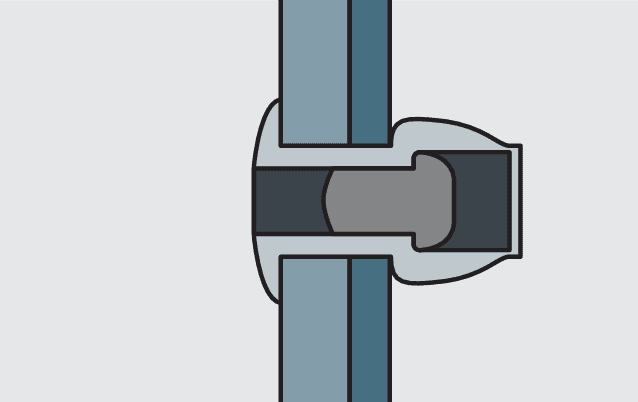

Установка
Технические данные

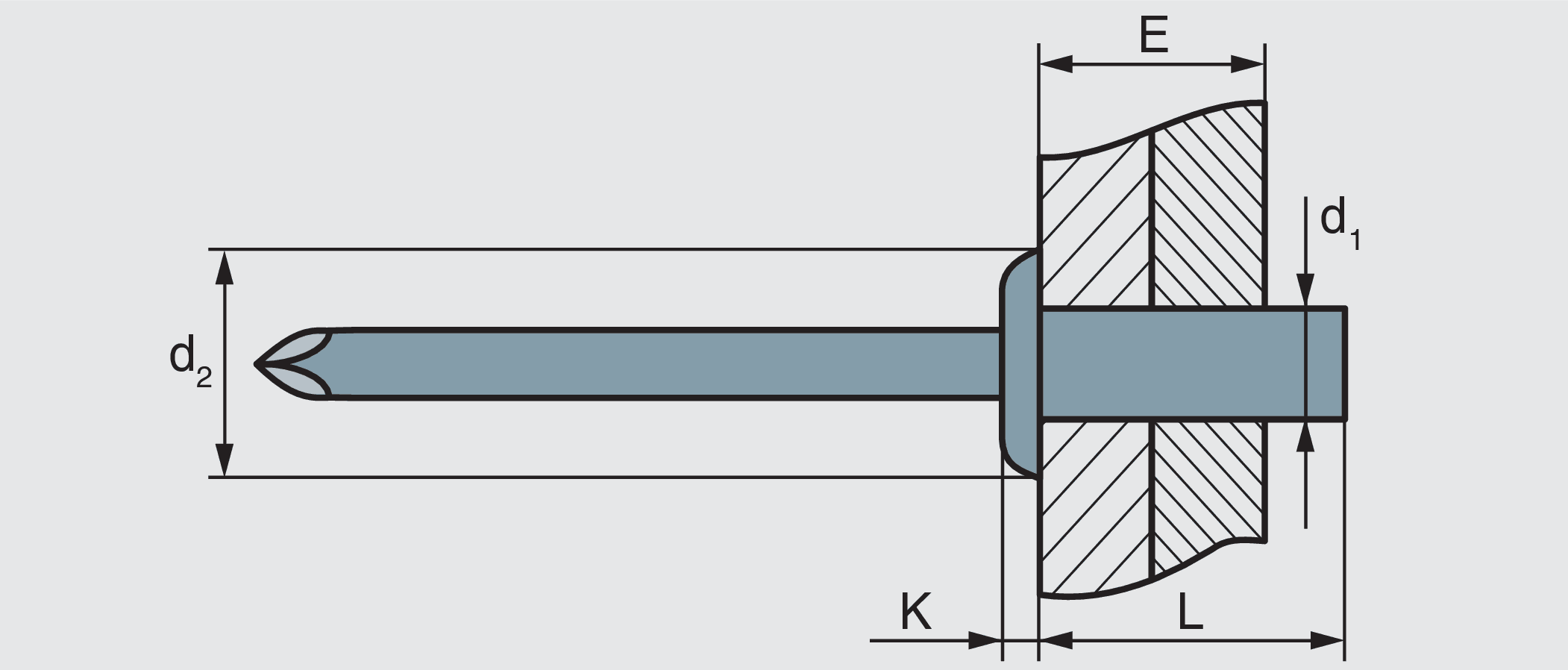

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01119003208H | 3,2 | 8,0 | 3,3 | 6,0x0,8 | 2,0–3,5 | 1000 | |
| 01119003209H | 3,2 | 9,5 | 3,3 | 6,0x0,8 | 3,5–5,0 | 1000 | |
| 01119003212H | 3,2 | 12,5 | 3,3 | 6,0x0,8 | 6,5–8,0 | 1000 | |
| 01119004008H | 4,0 | 8,0 | 4,1 | 8,0x1,3 | 0,5–3,5 | 1000 | |
| 01119004010H | 4,0 | 9,5 | 4,1 | 8,0x1,3 | 3,5–5,0 | 1000 | |
| 01119004011H | 4,0 | 11,0 | 4,1 | 8,0x1,3 | 5,0–6,5 | 1000 | |
| 01119004013H | 4,0 | 12,5 | 4,1 | 8,0x1,3 | 6,5–8,0 | 1000 | |
| 01119004808H | 4,8 | 8,0 | 4,9 | 9,5x1,5 | 0,5–3,0 | 500 | |
| 01119004810H | 4,8 | 9,5 | 4,9 | 9,5x1,5 | 3,5–5,0 | 500 | |
| 01119004811H | 4,8 | 11,0 | 4,9 | 9,5x1,5 | 5,0–6,5 | 500 | |
| 01119004813H | 4,8 | 13,0 | 4,9 | 9,5x1,5 | 6,5–8,0 | 250 | |
| 01119004814H | 4,8 | 14,5 | 4,9 | 9,5x1,5 | 8,0–9,5 | 250 | |
| 01119004816H | 4,8 | 16,0 | 4,9 | 9,5x1,5 | 9,5–11,0 | 250 | |
| 01119004818H | 4,8 | 18,0 | 4,9 | 9,5x1,5 | 11,0–13,0 | 250 | |
| 01119004821H | 4,8 | 21,0 | 4,9 | 9,5x1,5 | 13,0–16,0 | 250 | |
| 01119004825H | 4,8 | 25,0 | 4,9 | 9,5x1,5 | 16,0–20,0 | 200 |
