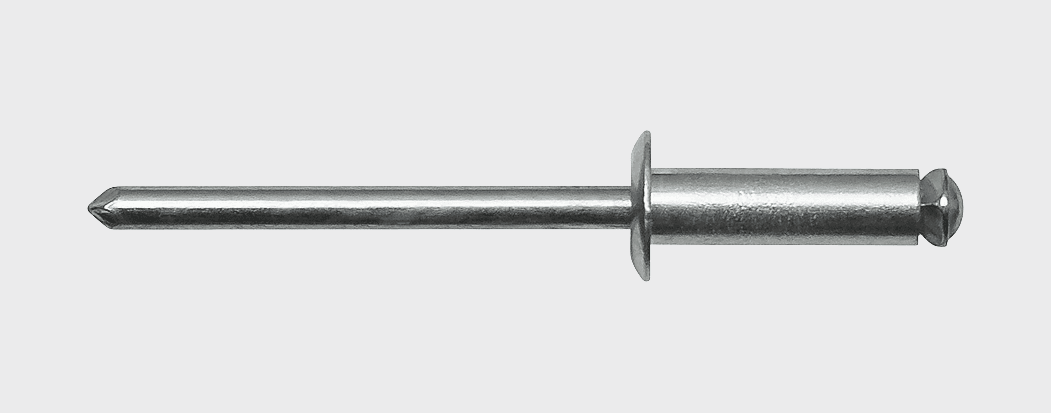

Алюминий / Сталь Заклепка вытяжная, лепестковая, стандартный бортик

Сталь

Нерж. сталь

Цветные металлы

RAL

Свойства

– Большая площадь прижима с тыльной стороны материала
– Высокая степень удержания в материале при вырыве
– Широкий диапазон толщины скрепляемых материалов
– Возможность окраски в цвета по стандарту RAL
– Гильза: алюминий Al Mg 2,5
Стержень: сталь оцинкованная

Применение

Строительство из сэндвич-панелей, механическое крепление мембраны, пластиковые ограждающие конструкции.

Нагрузки

Диаметр гильзы d₁, мм	Срез, кН	Разрыв, кН
3,2	1,00	1,20
4,0	1,20	1,45
4,8	1,80	2,00
5,0	2,00	2,10
6,4	2,45	3,50

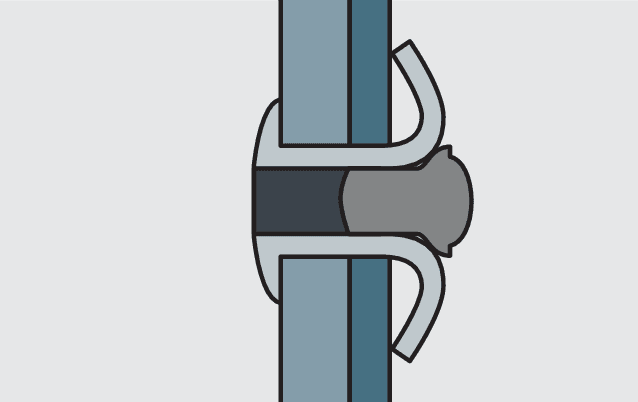

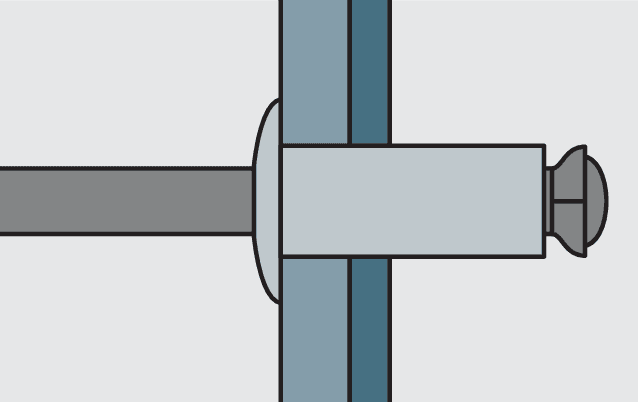

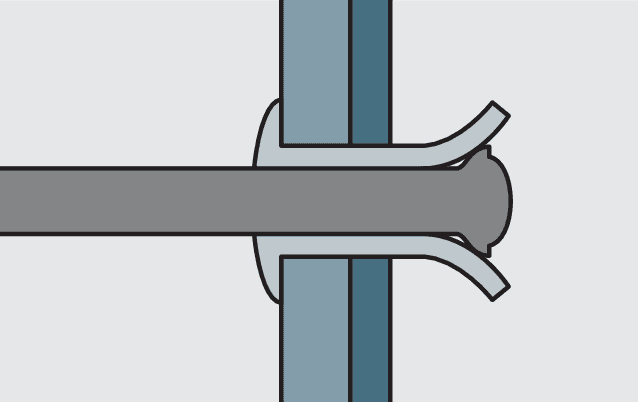

Установка

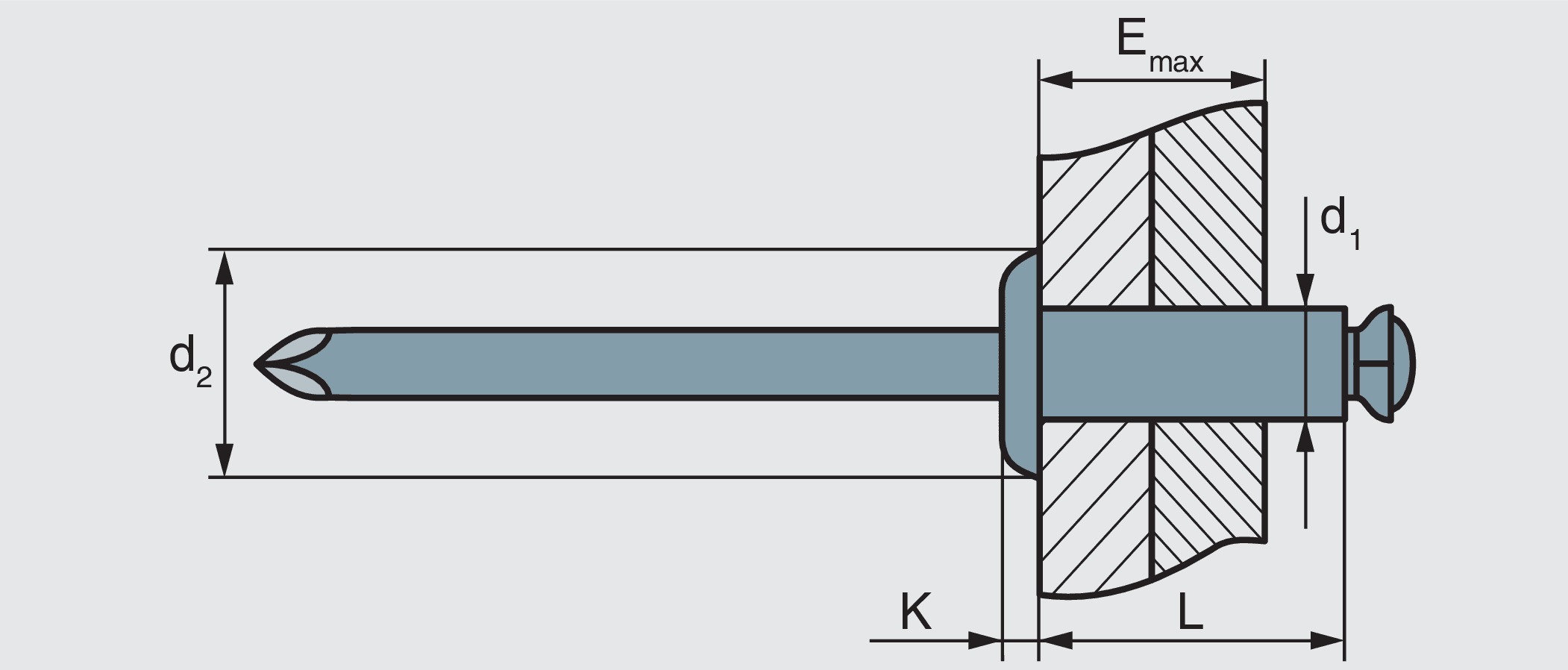

Технические данные

Артикул	Диаметр гильзы d₁, мм	Длина гильзы L, мм	Диаметр сверла, мм	Диаметр и толщина бортика d₂ × K, мм	Толщина пакета материалов E, мм	Кол-во в упаковке, шт
01130003208H	3,2	8,0	3,4	6,5x0,8	3,5	1000
01130003210H	3,2	10,0	3,4	6,5x0,8	5,0	1000
01130003212H	3,2	12,0	3,4	6,5x0,8	7,0	1000
01130003214H	3,2	14,0	3,4	6,5x0,8	9,0	1000
01130003216H	3,2	16,0	3,4	6,5x0,8	11,0	1000
01130003218H	3,2	18,0	3,4	6,5x0,8	13,0	1000
01130004008H	4,0	8,0	4,2	8,0x1,0	4,0	1000
01130004010H	4,0	10,0	4,2	8,0x1,0	6,0	1000
01130004012H	4,0	12,0	4,2	8,0x1,0	8,0	1000
01130004014H	4,0	14,0	4,2	8,0x1,0	10,0	500
01130004016H	4,0	16,0	4,2	8,0x1,0	12,0	500
01130004018H	4,0	18,0	4,2	8,0x1,0	14,0	500
01130004020H	4,0	20,0	4,2	8,0x1,0	16,0	500
01130004025H	4,0	25,0	4,2	8,0x1,0	21,0	250
01130004810H	4,8	10,0	5,0	9,5x1,1	5,0	500
01130004812H	4,8	12,0	5,0	9,5x1,1	7,0	500
01130004814H	4,8	14,0	5,0	9,5x1,1	9,0	250
01130004816H	4,8	16,0	5,0	9,5x1,1	11,0	250
01130004818H	4,8	18,0	5,0	9,5x1,1	13,0	250
01130004821H	4,8	21,0	5,0	9,5x1,1	16,0	250
01130004824H	4,8	24,0	5,0	9,5x1,1	19,0	200
01130004827H	4,8	27,0	5,0	9,5x1,1	22,0	200
01130004830H	4,8	30,0	5,0	9,5x1,1	25,0	200
01130004832H	4,8	32,0	5,0	9,5x1,1	27,0	150
01130004835H	4,8	35,0	5,0	9,5x1,1	30,0	150
01130004840H	4,8	40,0	5,0	9,5x1,1	32,0	150
01130004845H	4,8	45,0	5,0	9,5x1,1	37,0	100
01130004850H	4,8	50,0	5,0	9,5x1,1	42,0	100
01130005040H	5,0	40,0	5,2	9,3x1,5	32,0	150
01130005045H	5,0	45,0	5,2	9,3x1,5	37,0	100
01130005050H	5,0	50,0	5,2	9,3x1,5	42,0	100
01130005055H	5,0	55,0	5,2	9,3x1,5	47,0	100
01130005060H	5,0	60,0	5,2	9,3x1,5	52,0	500
01130005065H	5,0	65,0	5,2	9,3x1,5	57,0	500
01130005070H	5,0	70,0	5,2	9,3x1,5	62,0	500
01130005075H	5,0	75,0	5,2	9,3x1,5	68,0	500
01130005080H	5,0	80,0	5,2	9,3x1,5	72,0	500
01130005090H	5,0	90,0	5,2	9,3x1,5	80,0	500
011300050100H	5,0	100,0	5,2	9,3x1,5	90,0	500
011300050110H	5,0	110,0	5,2	9,3x1,5	100,0	500
011300050120H	5,0	120,0	5,2	9,3x1,5	110,0	500
011300050130H	5,0	130,0	5,2	9,3x1,5	120,0	250
011300050140H	5,0	140,0	5,2	9,3x1,5	130,0	250
011300050150H	5,0	150,0	5,2	9,3x1,5	140,0	250
011300050160H	5,0	160,0	5,2	9,3x1,5	150,0	250
011300050170H	5,0	170,0	5,2	9,3x1,5	160,0	250
011300050180H	5,0	180,0	5,2	9,3x1,5	170,0	250
011300050190H	5,0	190,0	5,2	9,3x1,5	180,0	250
01130006435H	6,4	35,0	6,6	13,0x2,0	25,0	100
01130006450H	6,4	50,0	6,6	13,0x2,0	40,0	500
01130006480H	6,4	80,0	6,6	13,0x2,0	70,0	250
011300064100H	6,4	100,0	6,6	13,0x2,0	90,0	250
011300064120H	6,4	120,0	6,6	13,0x2,0	110,0	250
011300064150H	6,4	150,0	6,6	13,0x2,0	140,0	250
011300064175H	6,4	175,0	6,6	13,0x2,0	165,0	200
011300064200H	6,4	190,0	6,6	13,0x2,0	180,0	200
