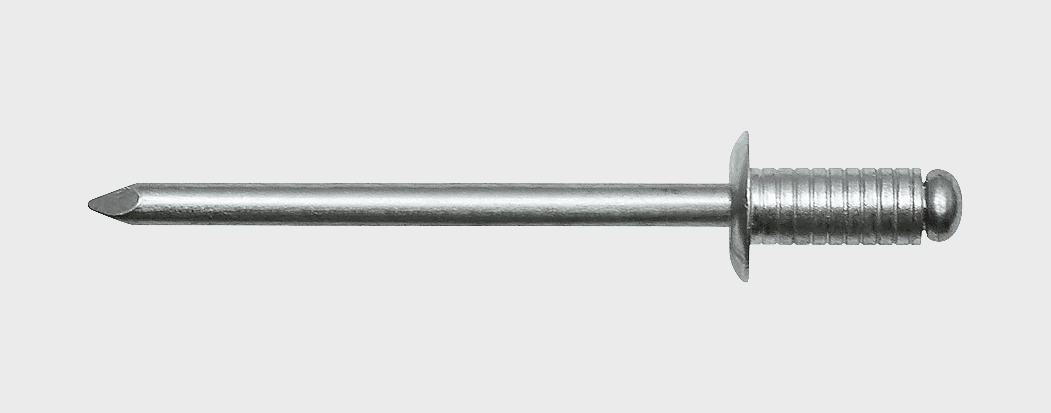

Алюминий / Сталь Заклепка вытяжная, рифленая, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Возможность крепления к материалу с глухим отверстием
- – Высокая степень удержания в материале при вырыве
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: алюминий Al Mg 3,5
- Стержень: сталь оцинкованная
Применение
Крепление радиатора охлаждения материнских плат, кухонная фурнитура, шильдик на мясе.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 0,60 | 0,80 |
| 4,0 | 0,90 | 1,40 |
| 4,8 | 1,60 | 2,60 |

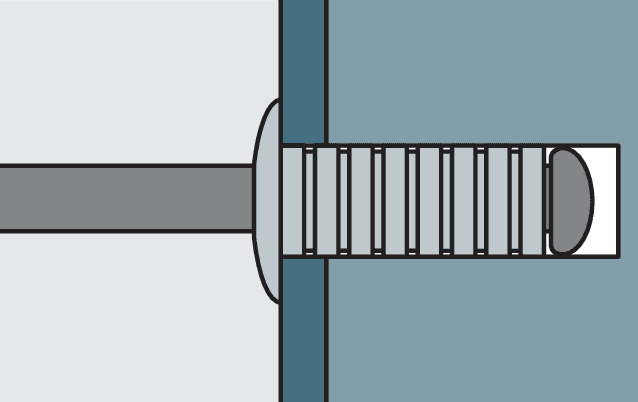

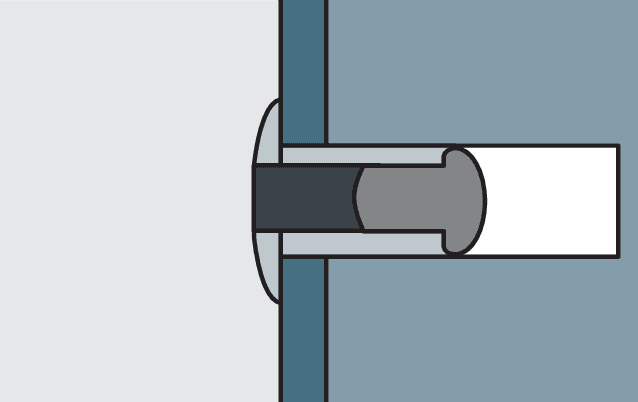

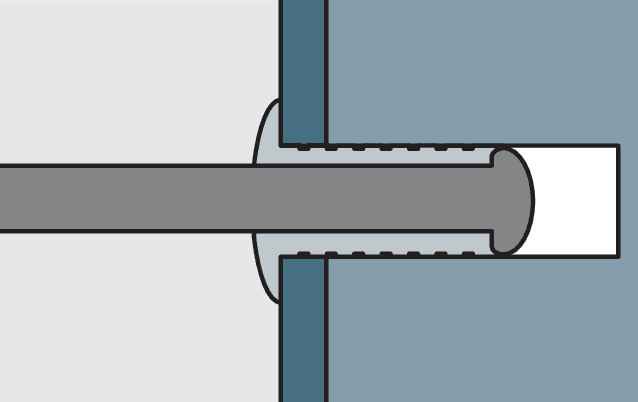

Установка

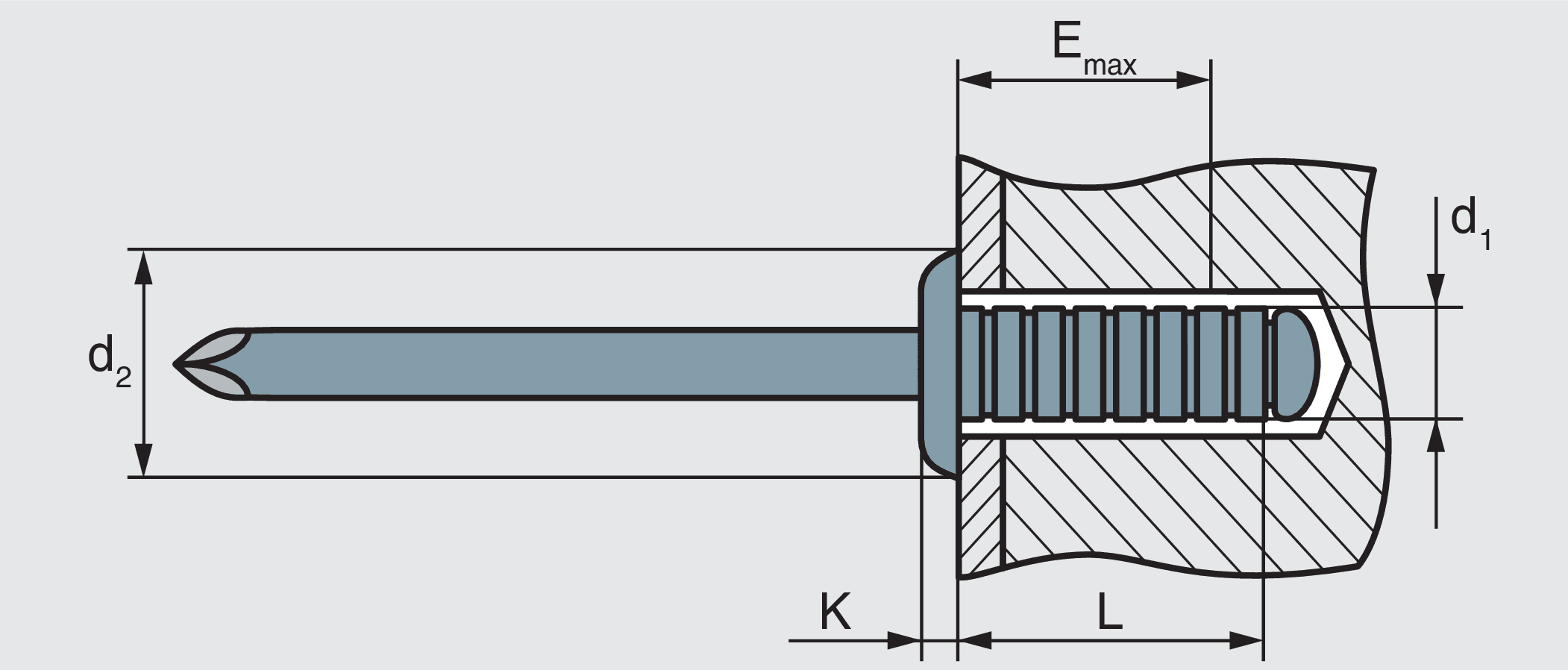

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01700003210H | 3,2 | 10,0 | 3,5 | 6,5 x 0,8 | 6,0 | 1000 | |
| 01700004008H | 4,0 | 8,0 | 4,3 | 8,0 x 1,0 | 4,0 | 1000 | |
| 01700004012H | 4,0 | 12,0 | 4,3 | 8,0 x 1,0 | 6,0 | 500 | |
| 01700004016H | 4,0 | 16,0 | 4,3 | 8,0 x 1,0 | 8,0 | 500 | |
| 01700004808H | 4,8 | 8,0 | 5,1 | 9,5 x 1,1 | 4,0 | 500 | |
| 01700004810H | 4,8 | 10,0 | 5,1 | 9,5 x 1,1 | 6,0 | 500 | |
| 01700004812H | 4,8 | 12,0 | 5,1 | 9,5 x 1,1 | 8,0 | 500 | |
| 01700004814H | 4,8 | 14,0 | 5,1 | 9,5 x 1,1 | 10,0 | 250 | |
| 01700004818H | 4,8 | 18,0 | 5,1 | 9,5 x 1,1 | 13,0 | 250 | |
| 01700004821H | 4,8 | 21,0 | 5,1 | 9,5 x 1,1 | 15,0 | 250 | |
| 01700004824H | 4,8 | 24,0 | 5,1 | 9,5 x 1,1 | 20,0 | 200 |
