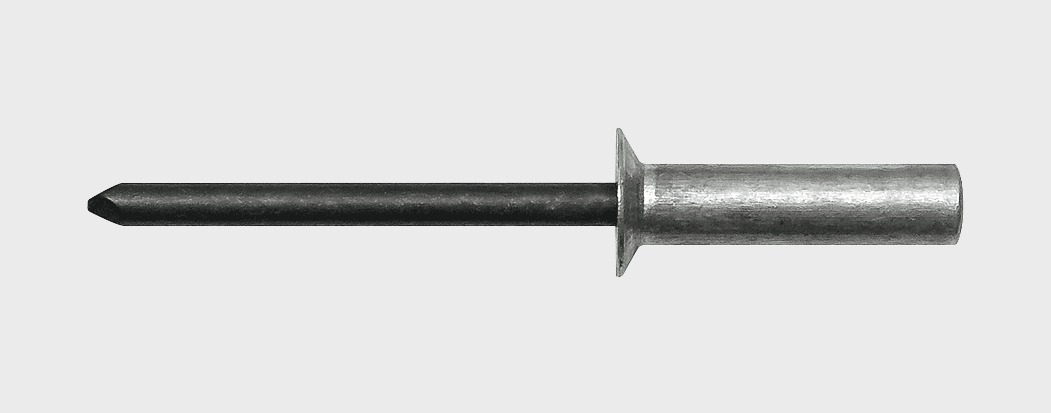

Алюминий / Сталь Заклепка вытяжная, закрытая, потайной бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15974, ГОСТ Р 15974
- – Гидроизолирующее соединение
- – Монтаж скрытого крепления
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: алюминий Al Mg 5
- Стержень: сталь с защитной смазкой
Применение
Двери в изотермическом фургоне, авиаконтейнеры.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 4,0 | 1,60 | 2,20 |
| 4,8 | 2,20 | 3,00 |

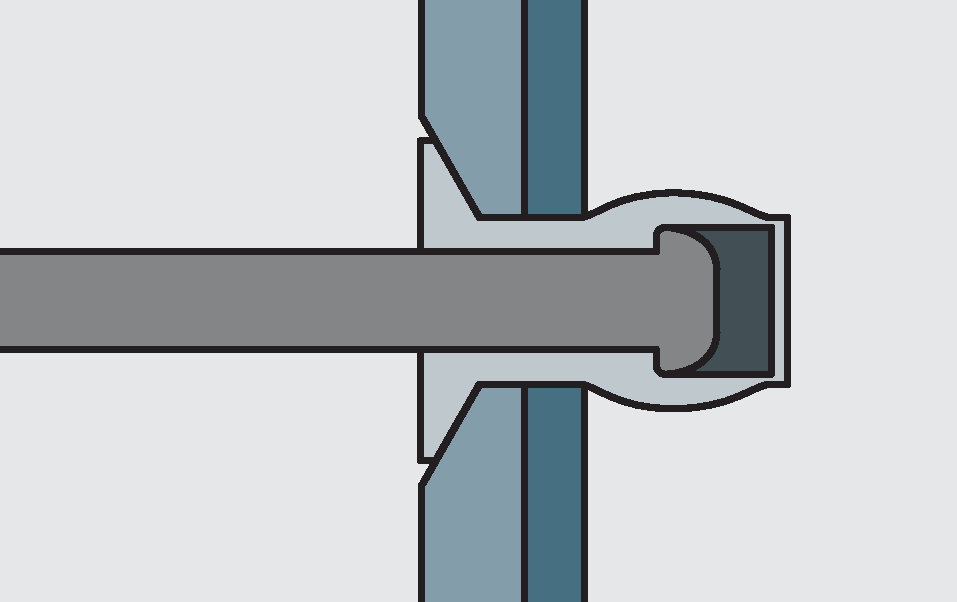

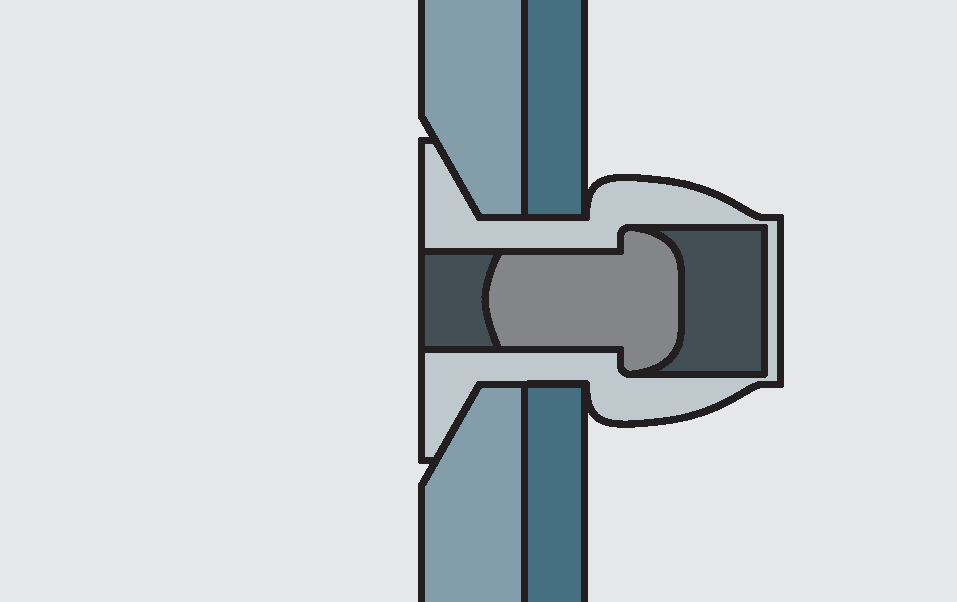

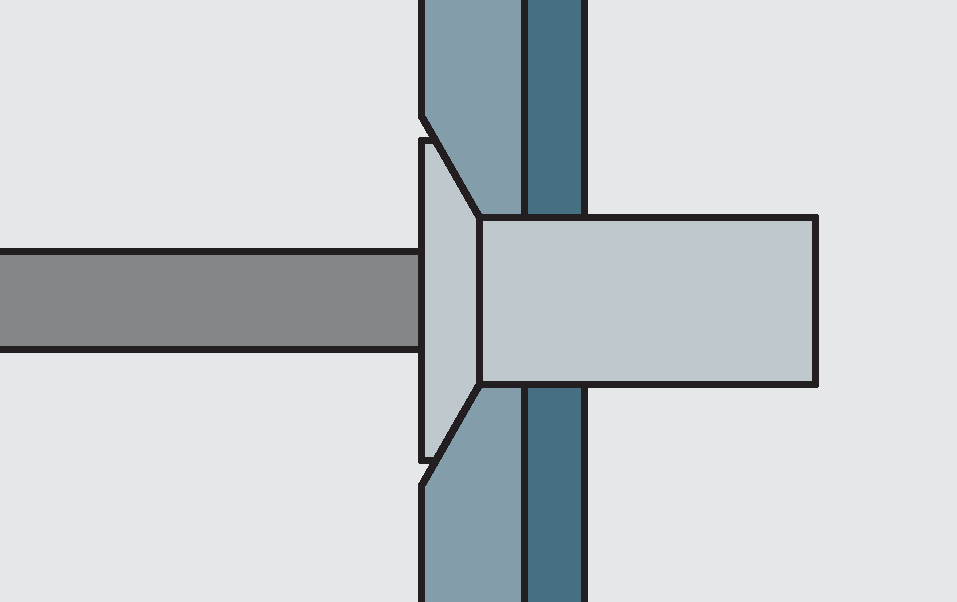

Установка
Технические данные

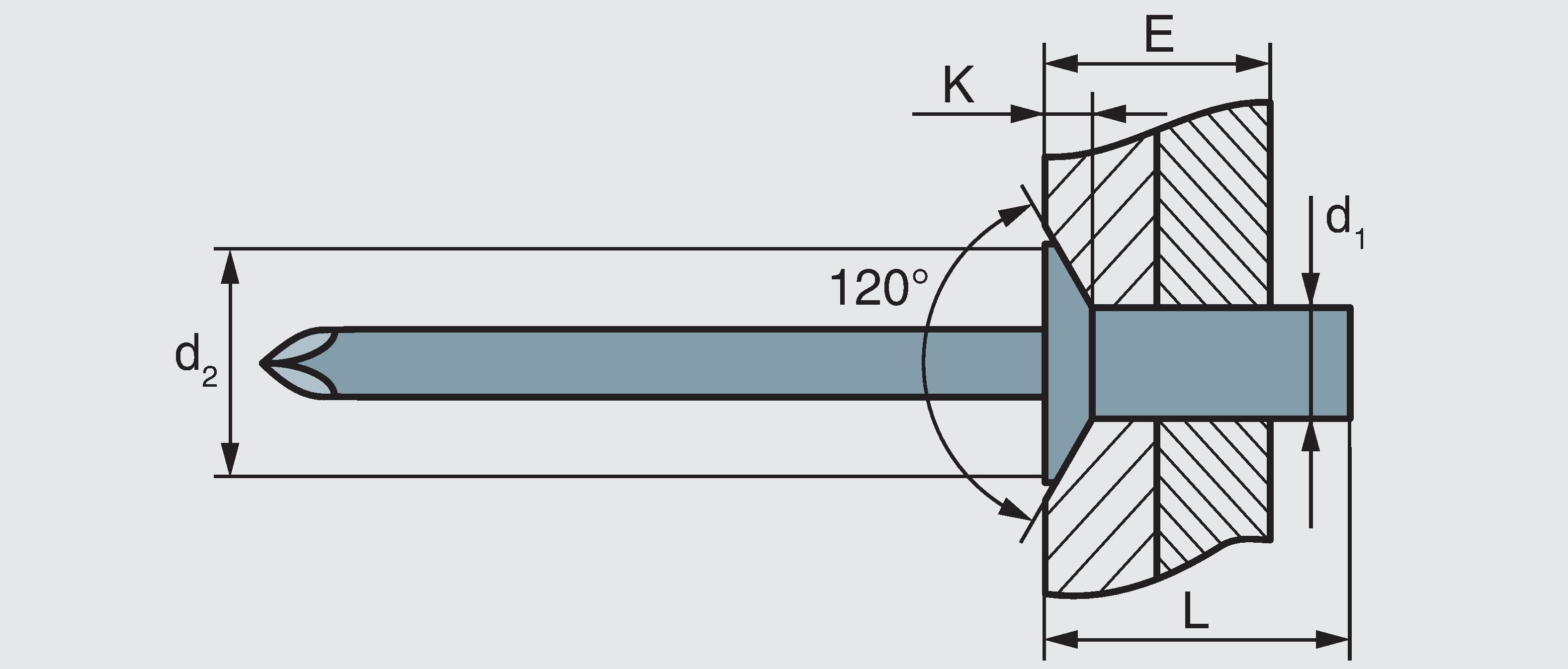

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01112004010H | 4,0 | 9,5 | 4,1 | 7,6 x 1,7 | 3,5–5,0 | 1000 | |
| 01112004012H | 4,0 | 9,5 | 12,0 | 7,6 x 1,7 | 5,0–8,0 | 1000 | |
| 01112004014H | 4,0 | 9,5 | 14,5 | 7,6 x 1,7 | 8,0–10,0 | 1000 | |
| 01112004810H | 4,8 | 10,0 | 4,9 | 9,5 х 1,8 | 4,5–6,0 | 500 | |
| 01112004812H | 4,8 | 10,0 | 12,5 | 9,5 х 1,8 | 6,0–8,0 | 500 | |
| 01112004814H | 4,8 | 10,0 | 14,5 | 9,5 х 1,8 | 8,0–10,0 | 500 | |
| 01112004816H | 4,8 | 10,0 | 16,0 | 9,5 х 1,8 | 10,0–12,0 | 500 | |
| 01112004820H | 4,8 | 10,0 | 20,0 | 9,5 х 1,8 | 12,0–14,0 | 500 |
