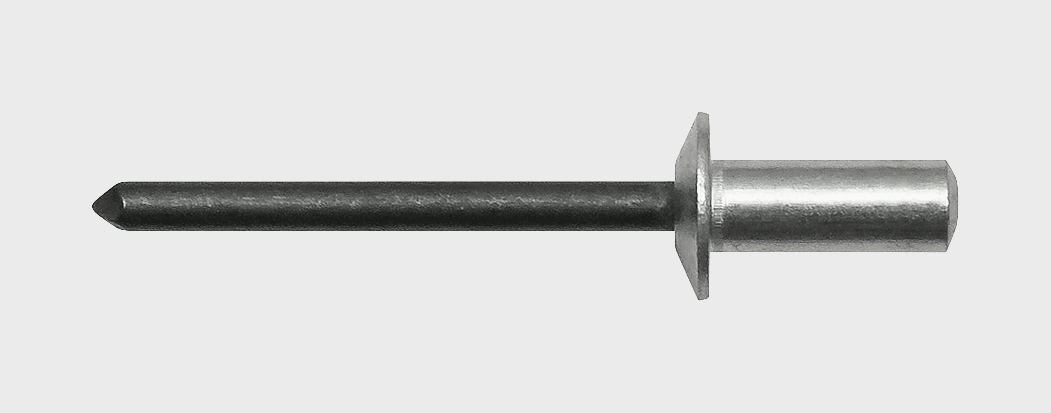

Алюминий / Сталь Заклепка вытяжная, закрытая, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15973, ГОСТ Р 15973
- – Гидроизолирующее соединение
- – Широкий диапазон выбора диаметров и длин для данного типа заклепки
- – Возможность окраски в цвета по стандарту RAL
- – Не нужно использовать герметик
- – Гильза: алюминий Al Mg 5
- Стержень: сталь с защитной смазкой
Применение
Крепление кровельного металла, уголок к сэндвич-панели, герметизация металлической трубки.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 0,60 | 0,80 |
| 4,0 | 0,90 | 1,40 |
| 4,8 | 1,60 | 2,60 |

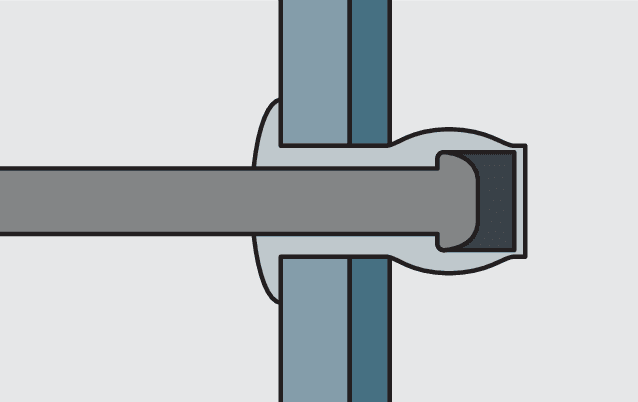

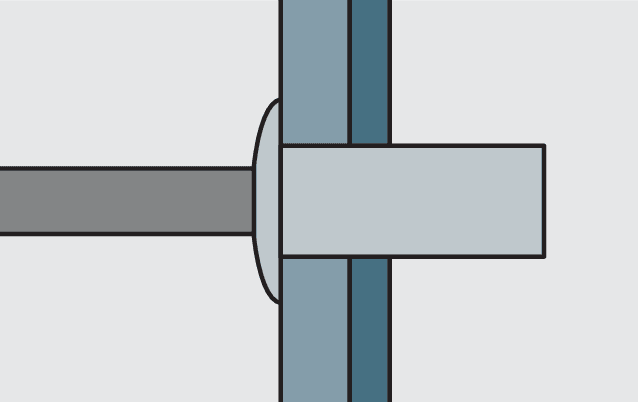

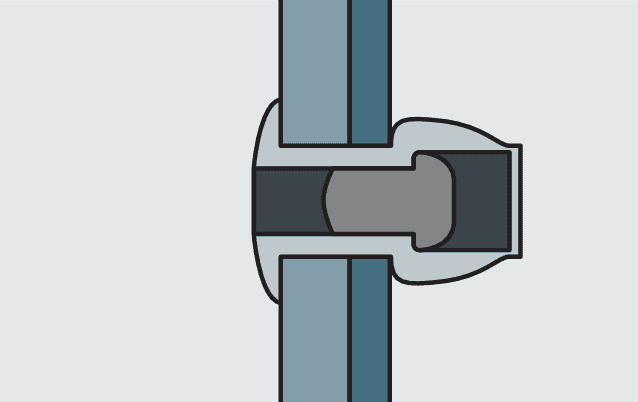

Установка

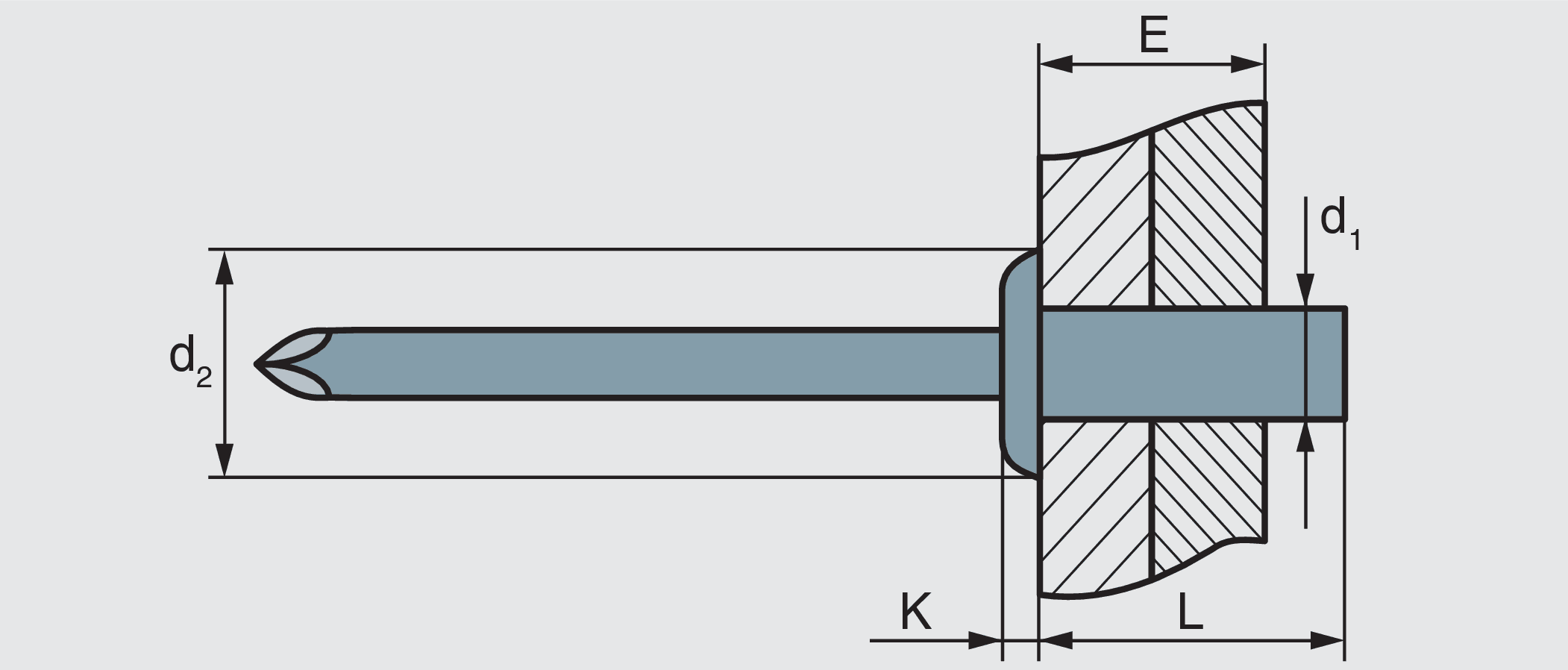

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01110003206H | 3,2 | 6,5 | 3,3 | 6,0x0,9 | 0,5–2,0 | 1000 | |
| 01110003208H | 3,2 | 8,0 | 3,3 | 6,0x0,9 | 2,0–3,5 | 1000 | |
| 01110003209H | 3,2 | 9,5 | 3,3 | 6,0x0,9 | 3,5–5,0 | 1000 | |
| 01110003211H | 3,2 | 11,0 | 3,3 | 6,0x0,9 | 5,0–6,5 | 1000 | |
| 01110003212H | 3,2 | 12,5 | 3,3 | 6,0x0,9 | 6,5–8,0 | 1000 | |
| 01110004008H | 4,0 | 8,0 | 4,1 | 8,0x1,4 | 0,5–3,5 | 1000 | |
| 01110004010H | 4,0 | 9,5 | 4,1 | 8,0x1,4 | 3,5–5,0 | 1000 | |
| 01110004011H | 4,0 | 11,0 | 4,1 | 8,0x1,4 | 5,0–6,5 | 1000 | |
| 01110004013H | 4,0 | 12,5 | 4,1 | 8,0x1,4 | 6,5–8,0 | 500 | |
| 01110004015H | 4,0 | 14,5 | 4,1 | 8,0x1,4 | 8,0–10,0 | 500 | |
| 01110004808H | 4,8 | 8,5 | 4,9 | 8,5x1,5 | 0,5–3,5 | 500 | |
| 01110004810H | 4,8 | 9,5 | 4,9 | 8,5x1,5 | 3,5–5,0 | 500 | |
| 01110004811H | 4,8 | 11,0 | 4,9 | 8,5x1,5 | 5,0–6,5 | 500 | |
| 01110004813H | 4,8 | 13,0 | 4,9 | 8,5x1,5 | 6,5–8,0 | 250 | |
| 01110004814H | 4,8 | 14,5 | 4,9 | 8,5x1,5 | 8,0–9,5 | 250 | |
| 01110004816H | 4,8 | 16,0 | 4,9 | 8,5x1,5 | 9,5–11,5 | 250 | |
| 01110004818H | 4,8 | 18,0 | 4,9 | 8,5x1,5 | 11,0–13,0 | 250 | |
| 01110004821H | 4,8 | 21,0 | 4,9 | 8,5x1,5 | 13,0–16,0 | 250 | |
| 01110004825H | 4,8 | 25,0 | 4,9 | 8,5x1,5 | 16,0–20,0 | 200 | |
| 01110006412H | 6,4 | 12,5 | 6,5 | 8,5x1,8 | 4,0–7,0 | 250 | |
| 01110006415H | 6,4 | 15,5 | 6,5 | 8,5x1,8 | 7,0–10,0 | 200 |
