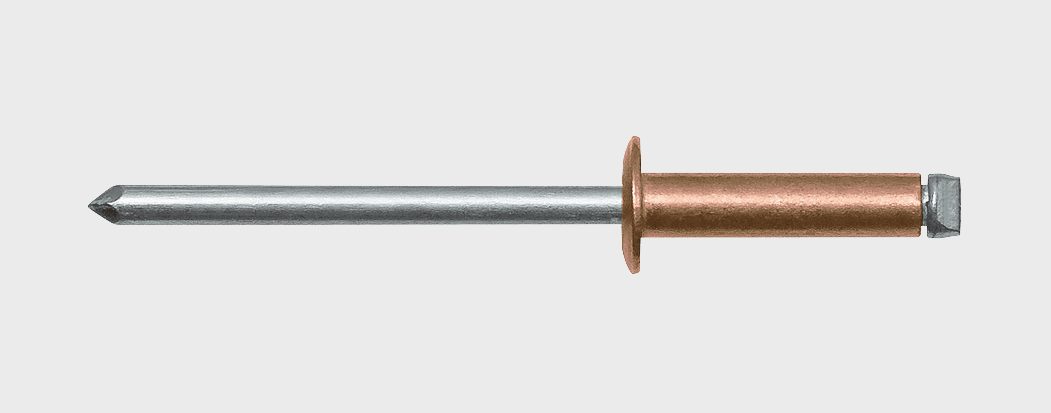

Медь / Сталь Заклепка вытяжная, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Стандарт ISO 16582, ГОСТ Р 16582
- – Низкое электрическое сопротивление
- – Гильза: медь
- Стержень: сталь оцинкованная
Применение
Крепление медных кровельных листов, облицовки в декорировании, токопроводных шин в электрошкафах
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,0 | 0,65 | 1,10 |
| 4,0 | 1,40 | 2,00 |
| 4,8 | 1,90 | 2,80 |

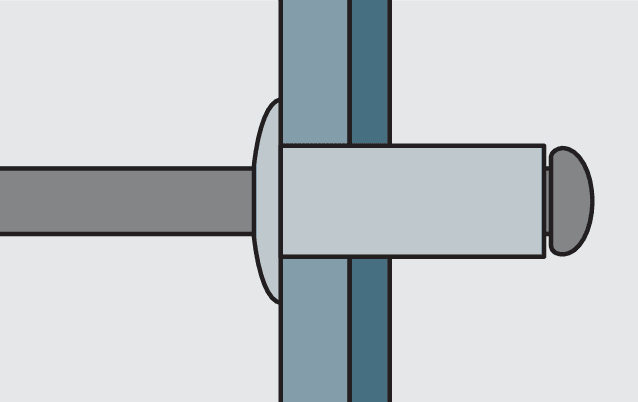

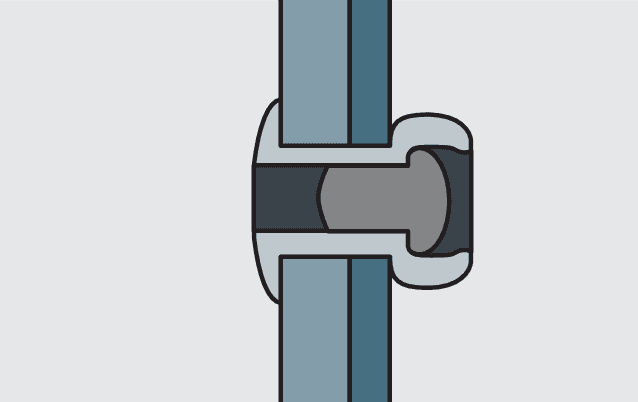

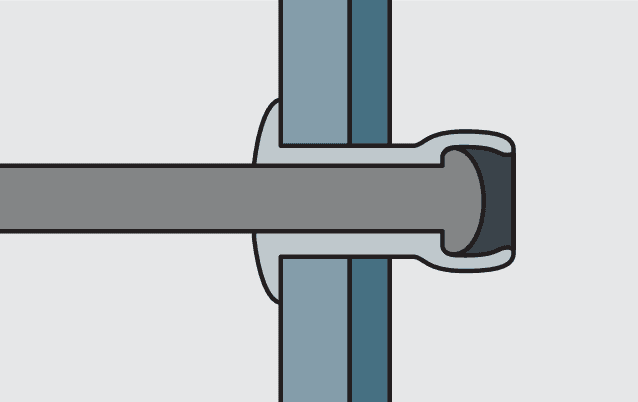

Установка
Технические данные

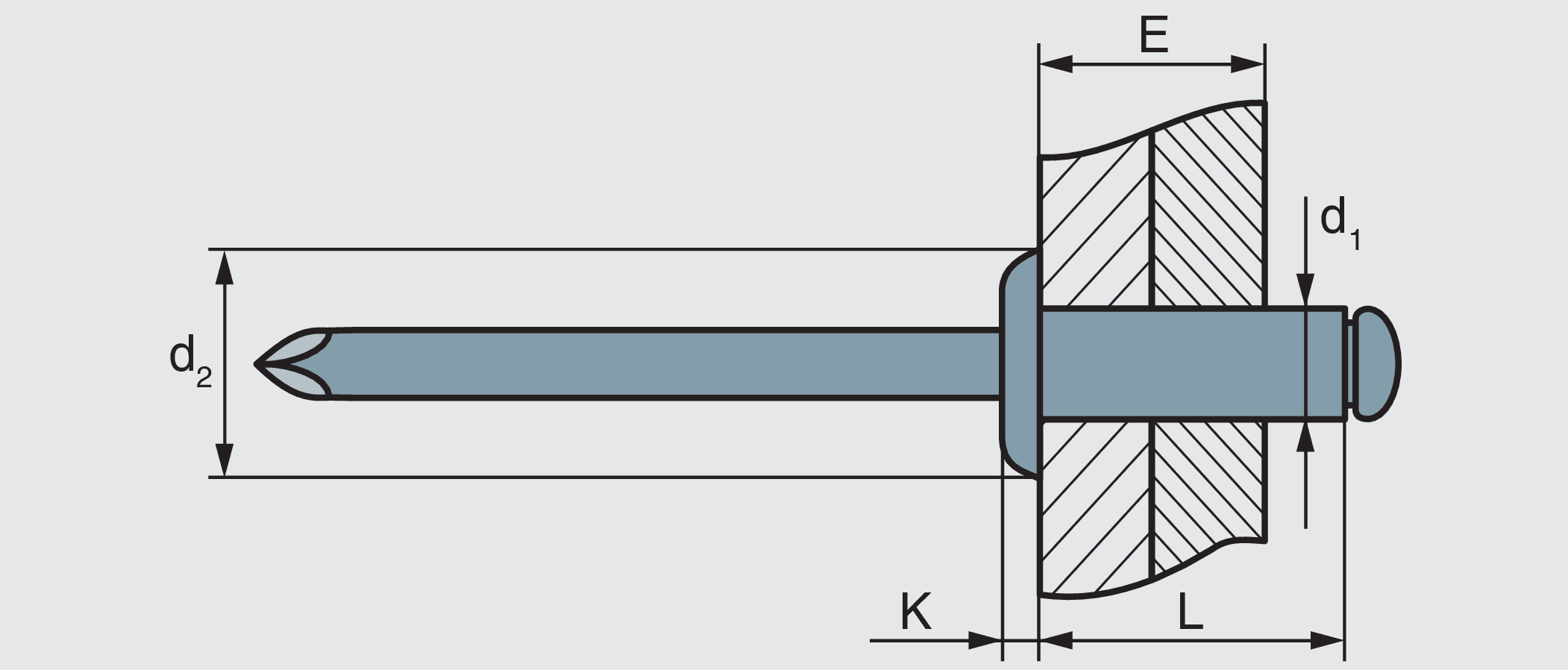

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01250003006H | 3,0 | 6,0 | 3,1 | 6,3 x 0,8 | 1,5–3,5 | 1000 | |
| 01250003008H | 3,0 | 8,0 | 3,1 | 6,3 x 0,8 | 3,5–5,5 | 1000 | |
| 01250003010H | 3,0 | 10,0 | 3,1 | 6,3 x 0,8 | 5,5–7,0 | 1000 | |
| 01250003012H | 3,0 | 12,0 | 3,1 | 6,3 x 0,8 | 7,0–9,0 | 1000 | |
| 01250004006H | 4,0 | 6,0 | 4,1 | 8,0 x 1,0 | 1,5–3,0 | 1000 | |
| 01250004008H | 4,0 | 8,0 | 4,1 | 8,0 x 1,0 | 3,0–5,0 | 1000 | |
| 01250004010H | 4,0 | 10,0 | 4,1 | 8,0 x 1,0 | 5,0–6,5 | 1000 | |
| 01250004012H | 4,0 | 12,0 | 4,1 | 8,0 x 1,0 | 6,5–8,5 | 500 | |
| 01250004014H | 4,0 | 14,0 | 4,1 | 8,0 x 1,0 | 8,5–10,5 | 500 | |
| 01250004016H | 4,0 | 16,0 | 4,1 | 8,0 x 1,0 | 10,5–12,5 | 500 | |
| 01250004808H | 4,8 | 8,0 | 4,9 | 9,5 x 1,1 | 2,0–4,5 | 500 | |
| 01250004810H | 4,8 | 10,0 | 4,9 | 9,5 x 1,1 | 4,5–6,0 | 500 | |
| 01250004812H | 4,8 | 12,0 | 4,9 | 9,5 x 1,1 | 6,0–8,0 | 500 | |
| 01250004814H | 4,8 | 14,0 | 4,9 | 9,5 x 1,1 | 8,0–10,0 | 250 | |
| 01250004816H | 4,8 | 16,0 | 4,9 | 9,5 x 1,1 | 10,0–12,0 | 250 |
