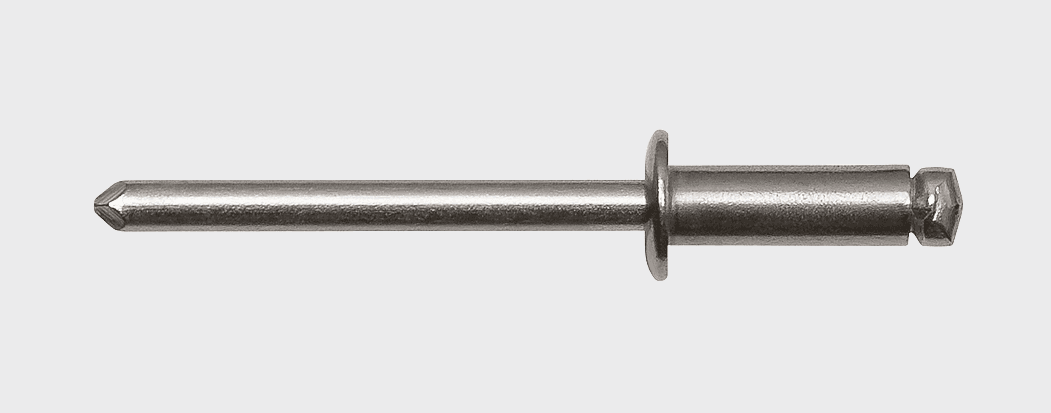

Нерж. сталь A4 / Нерж. сталь A4 Заклепка вытяжная, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15983, ГОСТ Р 15983, DIN 7337
- – Высокая степень коррозионной устойчивости
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: нержавеющая сталь А4
- Стержень: нержавеющая сталь А4
Применение
Системы навесных фасадов, холодильное и пищевое оборудование.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,0 | 1,80 | 2,52 |
| 3,2 | 2,00 | 2,90 |
| 4,0 | 3,50 | 4,20 |
| 4,8 | 4,50 | 5,60 |
| 5,0 | 5,10 | 6,60 |

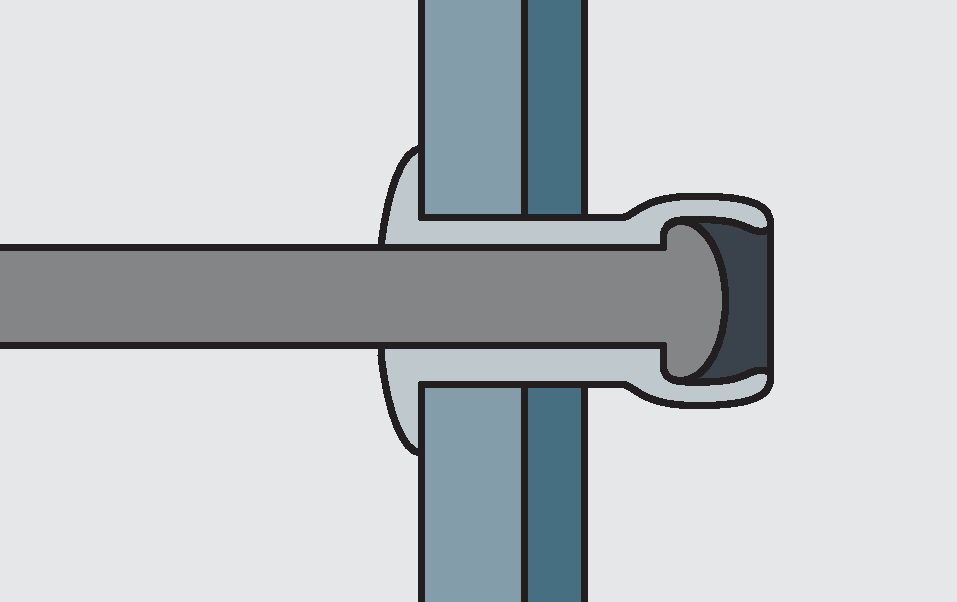

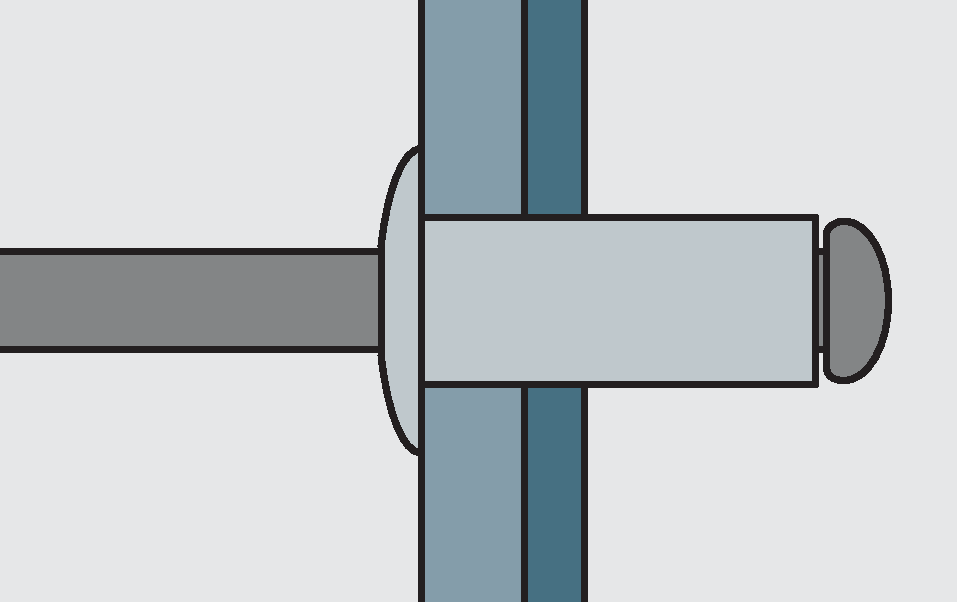

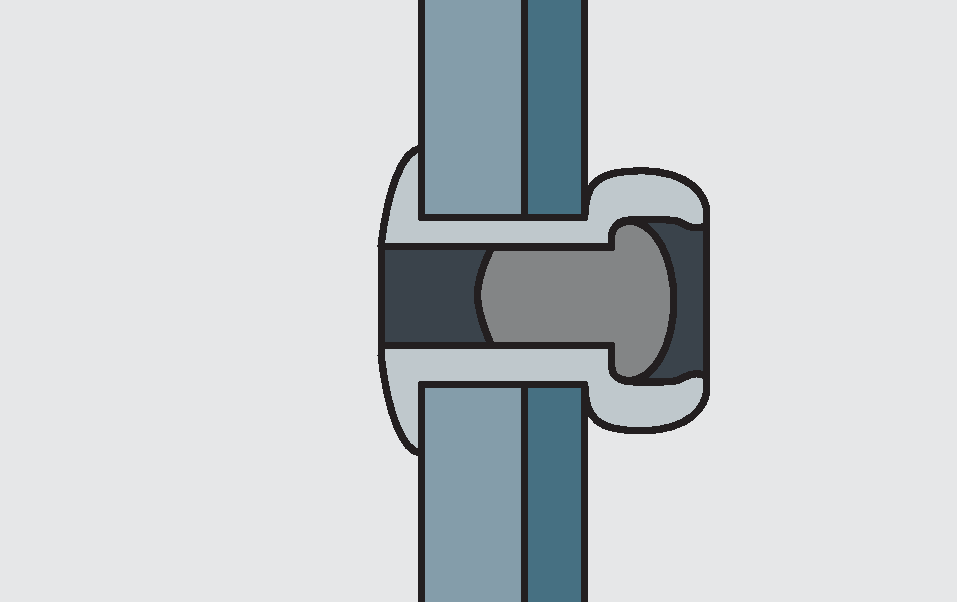

Установка

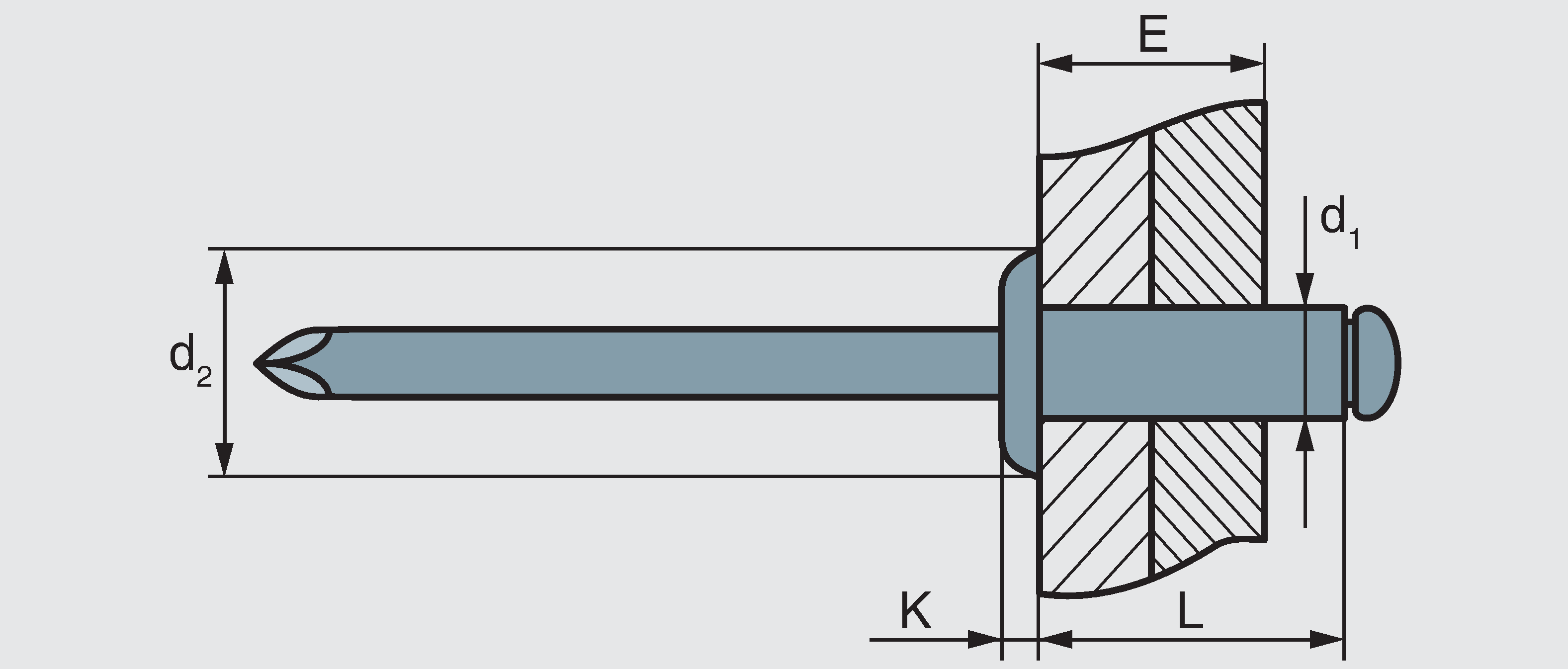

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01340004006H | 4,0 | 6,0 | 4,1 | 8,0 х 1,3 | 1,0–2,5 | 1000 | |
| 01340004008H | 4,0 | 8,0 | 4,1 | 8,0 х 1,3 | 2,5–4,5 | 1000 | |
| 01340004010H | 4,0 | 10,0 | 4,1 | 8,0 х 1,3 | 4,5–6,5 | 1000 | |
| 01340004012H | 4,0 | 12,0 | 4,1 | 8,0 х 1,3 | 6,5–8,5 | 1000 | |
| 01340004014H | 4,0 | 14,0 | 4,1 | 8,0 х 1,3 | 8,5–10,0 | 1000 | |
| 01340004016H | 4,0 | 16,0 | 4,1 | 8,0 х 1,3 | 10,0–12,0 | 1000 | |
| 01340004806H | 4,8 | 6,0 | 4,9 | 9,0 х 1,4 | 1,0–2,0 | 500 | |
| 01340004808H | 4,8 | 8,0 | 4,9 | 9,0 х 1,4 | 2,5–4,5 | 500 | |
| 01340004810H | 4,8 | 10,0 | 4,9 | 9,0 х 1,4 | 4,5–6,5 | 500 | |
| 01340004812H | 4,8 | 12,0 | 4,9 | 9,0 х 1,4 | 6,5–8,5 | 500 | |
| 01340004814H | 4,8 | 14,0 | 4,9 | 9,0 х 1,4 | 8,5–10,0 | 250 | |
| 01340004816H | 4,8 | 16,0 | 4,9 | 9,0 х 1,4 | 10,0–12,0 | 250 | |
| 01340004818H | 4,8 | 18,0 | 4,9 | 9,0 х 1,4 | 12,0–14,0 | 250 |
