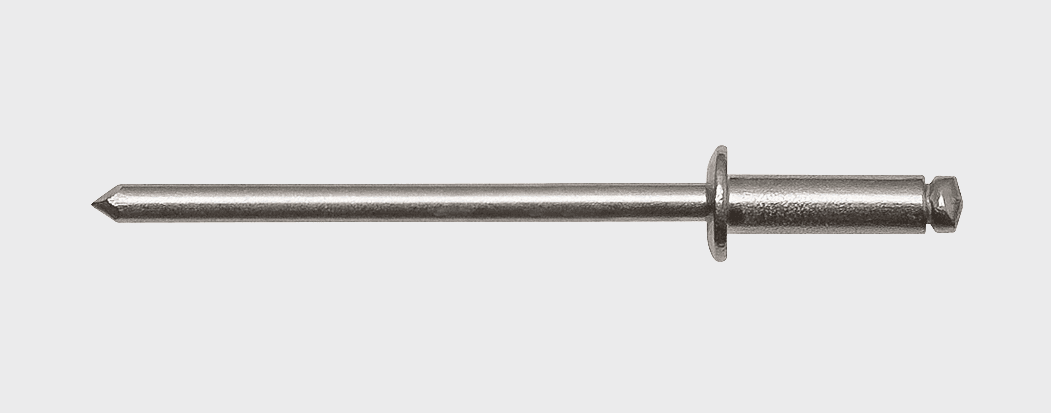

Нерж. сталь / Нерж. сталь Заклепка вытяжная, стандартный бортик

Сталь

Нерж. сталь

Цветные металлы

RAL

Свойства

– Техническое свидетельство о пригодности Минстроя России (ФАУ ФЦС)
– Стандарт ISO 15983, ГОСТ Р 15983, DIN 7337
– Высокая степень сжатия соединяемых материалов
– Гарантированное качество соединения
– Не требуется специальное обучение
– Возможность соединения различных материалов
– Антивандальность соединения
– Коррозионная устойчивость соединения
– Широкий диапазон выбора диаметров и длин для данного типа заклепки
– Возможность окраски в цвета по стандарту RAL
– Гильза: нержавеющая сталь А2 (AISI 304)
Стержень: нержавеющая сталь А2 (AISI 304)

Применение

Крепление кронштейнов НФС, направляющих НФС, отбивка заднего борта коммерческого транспорта, металлического каркаса судовой мебели.

Нагрузки

Диаметр гильзы d₁, мм	Срез, кН	Разрыв, кН
2,4	1,00	1,25
3,0	1,90	2,20
3,2	2,00	2,90
4,0	3,50	4,00
4,8	4,60	5,60
5,0	5,10	6,60
6,0	6,00	8,00
6,4	7,57	9,35

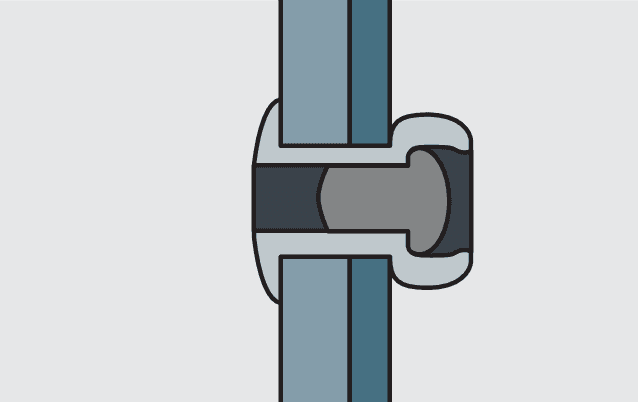

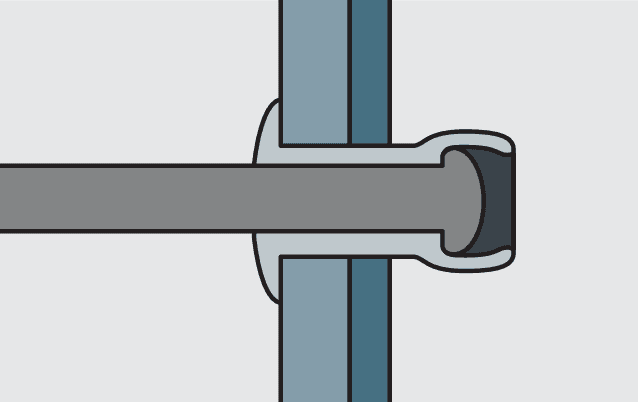

Установка

Технические данные

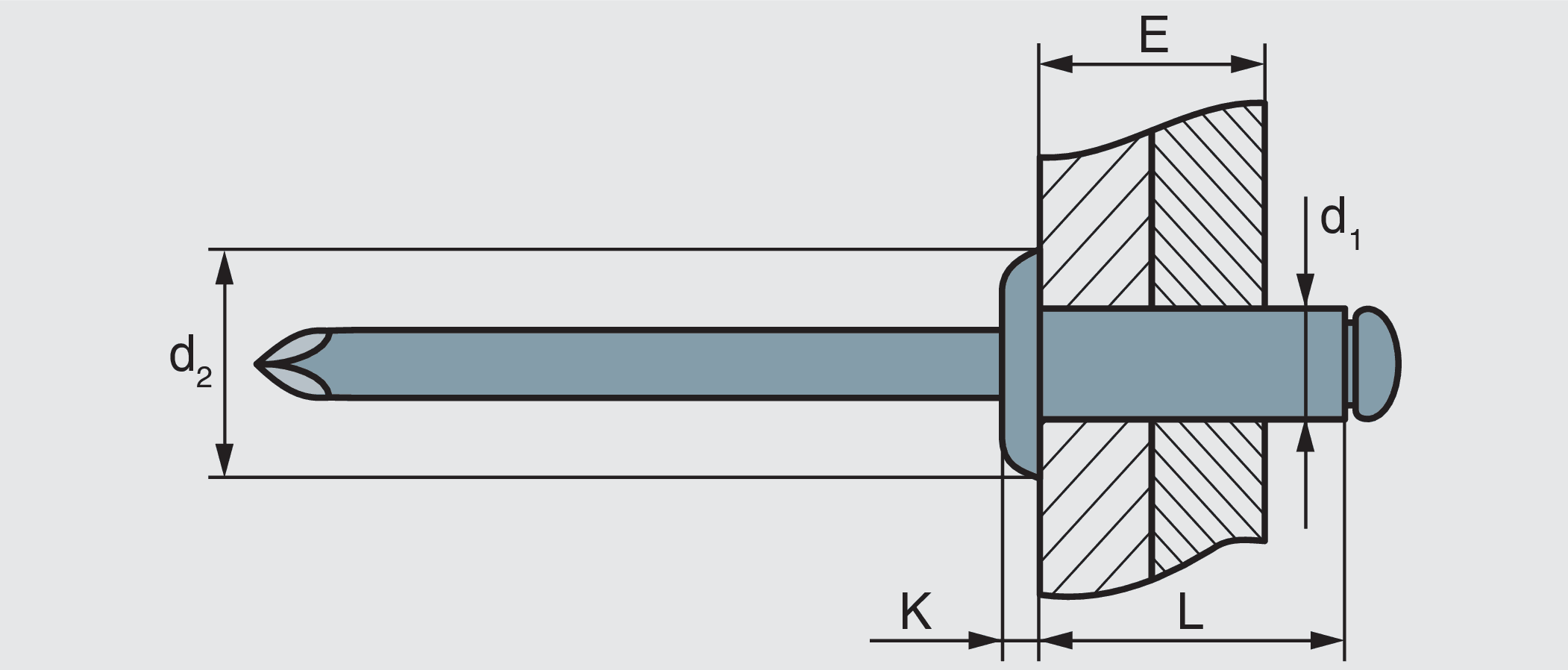

Артикул	Диаметр гильзы d₁, мм	Длина гильзы L, мм	Диаметр сверла, мм	Диаметр и толщина бортика d₂ × K, мм	Толщина пакета материалов E, мм	Кол-во в упаковке, шт
01260002406H	2,4	6,0	2,5	5,0x0,8	3,0–5,0	1000
01260002408H	2,4	8,0	2,5	5,0x0,8	5,0–6,5	1000
01260002410H	2,4	10,0	2,5	5,0x0,8	6,5–8,5	1000
01260002412H	2,4	12,0	2,5	5,0x0,8	8,5–10,5	1000
01260003005H	3,0	5,0	3,1	6,0x1,0	0,5–2,5	1000
01260003006H	3,0	6,0	3,1	6,0x1,0	2,0–3,0	1000
01260003008H	3,0	8,0	3,1	6,0x1,0	3,0–5,0	1000
01260003010H	3,0	10,0	3,1	6,0x1,0	5,0–6,5	1000
01260003012H	3,0	12,0	3,1	6,0x1,0	6,5–8,5	1000
01260003206H	3,2	6,0	3,3	6,4х1,0	0,5–3,0	1000
01260003208H	3,2	8,0	3,3	6,4х1,0	3,0–5,0	1000
01260003210H	3,2	10,0	3,3	6,4х1,0	5,0–6,5	1000
01260003212H	3,2	12,0	3,3	6,4х1,0	6,5–8,5	1000
01260003215H	3,2	15,0	3,3	6,4х1,0	8,5–12,0	1000
01260003218H	3,2	18,0	3,3	6,4х1,0	12,0–15,0	1000
01260004006H	4,0	6,0	4,1	8,0x1,3	1,0–2,5	1000
01260004008H	4,0	8,0	4,1	8,0x1,3	2,5–4,5	1000
01260004010H	4,0	10,0	4,1	8,0x1,3	4,5–6,5	1000
01260004012H	4,0	12,0	4,1	8,0x1,3	6,5–8,5	1000
01260004014H	4,0	14,0	4,1	8,0x1,3	8,5–10,0	500
01260004016H	4,0	16,0	4,1	8,0x1,3	10,0–12,0	500
01260004018H	4,0	18,0	4,1	8,0x1,3	12,0–14,0	500
01260004020H	4,0	20,0	4,1	8,0x1,3	14,0–16,0	500
01260004806H	4,8	6,0	4,9	9,0х1,6	1,5–2,0	500
01260004808H	4,8	8,0	4,9	9,0х1,6	2,0–4,0	500
01260004810H	4,8	10,0	4,9	9,0х1,6	4,0–6,0	500
01260004812H	4,8	12,0	4,9	9,0х1,6	6,0–8,0	250
01260004814H	4,8	14,0	4,9	9,0х1,6	8,0–9,5	250
01260004816H	4,8	16,0	4,9	9,0х1,6	9,5–11,0	250
01260004818H	4,8	18,0	4,9	9,0х1,6	11,0–13,0	250
01260004820H	4,8	20,0	4,9	9,0х1,6	13,0–16,0	250
01260004825H	4,8	25,0	4,9	9,0х1,6	16,0–20,0	250
01260004830H	4,8	30,0	4,9	9,0х1,6	20,0–25,0	250
01260004835H	4,8	35,0	4,9	9,0х1,6	25,0–30,0	150
01260005008H	5,0	8,0	5,1	9,0х1,6	2,0–4,0	500
01260005010H	5,0	10,0	5,1	9,0х1,6	4,0–6,0	500
01260005012H	5,0	12,0	5,1	9,0х1,6	6,0–8,0	500
01260005014H	5,0	14,0	5,1	9,0х1,6	8,0–9,5	250
01260005016H	5,0	16,0	5,1	9,0х1,6	9,5–11,0	250
01260006010H	6,0	10,0	6,1	11,5х1,9	3,0–4,0	250
01260006012H	6,0	12,0	6,1	11,5х1,9	4,0–6,0	250
01260006014H	6,0	14,0	6,1	11,5х1,9	6,0–8,0	250
01260006016H	6,0	16,0	6,1	11,5х1,9	8,0–10,0	200
01260006018H	6,0	18,0	6,1	11,5х1,9	10,0–12,0	200
01260006020H	6,0	20,0	6,1	11,5х1,9	12,0–14,0	200
01260006412H	6,4	12,0	6,5	12,5х2,2	4,0–6,0	250
01260006415H	6,4	15,0	6,5	12,5х2,2	6,0–9,0	250
01260006418H	6,4	18,0	6,5	12,5х2,2	9,0–12,0	250
01260006420H	6,4	20,0	6,5	12,5х2,2	12,0–14,0	150
01260006425H	6,4	25,0	6,5	12,5х2,2	14,0–18,0	150
