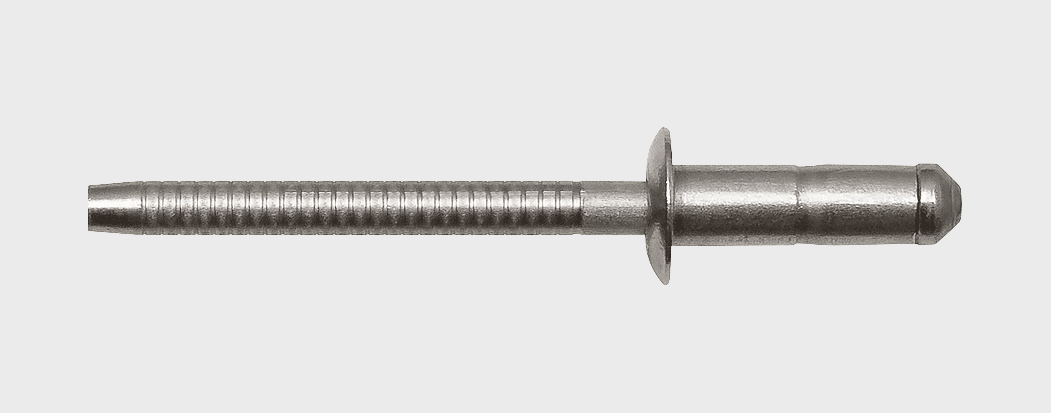

Нерж. сталь / Нерж. сталь Заклепка вытяжная, тип HARDGRIP, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Высокая степень сжатия соединяемых материалов
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Коррозионная устойчивость соединения
- – Увеличенная площадь расклепываемого бортика
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: нержавеющая сталь А2 (AISI 304)
- Стержень: нержавеющая сталь А2 (AISI 304)
Применение
Крепление заднего проема в коммерческом машиностроение, демпферов в вентиляции, номерного шильдика.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 2,00 | 1,70 |
| 4,0 | 5,20 | 4,00 |
| 4,8 | 5,50 | 5,00 |

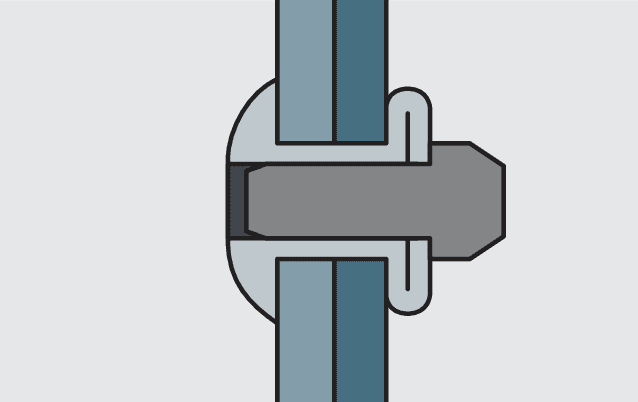

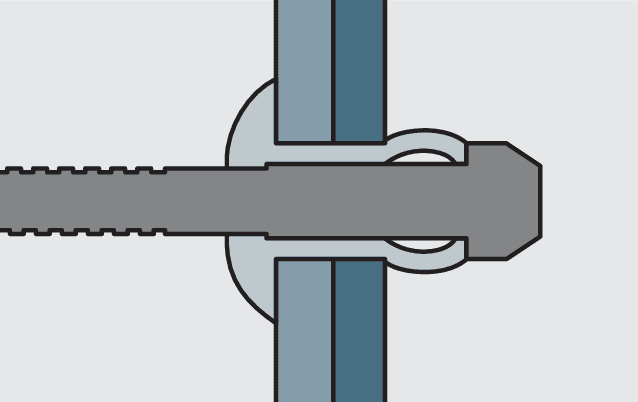

Установка

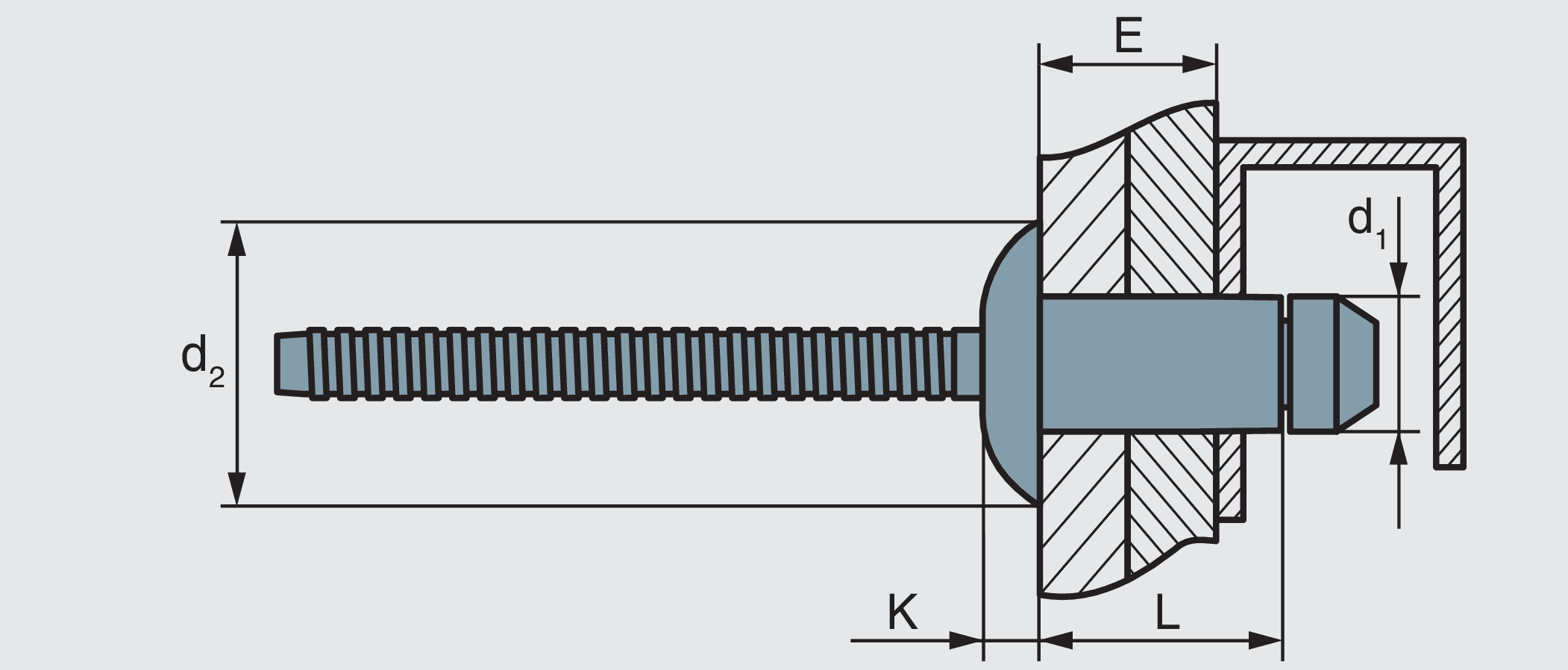

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01896003207H | 3,2 | 7,5 | 3,3–3,4 | 6,5 x 1,0 | 1,0–3,0 | 500 | |
| 01896003210H | 3,2 | 9,5 | 3,3–3,4 | 6,5 x 1,0 | 3,0–5,0 | 500 | |
| 01896003212H | 3,2 | 11,5 | 3,3–3,4 | 6,5 x 1,0 | 5,0–7,0 | 500 | |
| 01896004008H | 4,0 | 7,5 | 4,2–4,4 | 7,7 x 1,3 | 1,0–3,0 | 500 | |
| 01896004010H | 4,0 | 9,5 | 4,2–4,4 | 7,7 x 1,3 | 3,0–5,0 | 500 | |
| 01896004013H | 4,0 | 12,5 | 4,2–4,4 | 7,7 x 1,3 | 5,0–7,0 | 500 | |
| 01896004809H | 4,8 | 9,5 | 5,0–5,2 | 9,2 x 1,2 | 1,5–3,5 | 500 | |
| 01896004812H | 4,8 | 11,5 | 5,0–5,2 | 9,2 x 1,2 | 3,5–6,0 | 250 | |
| 01896004815H | 4,8 | 14,5 | 5,0–5,2 | 9,2 x 1,2 | 6,0–8,5 | 250 | |
| 01896004817H | 4,8 | 16,5 | 5,0–5,2 | 9,2 x 1,2 | 8,0–10,5 | 250 |
