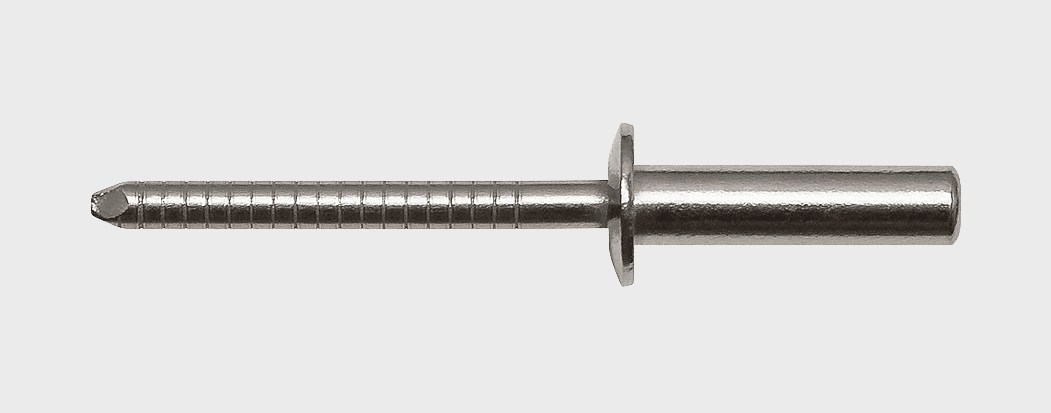

Нерж. сталь / Нерж. сталь Заклепка вытяжная, закрытая, станд. бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 16585, ГОСТ Р 16585
- – Высокая степень сжатия соединяемых материалов
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Коррозионная устойчивость соединения
- – Гидроизолирующее соединение
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: нержавеющая сталь А2 (AISI 304)
- Стержень: нержавеющая сталь А2 (AISI 304)
Применение
Крепление корпуса радиолокационных систем, герметичных стенок электрошкафов, системы балансирования крыльчатки.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 2,00 | 2,20 |
| 4,0 | 3,00 | 3,50 |
| 4,8 | 4,00 | 4,40 |

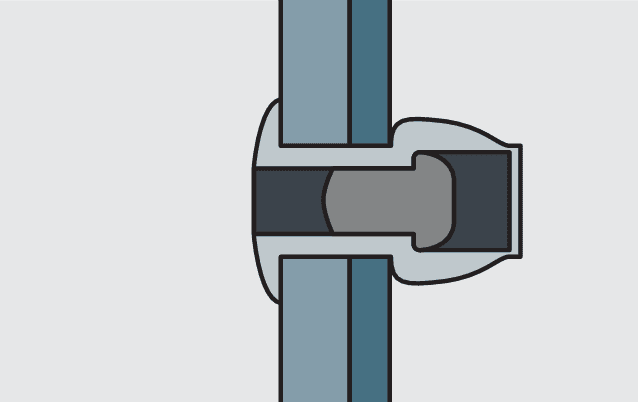

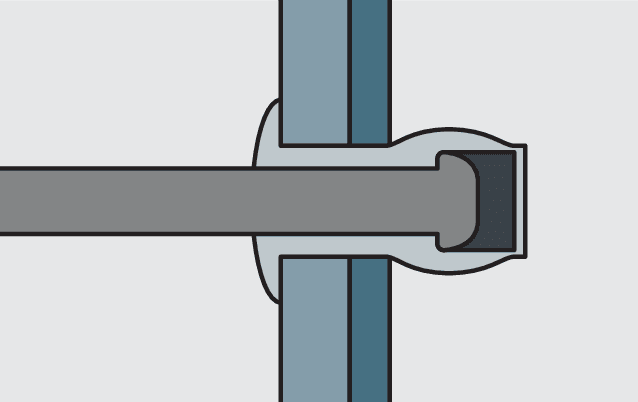

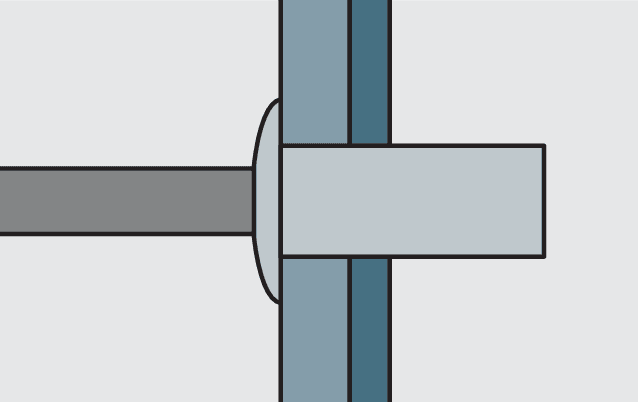

Установка

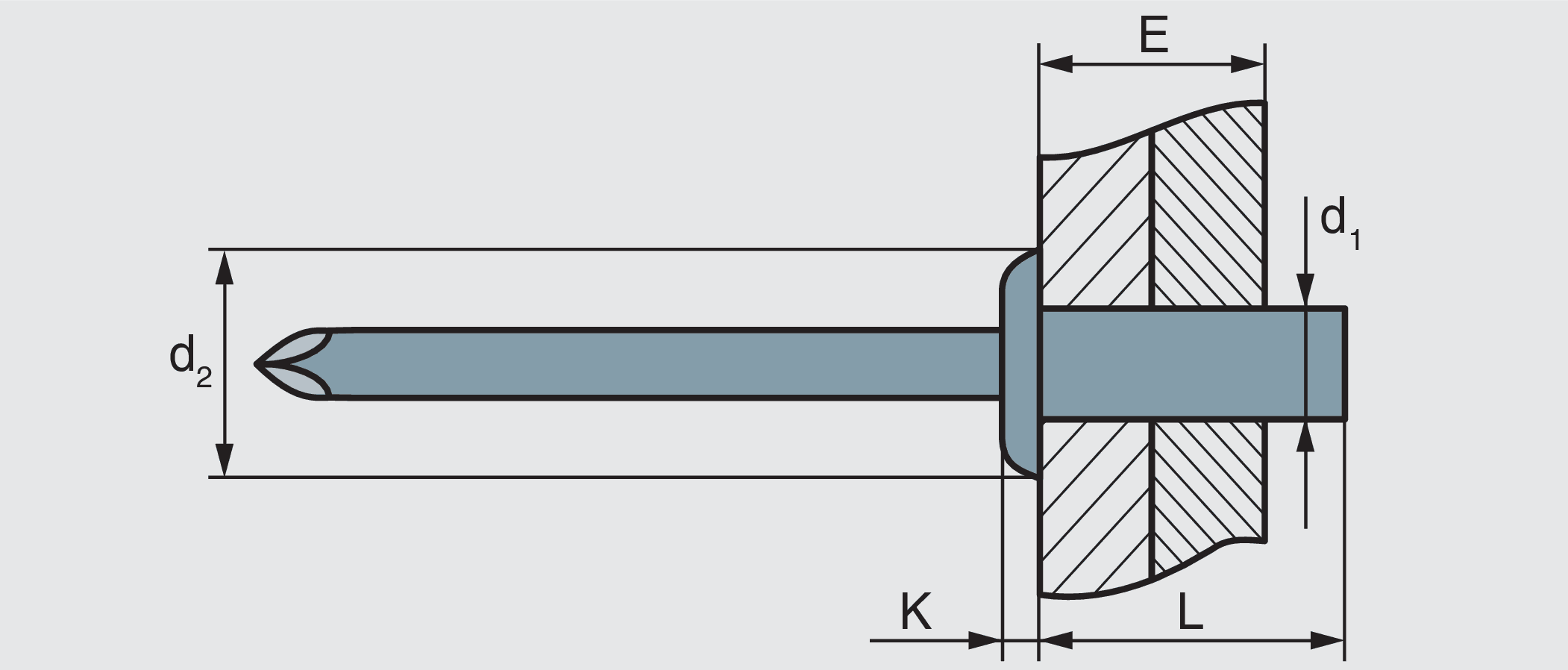

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01300003208H | 3,2 | 8,0 | 3,3 | 6,0x1,0 | 0,5–3,0 | 1000 | |
| 01300003209H | 3,2 | 9,5 | 3,3 | 6,0x1,0 | 1,0–4,5 | 1000 | |
| 01300003212H | 3,2 | 12,0 | 3,3 | 6,0x1,0 | 4,5–7,0 | 1000 | |
| 01300004008H | 4,0 | 8,0 | 4,1 | 8,0x1,4 | 0,5–3,0 | 1000 | |
| 01300004009H | 4,0 | 9,5 | 4,1 | 8,0x1,4 | 1,0–4,5 | 1000 | |
| 01300004012H | 4,0 | 12,0 | 4,1 | 8,0x1,4 | 4,5–6,5 | 1000 | |
| 01300004014H | 4,0 | 14,0 | 4,1 | 8,0x1,4 | 6,5–9,0 | 500 | |
| 01300004016H | 4,0 | 16,0 | 4,1 | 8,0x1,4 | 9,0–11,0 | 500 | |
| 01300004809H | 4,8 | 9,5 | 4,9 | 9,5x1,4 | 1,0–4,0 | 500 | |
| 01300004812H | 4,8 | 12,0 | 4,9 | 9,5x1,4 | 4,0–6,0 | 500 | |
| 01300004813H | 4,8 | 13,0 | 4,9 | 9,5x1,4 | 5,0–7,0 | 250 | |
| 01300004815H | 4,8 | 15,0 | 4,9 | 9,5x1,4 | 5,0–9,0 | 250 | |
| 01300004816H | 4,8 | 16,0 | 4,9 | 9,5x1,4 | 6,0–10,0 | 250 | |
| 01300004817H | 4,8 | 17,0 | 4,9 | 9,5x1,4 | 10,0–12,0 | 250 | |
| 01300004818H | 4,8 | 18,0 | 4,9 | 9,5x1,4 | 11,0–13,0 | 250 |
