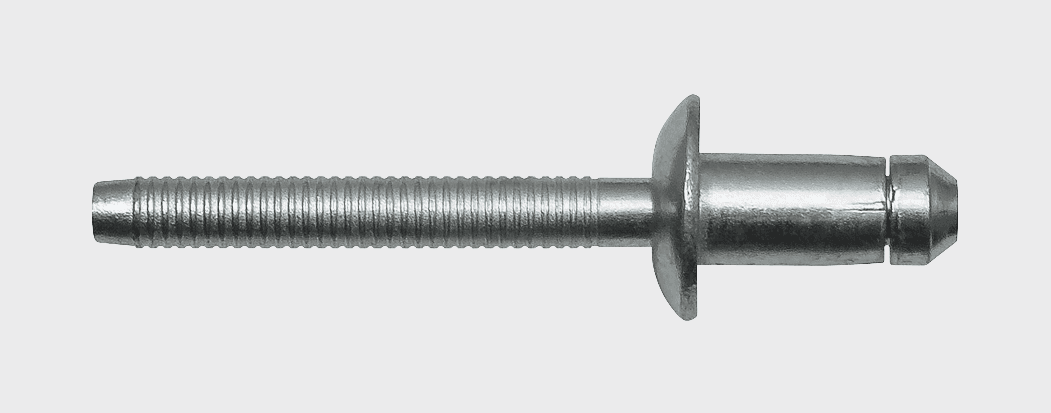

Сталь / Сталь Заклепка вытяжная, тип HARDGRIP, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Высокая степень сжатия соединяемых материалов
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Широкий диапазон толщины скрепляемых материалов
- – Увеличенная площадь расклепываемого бортика
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: сталь оцинкованная
- Стержень: сталь оцинкованная
Применение
Крепление направляющих в электрощитах, помпы в коммерческом транспорте, подушки вентиляции.
Нагрузки
| Диаметр гильзы d1, мм | Длина гильзы L, мм | Срез, кН | Разрыв, кН |
|---|---|---|---|
| 3,2 | 7,0 | 1,20 | 1,30 |
| 3,2 | 9,5 | 1,70 | 1,30 |
| 3,2 | 11,5 | 2,40 | 1,30 |
| 4,0 | 7,5 | 2,40 | 2,80 |
| 4,0 | 8,5 | 2,60 | 2,80 |
| 4,0 | 9,5 | 3,50 | 2,80 |
| 4,0 | 12,5 | 4,10 | 2,80 |
| 4,8 | 9,0 | 3,50 | 3,80 |
| 4,8 | 11,5 | 4,20 | 3,80 |
| 4,8 | 14,5 | 5,60 | 3,80 |
| 6,0 | 10,5 | 4,20 | 5,40 |
| 6,0 | 13,5 | 5,40 | 5,40 |
| 6,0 | 16,5 | 8,50 | 5,40 |
| 6,0 | 19,5 | 8,50 | 5,40 |
| 6,4 | 10,5 | 12,00 | 7,00 |
| 6,4 | 12,5 | 12,50 | 7,00 |
| 6,4 | 14,5 | 14,00 | 7,00 |
| 6,4 | 16,5 | 15,00 | 7,00 |
| 6,4 | 18,5 | 16,00 | 7,00 |

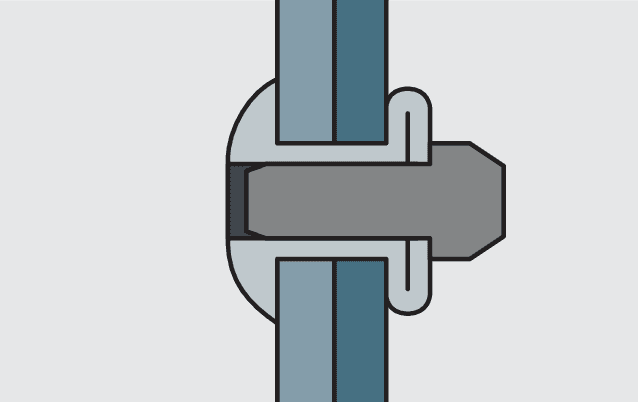

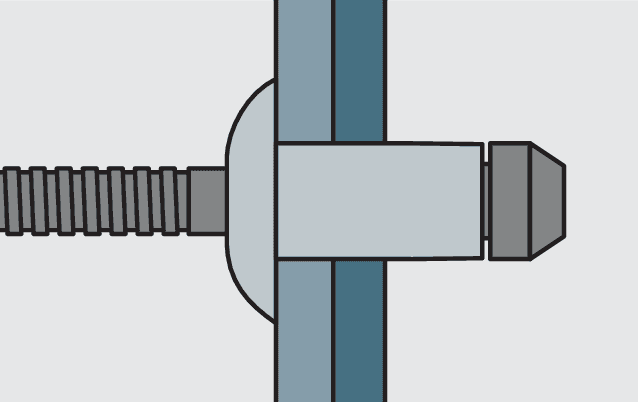

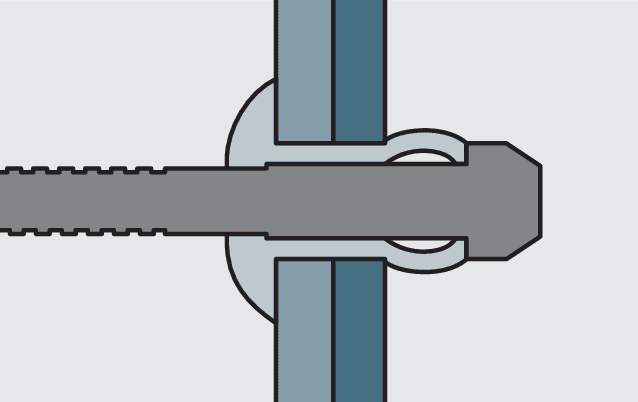

Установка

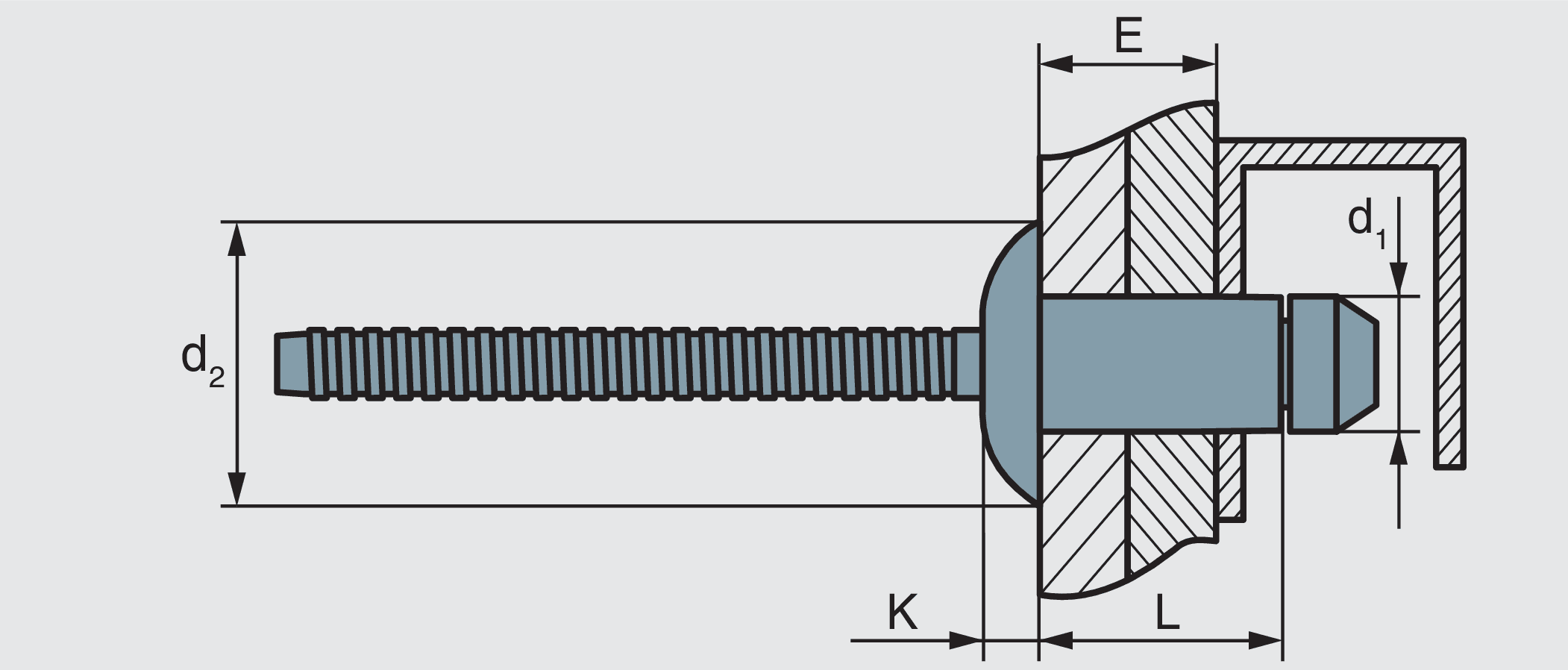

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01894003208H | 3,2 | 7,5 | 3,3–3,5 | 6,5x1,0 | 1,0–3,0 | 500 | |
| 01894003210H | 3,2 | 9,5 | 3,3–3,5 | 6,5x1,0 | 3,0–5,0 | 500 | |
| 01894003213H | 3,2 | 11,5 | 3,3–3,5 | 6,5x1,0 | 5,0–7,0 | 500 | |
| 01894004008H | 4,0 | 7,5 | 4,1–4,3 | 7,7x1,3 | 1,0–3,0 | 500 | |
| 01894004009H | 4,0 | 8,5 | 4,1–4,3 | 7,7x1,3 | 2,0–4,0 | 500 | |
| 01894004010H | 4,0 | 9,5 | 4,1–4,3 | 7,7x1,3 | 3,0–5,0 | 500 | |
| 01894004013H | 4,0 | 12,5 | 4,1–4,3 | 7,7x1,3 | 5,0–7,0 | 500 | |
| 01894004809H | 4,8 | 9,0 | 4,9–5,1 | 9,2x1,2 | 1,5–3,5 | 500 | |
| 01894004812H | 4,8 | 11,5 | 4,9–5,1 | 9,2x1,2 | 3,5–6,0 | 250 | |
| 01894004815H | 4,8 | 14,5 | 4,9–5,1 | 9,2x1,2 | 6,0–8,5 | 250 | |
| 01894006010H | 6,0 | 10,5 | 6,1–6,3 | 12,0x2,0 | 1,5–4,0 | 250 | |
| 01894006013H | 6,0 | 13,5 | 6,1–6,3 | 12,0x2,0 | 3,0–6,0 | 250 | |
| 01894006016H | 6,0 | 16,5 | 6,1–6,3 | 12,0x2,0 | 6,0–9,0 | 250 | |
| 01894006019H | 6,0 | 19,5 | 6,1–6,3 | 12,0x2,0 | 9,0–12,0 | 200 | |
| 01884006410H | 6,4 | 10,5 | 6,7–6,9 | 13,1x2,6 | 2,8–4,8 | 250 | |
| 01884006412H | 6,4 | 12,5 | 6,7–6,9 | 13,1x2,6 | 4,8–6,8 | 200 | |
| 01884006414H | 6,4 | 14,5 | 6,7–6,9 | 13,1x2,6 | 6,8–8,8 | 200 | |
| 01884006416H | 6,4 | 16,5 | 6,7–6,9 | 13,1x2,6 | 8,0–10,8 | 200 | |
| 01884006418H | 6,4 | 18,5 | 6,7–6,9 | 13,1x2,6 | 10,8–12,8 | 150 | |
| 01884006420H | 6,4 | 20,5 | 6,7–6,9 | 13,1x2,6 | 12,8–14,8 | 150 |
